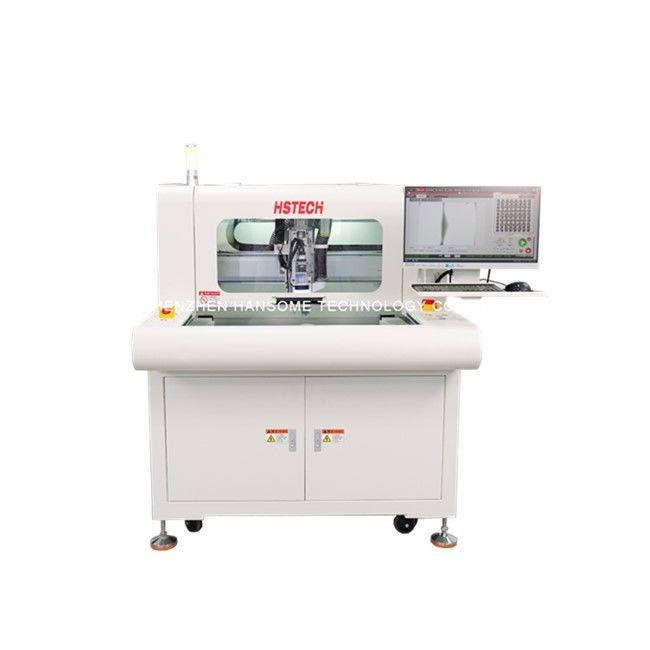

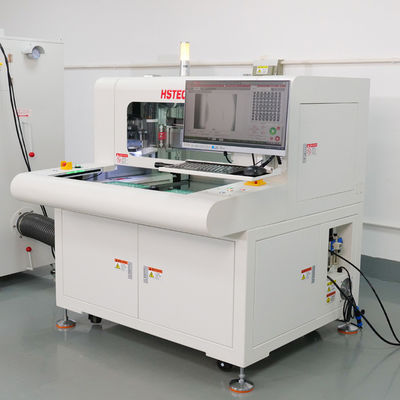

La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec

La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec
La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec

Ampliación de imagen :  La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec

Datos del producto:
Lugar de origen: China
Nombre de la marca: HSTECH
Certificación: CE
Número de modelo: ARM-711
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiable
Detalles de empaquetado: Caso de madera, protección de la espuma
Tiempo de entrega: 20~30 días del trabajo
Condiciones de pago: T/T, Western Union, MoneyGram, D/P
Capacidad de la fuente: 50 juegos por mes
Descripción detallada del producto
Nombre de producto: Máquina de enrutador PCBA en línea señal: SMEMA
Tamaño del PWB: 50x50~350x350m m Colector de polvo:
Dirección de transmisión: De izquierda a derecha Fuente de alimentación: AC380V, 50/60HZ
Alta luz:

PCB del CNC

,

cortadora del pcba

Máquina de enrutador de PCB en línea con huso Sycotec



Introducción



Esta máquina es un sistema de enrutador en línea totalmente automático, con cargador y descargador para la línea de prueba ATE, husillo de alta velocidad, fuerza de baja tensión para cortar el PCBA y garantizar la precisión y la claridad.



Características



1, Utilice Alemania Sycotec Spinde, Max 1000000 RPM y función de conmutación automática de herramientas.
2El cepillo ESD en la parte inferior del PCBA, tiene un efecto de absorción de polvo perfecto.
3, excelente sistema de CCD con cámara de imagen, lente Moritex y fuente de luz de nivel de medición, para apoyar la calibración, compensación y posicionamiento de la máquina,con una gran estabilidad y capacidad anti-disturbación.
4, Solución de enrutamiento perfecta sin Jig, soporte de tamaño de PCB de 20 * 20 ~ 350 * 350 mm, y dispositivo de recogida puede realizar una remoción e instalación rápidas, alta confiabilidad y bajo costo.
5, Repertorio de herramientas estándar con tres tipos de 3.175 herramientas, cada una con 10pcs en el interior. Con sistema de sujeción de precisión y sistema de elevación,X1,Y1 y Z1 para cambiar las herramientas
6, Solución de descarga1: el PCBA, después de cortado, se colocará en la correa ESD y luego se introducirá en la línea de ensayo o de ensamblaje.Solución de descarga 2: Con la unidad de descarga de lotes, la pinza acoplará la bandeja.

7El corte de fresado es accionado por un husillo de alta velocidad con las ventajas de una fuerza de corte reducida, alta precisión, bajo ruido, y adecuado para todas las formas de pcba, como redondo, línea recta, tipo L o U,Cuadrados y formas de arco.
8, Win7/Win10 versión en inglés del sistema



Especificación



Modelo El ARM-710 El ARM-711
Tamaño máximo del PCB Las demás:
Tamaño mínimo del PCB Las demás:
espesor de los PCB 0.4-6 mm
Altura de la transmisión Las demás partidas
Dirección del transporte De izquierda a derecha
Velocidad de transporte La velocidad máxima es de 1500 mm/s (máx.)
Modo de carga Esquinas de guía de transporte de tipo sección
Ajuste de la anchura del carril Automático
Interfaz de comunicación El SMEMA
Posicionamiento de los PCB Clampado de los rieles de guía superior e inferior
Sistema de recogida Sistema de sujeción giratorio de 360 grados, 2 grupos de boquillas de succión al vacío; 4 grupos de unidades de transporte de correa ESD/transmisión de paneles de lotes como máximo
Espinillo de corte/velocidad 100,000 rpm/min, marca alemana 60,000 rpm/min, marca alemana
Cambio automático de herramientas - ¿ Qué? - No, no lo sé.
Comprobar el cuchillo roto - ¿ Qué? - ¿ Qué?
Velocidad de separación 1 a 100 mm/s
Precisión de corte ± 0,05 mm
Conjunto de fresado φ0,8~φ3,0 posicionamiento lateral derecho, eje de acero de tungsteno
Precisión de posicionamiento repetida ± 0,02 mm
Velocidad de movimiento coordinada Se aplicará el método siguiente:
Tipo de placa exterior Unidad de transporte de correa ESD / de transmisión de paneles por lotes
Recolección de residuos Salida por vía férrea
Programación del procedimiento GERBER Importación de dibujos / programa de edición a través del sistema visual
Suministro de aire 5 a 8 kg/cm3
Fuente de alimentación El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Tamaño de la máquina Las dimensiones de las placas de ensamblaje son las siguientes:
Peso
Aproximadamente 1000 kg



Tamaño de la máquina



La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec 0



Detalles



1, Cambio automático de herramienta de corte 2, Detección de cuchillo roto 3, Modo de producción automático

4, Función de estadísticas del SPC y sistema ERP de coincidencia

5, Opcional para el colector de polvo de vacío a prueba de explosión y el monitor de volumen de aire



La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec 1

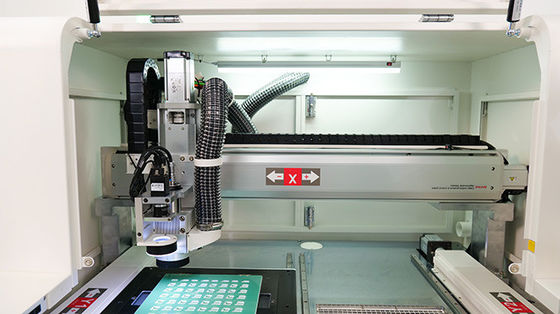

Perfecto sistema de enrutamiento PCBA sin Jig para fijar la placa, soporte 20x20 ~ 350x350mm tamaño de PCB y el dispositivo de recogida puede realizar

Rápido desmonta e instalación, alta fiabilidad y bajo coste.



La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec 2


Descarga en línea del cinturón ESD



Solución de descarga 1: el PCBA, después de separarse, se colocará en la correa ESD y luego se introducirá en la línea de ensayo/ensamblaje.



Solución de descarga 2: con la unidad de descarga de lotes ARM710-1, la abrazadera se colocará en la bandeja de ARM710.



La PC en línea de la señal de la máquina SMEMA del router del PWB actúa con el eje de Sycotec 3
