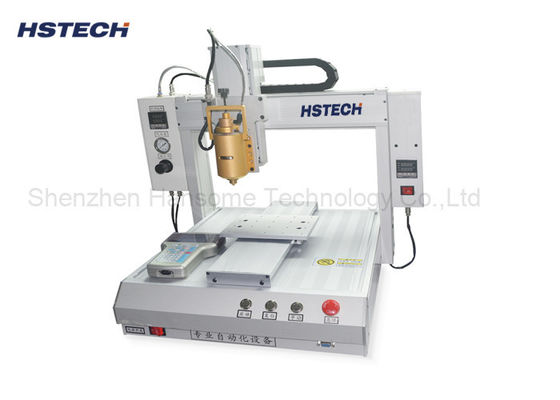

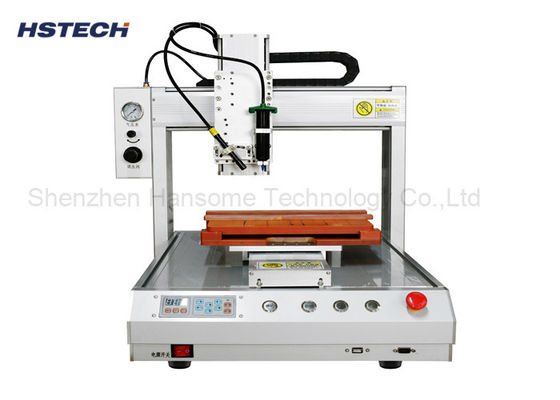

Máquina de distribución automática de pegamento de 3 ejes de plataforma única / distribuidor de adhesivos
Aplicación
Principalmente utilizado en: sensores, relés, adaptadores de alimentación, juguetes electrónicos, sondas, componentes electrónicos, electrodomésticos, computadoras,
productos artesanales, bobinas, botones, altavoces, paquetes de altavoces, baterías para teléfonos móviles, unión de PCB, COB, IC, PDA, sellado LCD,
Embalaje de piezas de hardware, relleno líquido cuantitativo, unión de chips, recubrimiento de piezas de maquinaria automotriz, sellos mecánicos, etc.
Especificación
Modelo |
Se aplicará a los productos de la categoría 1 del presente anexo. |
Fuente de alimentación |
110 V/220 V 50-60 Hz 350 W |
Proporción de mezcla de pegamento |
11-10:1/Personalizable |
Velocidad de distribución |
10 a 150 g/5s (basado en la proporción de pegamento 1:1) |
Precisión en la distribución |
Cantidad de pegamento ± 1%, proporción de pegamento ± 1% |
Rango de trabajo X/Y/Z |
500*300*300*100mm ((el eje Z puede girarse) |
Velocidad XYZ |
Max 300 mm/s ((Hecho a medida 800 mm/s) |
Sistema de accionamiento |
Motor paso a paso + cinturón de tiempo |
Repetibilidad |
± 0,02 mm |
Patrón |
Líneas, círculos, arcos, trayectorias continuas, interpolación lineal 3D |
Precisión de las macetas |
En el caso de los productos de la categoría A, el valor de los productos de la categoría B será el mismo que el valor de los productos de la categoría B. |
Programación |
Enseña el colgante |
Control de las emisiones |
PLC |
Función a prueba de fugas |

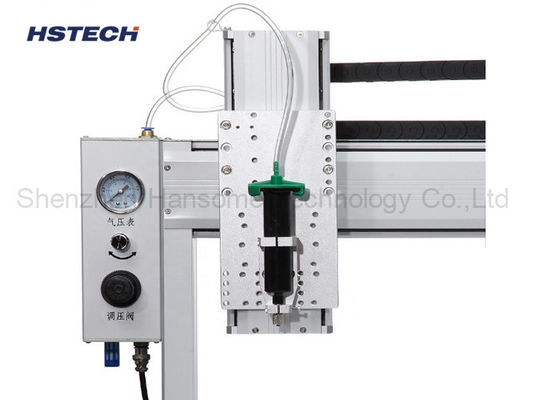

Válvula con dispositivo de vacío |
El archivo Momery |
La caja de mano tiene 256 MB de RAM, y la tarjeta fuera de línea tiene 32 MB de RAM. |
Apoyo a los documentos |
CAD, CorelDRAW |
Peso |
35 kg de peso |
Dimensión ((L*W*H) |
516*585*645 mm |
Características de la máquina
1. El funcionamiento de la pantalla LCD del ordenador PC, fácil de programar, fácil de aprender y entender;
2Tiene las funciones de dibujar puntos, líneas, caras, arcos, círculos y entrelazar continuamente curvas irregulares.
VES para realizar cualquier trayectoria de trayectoria no plana en 3D;
3. el tamaño del pegamento, la velocidad del pegamento, el tiempo de distribución y el tiempo de parada del pegamento
e pueden ser todos parametrizados;
4. Con el controlador especial de distribución, la salida de pegamento es estable, el pegamento está limpio y el pegamento no está
se hayan filtrado;
5. Poner puntos, trazar líneas y dibujar círculos rápidamente en la pared interior, exterior, superficie vertical, hueco y superficie esférica
la superficie del producto;
6De acuerdo con las necesidades de los clientes, puede equiparse con accesorios, pistolas de pegamento, controladores, calefacción
los dispositivos de control de temperatura, etc.
7Dispositivo opcional de 1-4 cabezas, múltiples pistolas de pegamento al mismo tiempo para duplicar la eficiencia del trabajo
cy;
8El software tiene funciones tales como visualización regional, operación de rotación de traducción, etc.
9Adopte aceleración y desaceleración trapezoidal, vista previa de velocidad, interpolación de micro líneas y otras tecnologías.
las tecnologías;
10Configurar un motor paso a paso japonés de alta velocidad y bajo ruido con posicionamiento preciso, respuesta rápida,
un rendimiento estable y una larga vida útil.
