Exactitud de la luz 0.01m m de la torre de la operación de Windows de la máquina de la impresora de la plantilla de GKG SMT

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	GKG
Certificación:	CE,TUV,ROHS
Número de modelo:	G5

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negotiation
Detalles de empaquetado:	Paquete de madera
Tiempo de entrega:	7-15days
Condiciones de pago:	T / T, Western Union, MoneyGram
Capacidad de la fuente:	100 juegos al mes

Contacto

Descripción detallada del producto

Nombre de producto:	Impresora automática de la plantilla	El otro nombre:	Máquina de impresión de pasta de soldadura
Tamaño del PWB:	50x50~400x340m m	Altura del transporte:	900±40m m
Ajuste de la anchura:	Automático	Interfaz de I/Ov:	SMEMA
Alta luz:	Máquina del calentamiento de la goma de la soldadura , Máquina de la derecha del control de la goma de la soldadura

Impresora de la plantilla de la goma de la soldadura de la luz GKG SMT de la torre de la operación de Windows

Especificación

Modelo	G5
Tamaño de la plantilla	370x370m m (tamaño mínimo)
	737x737m m (tamaño máximo)
	20-40m m (grueso)
Tamaño máximo del PWB	400x340m m
Tamaño mínimo del PWB	50x50m m
Grueso del PWB	0.4-6m m
Alabeo del PWB	diagonal máxima del PWB del 1%
Altura del transporte	900±40m m
Dirección del transporte	LR, R-L
Velocidad de transporte	1500mm/s máximo, puede ser ajuste
Método del transporte	Una etapa
Ajuste de la anchura	automático
Interfaz de la entrada-salida	SMEMA
Colocación del PWB (método de la ayuda)	Perno/tabla magnéticos de la ayuda block/up-down
PWB que afianza el sistema con abrazadera	Patentado sobre la fijación con abrazadera superior/la fijación con abrazadera del lado
Cabeza de impresión	La independiente dos motorizó las cabezas de impresora
Presión del enjugador	0.5~10Kg (control de programa)
Velocidad de la impresión	6-200mm/sec
Modo de impresión	Un /Twice
Tipo del enjugador	Cuchilla de goma del enjugador de /steel (ángulo 45°/55°/60°)
Sistema de limpieza	Absorción del vacío de Ireinforced, seco, mojada, modos del vacío tres
FOV DEL CCD	8x6m m
La máquina ajusta la gama	X: ± 3m m, Y: ± 7 milímetros, θ: ± 2°
Vision	Mire el Modelo-partido arriba/abajo de la óptica Structure/CCD/Geometry

Especificación entera de la máquina

Repita la exactitud de la posición	±0.01mm
Impresión de exactitud	±0.025mm
Duración de ciclo	Sec <8
Cambio del producto	viejo:<3 mins="">
Suministro de aire	4~6 kgf/cm
Fuente de alimentación	CA: EL 220±10%, 50/60HZ, 2.5KW
Método de control	PC
Sistema de la operación	Windows XP/Win7
Dimensiones de la máquina	1140 (L) x 1364 (W) x 1404 (H) milímetros
Peso de la máquina	Aproximadamente: alrededor de 1000Kg

Características

1, ajuste especial de GKG que levanta la plataforma. Estable y fácil ajustar, puede quicklyadjust el perno que levanta la altura del PWB con diverso grueso.

2, sistema de limpieza: Sistema de la limpieza de GKG equipado de tres métodos de limpieza: limpieza en seco, limpieza mojada, vacío. cuál puede ser combinado

para utilizar. Puede también ser limpiado por el manual si el cliente no necesita utilizar la limpieza automática para reducir el tiempo de limpieza y para mejorar eficacia de la producción. El sistema nuevamente de barrido asegura el contacto completo con la plantilla, succión creciente del vacío puede eliminar con eficacia la goma restante

en la malla, que puede alcanzar la pieza de limpieza automática eficaz de function.CCD y sistema que se inclina se separa de c, cuando CCD que trabaja, pieza del CCD

independientemente movimiento de reducir la carga de motor servo y de mejorar la velocidad y la exactitud de la máquina.

3, imagen y sistema óptico. Usando luz uniforme del anillo y luz coaxial del alto brillo, con la función del ajuste del brillo de la promesa, después todos los tipos de puntos de la marca se puede reconocer bien (puntos rugosos incluyendo de la marca), aplicable para estañar, revestir con cobre, el chapado en oro, la lata la rociadura, FPC y otros tipos PWB con de diversos colores. Con el modelo matemático de la patente de GKG, capaz de asegurar alta exactitud.

4, marco de acero de la malla de la alta adaptabilidad que afianza el sistema con abrazadera. Capaz de imprimir toda clase de marcos de pantalla del tamaño, y de cambiar rápidamente modular

cadena de producción.

5, usando interfaz de la operación Windows XP/win7, con la buena función antropomecánica del diálogo, y fácil para el operador rápidamente familiar con la operación especialmente al hacer el efecto de la navegación del fichero de programación. fácil cambiar chinos/el interfaz inglés, con el registro de la operación, el expediente de la falta/el autoexamen de la falta/el aviso del análisis de falta/la alarma ligera y otras funciones.

6, 2.as pruebas y análisis de la calidad de impresión de la goma, capaces de examinar el cambio, goma escasa, desaparecidos y puente y otros defectos para asegurar la calidad de impresión.

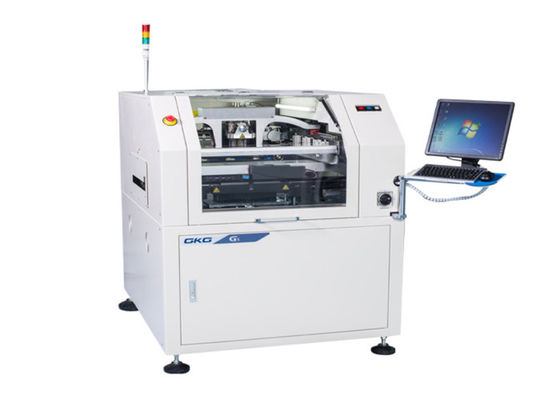

Exactitud de la luz 0.01m m de la torre de la operación de Windows de la máquina de la impresora de la plantilla de GKG SMT 0
