Precisión de la cámara digital del CCD de la echada de la impresora de la plantilla de la goma de la soldadura de SMT 0,3 alta

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	GKG
Certificación:	CE,TUV,ROHS
Número de modelo:	GLE

Pago y Envío Términos:

Cantidad de orden mínima:	1 set
Precio:	Negotiation
Detalles de empaquetado:	Paquete de madera
Tiempo de entrega:	7-15days
Condiciones de pago:	T / T, Western Union, MoneyGram
Capacidad de la fuente:	100 juegos al mes

Contacto

Descripción detallada del producto

Nombre de producto:	Impresora automática de la goma de la soldadura	El otro nombre:	impresora automática de la pantalla
Tamaño del PWB:	50x50~510x510m m	Altura del transporte:	900±40m m
Presión de aire:	³ de los 4-6kgf/cm	Interfaz de I/Ov:	SMEMA
Alta luz:	Máquina del calentamiento de la goma de la soldadura , Máquina de la derecha del control de la goma de la soldadura

Precisión 01005 0.3 Pitch CCD Cámara digital SMT Impresora de plantillas de pasta de soldadura

Introducción

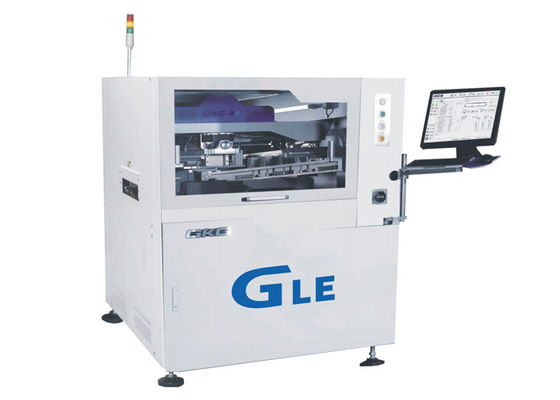

La máquina de impresión de pasta de soldadura automática GLE es una máquina de alta gama para aplicaciones SMT a gran escala. El ancho de Gt-S es de solo 2830 mm. Puede cumplir perfectamente con los requisitos del proceso de impresión de 01005,0.3 pitch y otros espacios finos, es de alta precisión y alta velocidad.

Especificación

Modelo	GLE
Tamaño máximo del PCB	Cuadro de la muestra
Tamaño mínimo del PCB	Las demás:
espesor de los PCB	0.4-6 mm
Peso máximo del tablero	5 kilos
Alturas de transporte	Las demás partidas
Abismo en el borde de la tabla	2.5 mm
Altura del tablero	23 mm
Dirección del transporte	¿Qué quieres decir?
Velocidad de transporte	máximo 1500 mm/s, control por programa
Método de transporte	Una etapa
Ajuste de la amplitud	automático
Interfaz de E/S	El SMEMA
Posicionamiento de los PCB (método de soporte)	Pín magnético/bloque de soporte/mesa hacia arriba y hacia abajo
Sistema de sujeción de PCB	Patenteado sobre el sujetador superior
	Acoplamiento lateral
	Función de adsorción
Impresión instantánea	0 a 20 mm
Modo de impresión	una vez/dos veces
Velocidad de impresión	10-200 mm/seg
Modo de impresión	Una / Dos veces
Tipo de excavadora	Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
Presión de impresión	0.5 a 10 kg
Tamaño del marco de la plantilla	470370mm~737737mm
Sistema de limpieza	Sistema de limpieza de tipo lluvia
	Absorción de vacío reforzada
	Seco, húmedo y vacío tres modos
VAL del CCD	10x8 mm
Tipos de marcas fiduciarias	Forma de la marca fiduciaria estándar
	- ¿ Por qué?
	Agujero
Sistema de cámaras	Estructura óptica de búsqueda hacia arriba/abajo
	Cámara digital CCD
	Compatibilidad de patrón geométrico

Rendimiento de la máquina

Modelo	GLE
Precisión de repetición de la posición	± 12,5um@6,CPK≥2.0
Precisión de impresión	±20um@6,CPK≥2.0
Tiempo del ciclo de impresión	< 7,5 segundos
Basado en el sistema de prueba de terceros ((CTQ) verificar la posición de impresión de pasta de soldadura real repita la precisión

Especificación de toda la máquina

Fuente de alimentación	AC:220±10%, 50/60HZ, 3,0 kW
Presión del aire	4 ~ 6 kgf/cm2
Consumo de aire	alrededor de 5L/min
Temperatura de funcionamiento	-20°C~+45°C
Humedad de funcionamiento	30% ~ 60%
Las dimensiones de la máquina(sin luz de la torre)	Las medidas de ensayo deben tener una duración mínima de un año.
Peso de la máquina	Aproximadamente: alrededor de 1100Kg

Características

1Estable y fácil de ajustar, puede ajustar rápidamente la altura de conexión de los pines de PCB de diferentes espesores.

2, Sistema de limpieza: Sistema de limpieza GKG equipado con tres métodos de limpieza: limpieza en seco, limpieza en húmedo, vacío.

También puede limpiarse manualmente si el cliente no necesita utilizar la limpieza automática para reducir el tiempo de limpieza y mejorar la eficiencia de la producción.El nuevo sistema de limpieza asegura el contacto total con la plantilla, el aumento de la succión al vacío puede eliminar eficazmente la pasta restante

en la malla, que puede lograr una función de limpieza automática eficaz.La parte CCD y el sistema de inclinación c se separan, cuando el CCD funciona, la parte CCD

Se mueve de forma independiente para reducir la carga del servomotor y mejorar la velocidad y la precisión de la máquina.

3, imagen y sistema óptico. Utilizando una luz de anillo uniforme y una luz coaxial de alto brillo, con función de ajuste de brillo prometedor,entonces todos los tipos de puntos de marca pueden ser bien reconocidos (Incluyendo los puntos de marca resistentes), aplicable para el revestimiento de estaño, el cobre, el revestimiento de oro, el rociado de estaño, el FPC y otros tipos de PCB con diferentes colores.

4, sistema de sujeción del marco de malla de acero de alta adaptabilidad.

línea de producción.

5, utilizando la interfaz de operación de Windows XP/win7, con una buena función de diálogo hombre-máquina,y fácil para el operador rápidamente familiarizado con la operación especialmente cuando se hace efecto de navegación de archivo de programación. fácil de cambiar de interfaz chino / inglés, con registro de operaciones, registro de fallas / auto-diagnóstico de fallas / análisis rápido de fallas / alarma de luz y otras funciones.

6, Nuevo patrón de guía de barreras de ferrocarril desmontable, programable de sujeción lateral flexible, específico para FPC, PCB deformación, realizar un dispositivo de placa de sujeción único.A través de la programación de software puede estirar automáticamente y tirar de nuevo PCB picness no afectados.
