| Lugar de origen: | China |
| Nombre de la marca: | GKG |
| Certificación: | CE,TUV,ROHS |
| Número de modelo: | GT++ |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 7-15days |
| Condiciones de pago: | T / T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos al mes |
| Nombre de producto: | Máquina automática de impresión con plantillas | El otro nombre: | Impresora automática de la goma de la soldadura |
|---|---|---|---|
| Tamaño del PWB: | 50x50~510x510m m | Altura del transporte: | 900±40m m |
| Presión de aire: | ³ de los 4-6kgf/cm | Grueso del PWB: | 0.4-6m m |
| Peso máximo del tablero: | 5Kg | Peso de la máquina: | 1000kg |
| Alta luz: | Máquina del calentamiento de la goma de la soldadura,Máquina de la derecha del control de la goma de la soldadura |
||

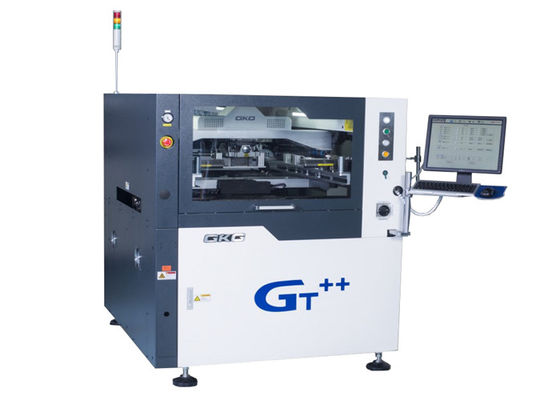

Impresora de la plantilla de la goma de la soldadura de GKG SMT con la función de limpieza del goteo
Introducción
La impresora automática de la goma de la soldadura de G9+ es una máquina de gama alta para el uso de gama alta de SMT, la anchura de GT++ BTB es solamente 2830m m, puede satisfacer perfectamente el requisito de proceso de impresión de la echada 03015,2025, de la alta precisión y de la velocidad.
Especificación
| Modelo | GT++ |
| Tamaño máximo del PWB | 510x510m m |
| Tamaño mínimo del PWB | 50x50m m |
| Grueso del PWB | 0.4-6m m |
| Peso máximo del tablero | 5kg |
| Altura del transporte | 900±40m m |
| Hueco del borde del tablero | 2.5m m |
| Altura del tablero | 23m m |
| Dirección del transporte | LR, R-L |
| Velocidad de transporte | 1500mm/s máximo, control de programa |
| Método del transporte | Una etapa |
| Colocación del PWB (método de la ayuda) | Bloque magnético del perno/de la ayuda/tabla auto del up-down |
| PWB que afianza el sistema con abrazadera |
Patentado sobre la fijación con abrazadera superior
|
| Fijación con abrazadera del lado | |
| Función de la adsorción | |
| Broche-apagado de la impresión |
0-20m m
|
|
Modo de impresión
|
uno/dos veces
|
|
Velocidad de la impresión
|
10-200mm/sec
|
|
Modo de impresión
|
Un /Twice
|
|
Tipo del enjugador
|
Cuchilla de goma del enjugador de /steel (ángulo 45°/55°/60°)
|
| Presión de la impresión | 0.5-10kg |
| Tamaño del fram de la plantilla | 470*370mm~737*737m m (20-40thickness) |
|
Sistema de limpieza
|
Se inclina del tipo sistema de la lluvia de la limpieza
|
| Modos secos, mojados del vacío tres | |
| Limpieza hacia adelante y hacia atrás | |
|
FOV DEL CCD
|
10x8m m
|
| Tipos de la marca fiducial | Forma estándar de la marca fiducial |
| Cojín | |
| Agujero | |
| Sistema de la cámara | Mire la estructura arriba/abaja de la óptica |
| Cámara digital del CCD | |
| Partido del modelo de la geometría |
Funcionamiento de la máquina
| Modelo | GT++ |
| Repita la exactitud de la posición | ± 12.5um@6, CPK≥2.0 |
| Exactitud de la impresión | ± 18um@6, CPK≥2.0 |
| Duración de ciclo de impresión | sec <7.5 |
| De acuerdo con el sistema de prueba de los terceros (CTQ) para verificar la precisión real de la repetición de la posición de impresión de la goma de la soldadura | |
Especificación entera de la máquina
|
Fuente de alimentación
|
CA: EL 220±10%, 50/60HZ, 3.0KW
|
|
Presión de aire
|
² de 4~6 kgf/cm
|
|
Consumo del aire
|
alrededor de 5L/min
|
|
Temperatura de funcionamiento
|
-20℃~+45℃ |
|
Humedad de funcionamiento
|
el 30%~60%
|
|
Dimensiones de la máquina (sin luz de la torre) |
1240 (L) x 1410 (W) x 1500 (H) milímetros
|
|
Peso de la máquina
|
Aproximadamente: hacia 1100 kilogramo |
Características
1, sistema digital del CCD, nuevo sistema óptico total de la trayectoria, luz circular uniforme y alto brillo de la fuente de luz coaxial. Con ambos el sistema de la fuente de luz, brillo puede ajustar a un bucle infinito, permitiendo diverso punto del centro comercial puede ser fácilmente reconocer (punto desigual incluyendo de la marca) por ejemplo estañar, el cobrizado, la galjanoplastia de plata, el aire caliente que suelda, FPC y diversos tipos de diverso color del PWB.
