| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE,TUV,ROHS |
| Número de modelo: | HS-P224 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Caso de madera |
| Tiempo de entrega: | 7-15days |
| Condiciones de pago: | T / T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos al mes |
| Nombre de producto: | impresora Semi-auto de la pantalla | Dimensión máxima del PWB: | 350x280m m |
|---|---|---|---|
| Tamaño de la tabla de funcionamiento: | 500x320m m | Tamaño de marco máximo: | 470x370~750x550m m |
| Tamaño de la máquina: | Las dimensiones de las piezas de la cubierta son las siguientes: | Peso: | alrededor de 300kg |
| Alta luz: | Máquina de la derecha del control de la goma de la soldadura,Máquina del envejecimiento de la goma de la soldadura |
||

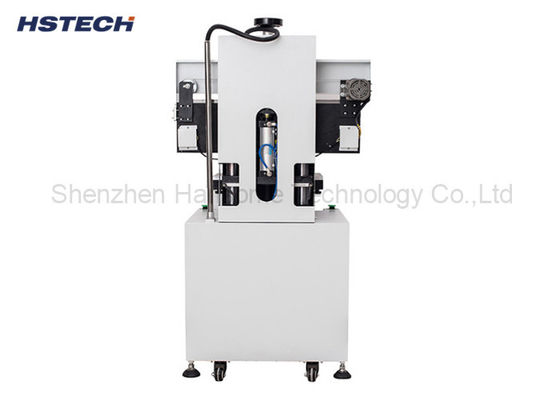

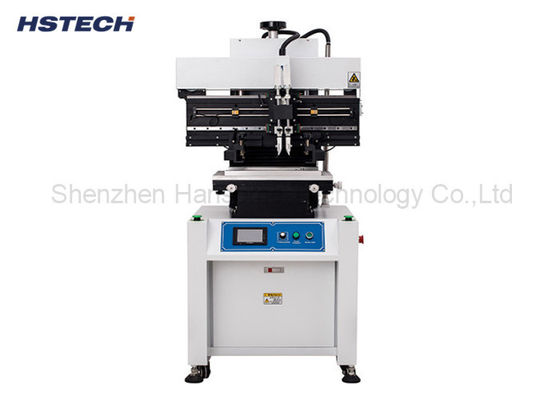

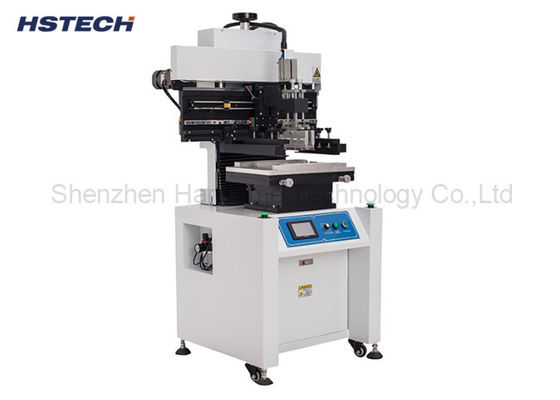

Sistema de control de control por PLC AC220V Impresora de pasta de soldadura semiautomática de acero inoxidable
Introducción
Esta máquina de impresión de pasta de soldadura semiautomática se utiliza al comienzo de la línea de producción SMT, para imprimir pasta de soldadura con raspador.
Poner el PCB que necesita ser impreso se fija en la tabla de posicionamiento de impresión,y luego imprimir la pasta de soldadura o el pegamento rojo correspondiente a través de la malla de acero por los raspadores izquierdo y derecho de la máquina de impresión, después de imprimirse, el PCB se transportará a la máquina de recogida y colocación a través del transportador.
Especificación
| Modelo | Se trata de un sistema de control de las emisiones de gases. |
| Nombre del producto | Impresoras de plantillas semiautomáticas |
| Tamaño máximo del PCB | Cuadro de la muestra |
| Tamaño de la mesa de impresión | 500x320 mm |
| Tamaño del marco de la plantilla | 470 x 370 ~ 750 x 550 mm |
| Precisión de impresión | ± 0,02 mm |
| espesor de los PCB | 0.2 ~ 2.0 mm |
| Velocidad del excavador | 0 a 100 mm/s |
| Precisión de repetición | ± 0,02 mm |
| Fuente de alimentación | Se trata de una fase única, AC220V/110V, 50/60Hz. |
| Potencia de la máquina | 100 W |
| Presión del aire | 5 a 7 kg/cm3 |
| Tamaño de la máquina | Las mediciones de las emisiones de gases de efecto invernadero |
| Peso de la máquina | Aproximadamente 300 kg |
Características
1La máquina adopta el sistema de control PLC.
2. La máquina incorporada en unUn contador de cuatro dígitos.
3La estructura vertical, el marco de la pantalla se eleva hacia arriba y hacia abajo verticalmente por la electricidad, conduciendo el movimiento transversal de la cabeza de impresión hacia la izquierda y hacia la derecha por la guía lineal.
4El marco de la pantalla se puede ajustar hacia arriba y hacia abajo para satisfacer la altura de la pantalla.
5. Posicionamiento de plantillas de cuatro puntos, la precisión de impresión reacy ± 0.02mm, marco de plantillas flexible, puede usar plantillas de diferentes tamaños.
6, La excavadora puede ser ajustable, conveniente para raspadora de acero inoxidable libre de plomo, 200-350opciones.
7, Flexible PIN dedal para posicionar el PCB, puede imprimir el PCB de doble lado.
8, la pantalla táctil LED puede ajustar la velocidad del raspador, también utiliza una guía lineal de alta calidad de la marca HIWIN.
9, El ajuste de raspador izquierda y derecha utilizar el control de convertidor de frecuencia, puede establecer la velocidad de impresión en la pantalla, asegúrese de que la velocidad de impresión es consistente,entonces el grosor de impresión más uniformemente.
