| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-203 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 5-7 días |
| Condiciones de pago: | T / T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 piezas por semana |
| Nombre de producto: | Separador de PCB con hoja móvil | El otro nombre: | Tipo fácil PWB que separa la máquina |
|---|---|---|---|
| Fuerza: | 60W | Voltaje: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de |
| Uso: | Todos los tipos de PCB de corte en V | Garantía: | 1 año |
| Alta luz: | cortadora del tablero del PWB,máquina depaneling del PWB |
||

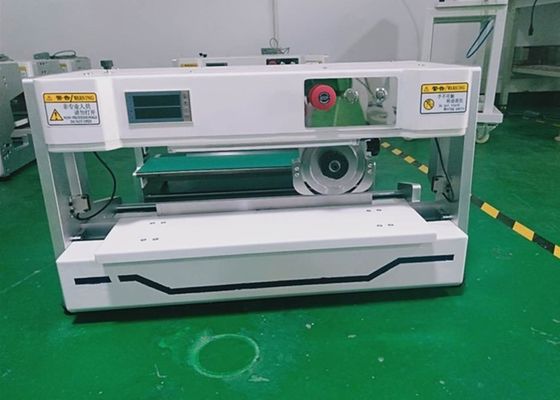

tensión baja de la fuerza de los 500-800μm que mueve la máquina circular del PWB Depaneling de la cuchilla
Introducción
Esta máquina es una cuchilla que mueve la máquina depaneling del PWB, el cargamento manual el PCBs y la separación automática. Es un separador fácil del PWB, un pequeño volumen, una operación fácil, y una velocidad rápida.
Características
1, después de que se suelde el PWB entero, si no se separó dañará bien la placa de circuito y los componentes. Los controles de máquina la tensión de la fuerza en el rango del μm 500-800, que previenen las grietas de la soldadura y las roturas de la parte, y mejore la producción.
2, esta máquina adopta la cuchilla circular superior y el trabajo combinado un balde recto más bajo. Después del V-corte del parte movible manual del PWB en el recto la cuchilla, prensa el interruptor de pie ligeramente, el cuchillo redondo superior se mueve horizontalmente al punto fijo setted acabado la separación.
3, el control del PLC del uso de la máquina, con funciones técnicas, colocación exacta, estabilidad fuerte, allí son la distancia del corte de dos opciones, 400m m y 600m m.
4, las cuchillas superiores y más bajas se hacen del acero de alta velocidad de la marca de HKD11 Japón, que puede ser afilar muchas veces y en varias ocasiones uso.
5, recorrido, 0-400M M/600M M (otros pueden ser modificados para requisitos particulares), la altura de la cuchilla circular superior pueden ser gama ajustada en 0-5m m, conveniente para el diverso PWB de los gruesos, solucionando el problema de diversas profundidades de los surcos del V-corte de los tableros del PWB.
6, anchura máxima de la tabla de cortar: ilimitado (tamaño del tablero del PWB de la pieza única: 1mm-200m m es el mejor, la anchura entera del PWB es 250m m)
7, la plataforma de funcionamiento se pueden ajustar para arriba y bajo, y se pueden modificar para requisitos particulares según la altura de los componentes del tablero del PWB. La máquina estándar es conveniente para los tableros del PWB con altura de los componentes menos de 32M M (los tableros del PWB con otras alturas componentes pueden ser modificado para requisitos particulares)
8, la máquina equipada del dispositivo de seguridad ligero de la cortina y la protección de la seguridad del doble de la protección del cuchillo, también zumbador incorporado, alarma para la operación ilegal, y se puede equipar de la cubierta protectora de acrílico opcional para evitar lesiones del empleado bajo requisito de cliente.
Especificación
| Modelo | HS-203 | HS-206 |
| Principio | Parte movible linear de la cuchilla en la V-ranura del tablero, corte móvil de la cuchilla circular | |
| Cuchilla | Balde linear inferior, cuchilla circular superior | |
| Voltaje | AC110V/220V 50/60Hz | |
| Tamaño de la cuchilla (cuchilla circular) | ϕ125mm*30mm*3mm | |
| Tamaño de la cuchilla (cuchilla linear) | 420mm×65mm×6m m | |
| Longitud que corta máxima | 5~400m m | 5~600m m |
| Grueso del PWB | 0.8~3m m | |
| Velocidad de la separación | 300~500mm/second (ajustable) | |
| Anchura de la separación | Mejor 1~200m m | |
| Altura de los componentes | ≤32mm (o modificado para requisitos particulares) | |
| Poder | 60W | |
| Dimensión de la máquina | 710x450x420m m | 900x450x420m m |
| Peso | 55kg | 75kg |

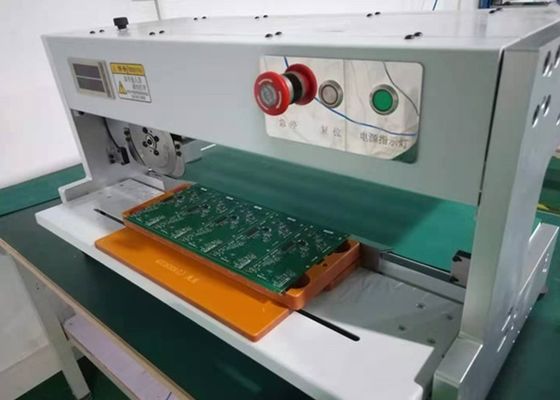

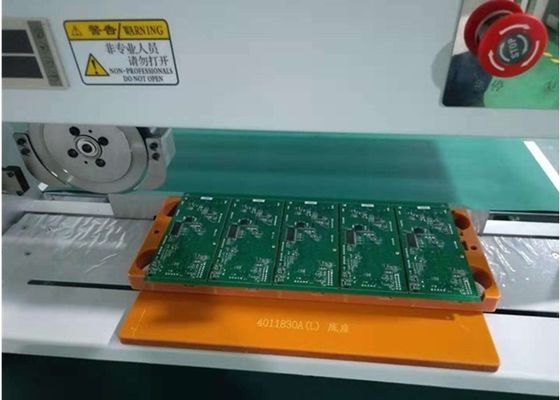

Muestras del tablero (convenientes para toda clase de tablero del PWB del V-surco: FR4, tablero de aluminio, tablero de cristal de fibra,
Tablero del LED, tablero de la tira del LED)
