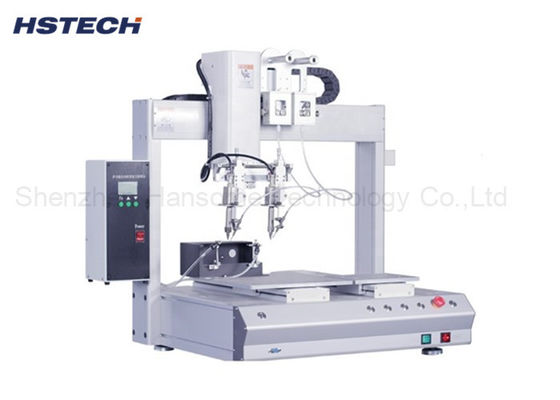

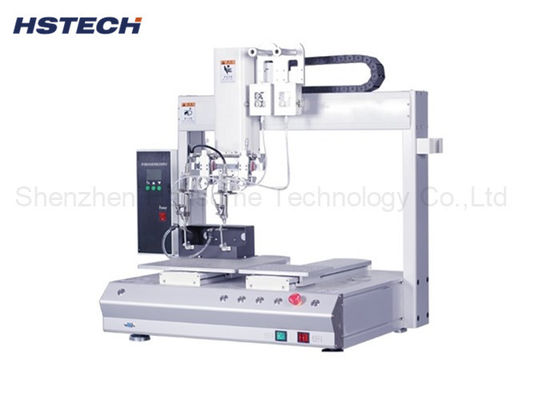

Guía linear dual automática de Hiwin de la correa dentada de la estación del robot de 5 que suelda AXIS |
Datos del producto:
|
Nombre de producto: | Robot que suelda tablero | El otro nombre: | Máquina que suelda robótica |
---|---|---|---|
Estación de trabajo: | Estación de trabajo dual | Cabeza que suelda: | Escoja la extremidad |
Rotación: | 360degree | Sistema: | Programación manual, el swtiching rápido |
Alta luz: | auto soldering machine,automated soldering equipment |
Tipo de Benchtop que procesa la máquina que suelda de la fricción automática del punto de la lata del hierro de los datos
Introducción
Máquina que soldaba del benchtop automático, utilizó para en vez de soldar manual tradicional. Por haga los accesorios modificados para requisitos particulares para fijar los productos, el regulador de temperatura que calienta la extremidad de la soldadura, alimentación automática del alambre de la soldadura, la máquina automático soldando los productos según los programas setted.
Características
1, estructura estable, el soldar de la alta precisión.
2, Benchtop/tipo, fáciles de escritorio a la mudanza y al mantenimiento.
3, utilizan cada caja para fijar los programas, los programas pueden almacenamiento y lo importan directamente.
4, la extremidad que suelda/hierro disponible para la rotación 360degree.
5, recorrido 500*300*300*100m m.
6, alimentación automática del alambre de la soldadura.
7, disponible para el punto, la fricción, el círculo, la curva y otros paneles inregular del PWB que sueldan.
8, extremidad que suelda doble, doblan la estación de trabajo, eficacia alta en el trabajo circular, guardan la máquina el trabajar todo el tiempo.
9, soldadura del control&consistency de la lata vol. de la precisión, pueden ahorrar por lo menos el volumen de la lata del 30% comparado con soldar manual.
10, calefacción de alta calidad y regulador de temperatura, exactitud de los temporeros en ±2℃.
11, sistema del filtro de la purificación del humo, prolongan la vida útil del hierro de la soldadura, mejoran la calidad que suelda.
12, la máquina con la función automática de la limpieza, que puede hacer la soldadura que procesa más estable, y prolongar la vida útil del hierro del solderin.
Especificación
Modelo | HS-S5331R |
Voltaje | AC110V/220V, 50/60Hz |
Gama de trabajo de X/Y1/Y2/Z | 500*300*300*100m m |
Eje de R | 360 grados |
Materiales | Aluminio de gama alta |
Diámetro de alambre de la soldadura | 0.6~1.0m m |
Velocidad móvil de X/Y1/Y2/Z | 300mm/s máximo |
Sistema conducido | Motor de pasos, correa dentada |
Guía linear | Guía del precison de la marca de Taiwán alta |
Exactitud de repetición | ±0.02mm |
Programación | El programmin manual con enseña al colgante |
Sistema de control | Tablero de control |
Almacenamiento del programa |
Puede almacenar mil sistemas de procesar datos y un solo
el proceso del fichero puede ocupar hasta espacio de almacenamiento de 3M
(cinco mil puntos de proceso)
|
Espacio de almacenamiento de fichero |
Caja los 256M, tarjeta off-line los 32M, solo fichero de proceso del PDA hasta
espacio de almacenamiento de 3M (100.000 puntos de proceso)
|
Ayuda del documento | Formato de CAD/dwg |
Limpieza de la lata del hierro | Purificación del aire/neumático |
Interfaz externo | USB+RS232 |
Método que suelda | El soldar del punto/fricción |
Peso | 85kg |
Dimensión de la máquina |
680*585*800m m |
Uso
La máquina que suelda automática se utiliza sobre todo en la industria fabril de la electrónica. Se utiliza principalmente para los procesos y el proceso de proceso de la soldadura que son difíciles alcanzar en soldar de flujo y agitar soldar. Es especialmente conveniente para las placas de circuito mezcladas, componentes sensibles al calor, y los dispositivos sensibles en SMT centralizan proceso. Soldadura, ampliamente utilizada en línea de soldadura del tablero del PWB, la soldadura del enchufe del cargador, soldar del conector, lata del extremo de DC, conexión de la tira de la luz del LED y otros campos. Los robots que sueldan automáticos substituyen soldar manual para mejorar eficacia del trabajo y para mejorar calidad de la soldadura. Conveniente para la electrónica de automóvil, productos digitales, electrónicos, LCD, placa de circuito e industria de soldadura de la calidad otras industrias de la producción, conectores, transformadores de RJ/de la red, cable, soldadura de FPCB, soldadura de COF, placas madres del ordenador, CABLE, altavoces y motores.
