| Lugar de origen: | CHINA |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-S331R |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | 2900~4000USD/set |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 5~7 días del trabajo |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 PCS POR MES |
| Nombre de producto: | Máquina de soldadura de mesa | El otro nombre: | Robot que suelda automático |
|---|---|---|---|
| Plataforma de funcionamiento: | Plataforma única | Punto de soldadura: | Sola extremidad |
| Rotación: | 360 grados | Voltaje: | AC220V/110V |
| Uso: | PWB Soldeing, soldadura, el soldar de la placa de circuito | Garantía: | 1 año |
| Alta luz: | Robot auto de la soldadura de la rotación 360°,Robot auto de la soldadura RS232,1 |
||

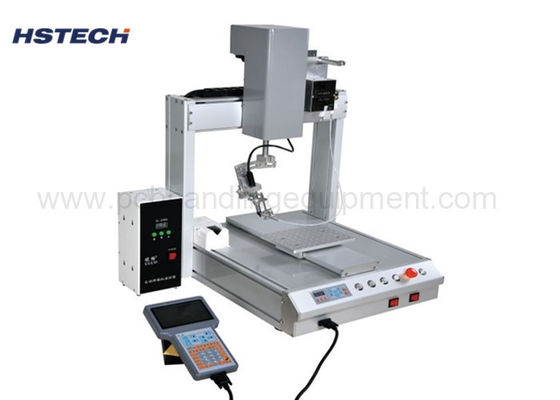

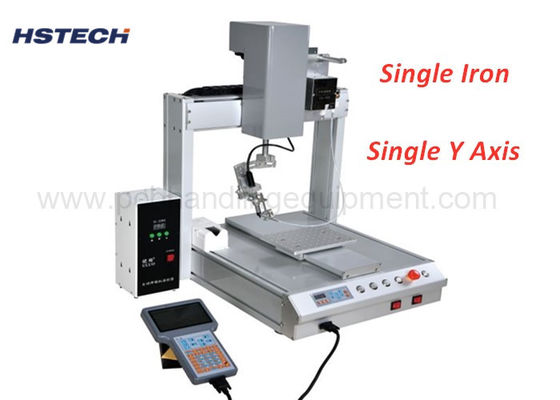

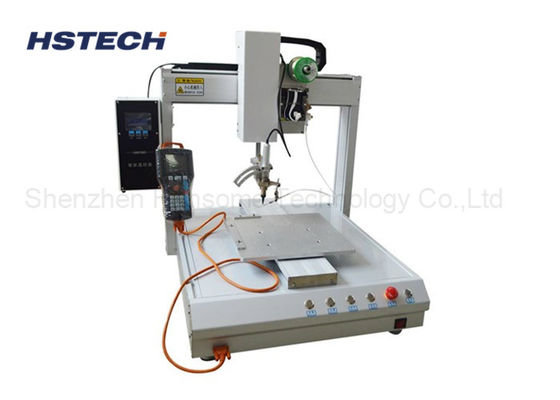

Sola programación de manual de Y AXIS robot auto de la soldadura del alambre de la soldadura de 1,0 gruesos
Introducción
Esta máquina que soldaba automática la llamamos el eje 4 la máquina que soldaba automática, X, Y, Z y el eje de rotación de 360 grados, la máquina adoptar la presión y la electricidad de aire conducidas, a través de la caja teachpant para el manual que programa por cada uno puntos, entonces comienzan soldar automático. Esta máquina utiliza sobre todo para añade las latas en el PCBA, o los cables de la soldadura, ahorran más trabajo y mejorar la eficacia de la producción.
Características
el funcionamiento de 1, de 4 AXIS, X/Y/Z y R de la rotación que se mueve, alcanzan mucho propósito que suelda del ángulo.
2, el soldador sin nitrógeno, mismo seguridad y ambiente protectores,
3, la cabeza que suelda pueden ser haber ajustado multi-direccional, que pueden proteger el PWB y los componentes contra daño.
4, utilizan la cabeza del hierro como el punto bajo para alinear la ubicación clave del producto, presionan incorporan llave, el programa generarán automáticamente este punto en el sistema, entonces fijando los datos sobre el punto y así sucesivamente.
5. Usando el motor de pasos de la alta precisión y el sistema transmitido por banda que mide el tiempo, y los algoritmos de control avanzados del movimiento para mejorar con eficacia el movimiento que coloca exactitud y repetibilidad.
6, la máquina con la función de limpieza automática, que puede hacer la soldadura que procesa más estable, y prolongan la vida útil del hierro del solderin.
7, con el colgante de la enseñanza del PDA, la programación es simples y fáciles aprender.
Especificación
| Modelo | HS-S331R |
| Voltaje | AC110V/220V, 50/60Hz |
| Gama de trabajo de X/Y/Z | 300*300*100m m |
| Eje de R | 360 grados |
| Velocidad de mudanza de X/Y/Z | 300mm/s máximo |
| Sistema conducido | Motor de pasos, correa dentada |
| Guía linear | Guía del precison de la marca de Taiwán alta |
| Exactitud de repetición | ±0.02mm |
| Programación | Enseñe al colgante |
| Sistema de control | Tablero de control |
| Almacenamiento del programa |
Puede almacenar mil sistemas de procesar datos y un solo
el proceso del fichero puede ocupar hasta espacio de almacenamiento de 3M
(cinco mil puntos de proceso)
|
| Espacio de almacenamiento de fichero |
Caja los 256M, tarjeta off-line los 32M, solo fichero de proceso del PDA hasta
espacio de almacenamiento de 3M (100.000 puntos de proceso)
|
| Limpieza de la lata del hierro | Purificación del aire/neumático |
| Interfaz externo | USB+RS232 |
| Método que suelda | El soldar del punto/fricción |
| Peso | 48kg |
| Dimensión de la máquina |
520*585*800m m |
