| Lugar de origen: | CHINA |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-NK250 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera, con espuma |
| Tiempo de entrega: | 10~15 días del trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre de producto: | Descargador de NG/OK | PWB que transporta altura: | 910±30m m |
|---|---|---|---|
| Dimensión del PWB: | 50*50~330*250m m | Fuente de alimentación: | 220 V CA, 50/60 HZ |
| Qty de la revista: | Revistas de cada carril 2 | Garantía: | 1 año |
| Uso: | Cadena de producción de SMT, planta de fabricación de SMT | Condición: | Nuevo |
| Alta luz: | Cadena de producción de SMT descargador del PWB,Tablero que separa el descargador del PWB de la revista,Cadena de producción de AC220V SMT descargador |
||

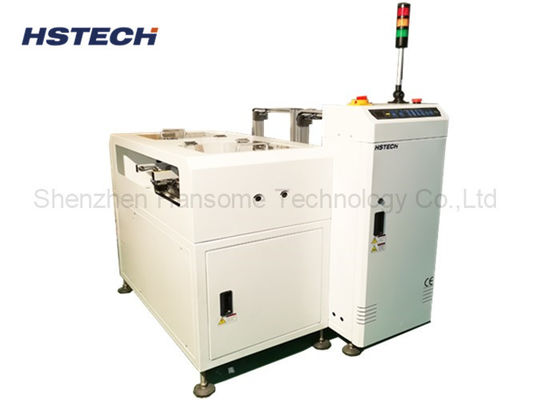

Línea de producción SMT Buena / no buena placa Revista de separación NG OK Descargador de PCB
Introducción
Esta unidad se utiliza después de que el AOI, al recibir la señal AOI aguas arriba, recoge automáticamente las placas NG/OK por separado al cargador correspondiente.
Detalles técnicos
| Función | Recoger las placas NG/OK por separado al recibir la señal. |
| Alturas de transporte | 910 ± 30 mm |
| Dirección del transporte | L~R, o R~L |
| Tiempo de recogida de la junta | Cada 6 segundos aproximadamente |
| Cambio de revistas con el tiempo | Aproximadamente 30 segundos |
| Lado fijo de la vía | Frente |
| Lado de la operación | Frente |
| Cinturón transportador | DSE |
| espesor de los PCB | Min 0,6 mm |
| Selección del tono | 1-4 ((10 mm de ancho) |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| El poder | 0.05kW |
| Presión del aire | 4 a 6 bar |
| Consumo de aire | El valor máximo de la presión de retención será de: |
| Número de revistas | Revista superior: 1 y revista inferior: 2 |
| Señales | El SMEMA |
| Opciones |
1, modo de control con pantalla táctil. 2Ajuste automático de anchura. 3, cantidad de cargadores hasta el requerimiento del cliente.
|
Características
1,Control de programación por PLC.

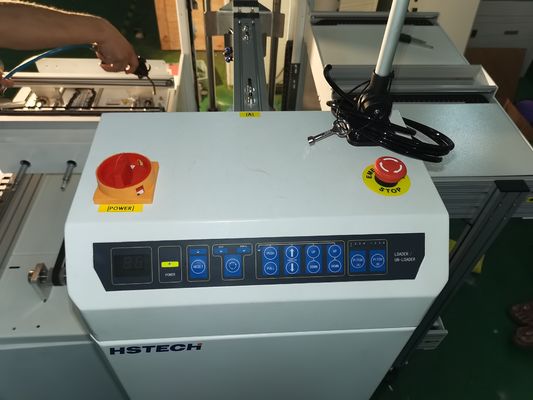

2, Utilizando el panel de control de membrana de LED
3, ajuste de tono seleccionable.
4, las abrazaderas de nivel de cambio proporcionadas para la alineación de cargadores.
5La presión del empujador neumático está regulada.
6, alto rendimiento con corto tiempo de cambio de cargadores.
7, Recoger tablas NG/OK de AOI, almacenar automáticamente las tablas NG/OK.
8, interfaz de comunicación SMEMA estándar.
Modelo
| Modelo | Se aplican las siguientes condiciones: | Se aplican las siguientes condiciones: | Se aplicará a los vehículos de motor de motor de motor. | Se aplican los siguientes requisitos: |
| Duración eficiente del PCB | 50 * 50 ~ 350 * 250 mm | 50*50~455*330 mm | 50 * 50 ~ 530 * 390 mm | 50 * 50 ~ 530 * 460 mm |
| espesor de los PCB | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Tamaño del cargador | 355*320*563 mm | 460*400*563 | 535*460*570 mm | 535*530*570 mm |
| Dimensión de la máquina | El tamaño de la superficie de la cubierta es igual o superior a: | Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Peso | El peso total es de: | 280 kg | Por ejemplo: | 380 kg |
