Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Descargador del PWB | El otro nombre: | Línea descargador de SMT |
---|---|---|---|
Tamaño del PWB: | 50*50~450*330m m | PWB que descarga tiempo: | Aproximadamente 6 segundos |
Cambio de la revista en un cierto plazo: | Aproximadamente 30 segundos | Fuente de alimentación: | 220 V CA, 50/60 HZ |
Grueso del PWB: | Min 4 mm | Comunicación: | SMEMA |
Alta luz: | Descargador del vínculo del PWB de la pantalla táctil,Descargador del vínculo del PWB del control del PLC,línea descargador de 220V SMT |

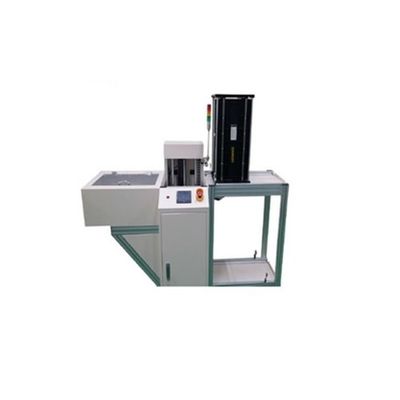

3 la pantalla táctil del botón de la anchura LED de las revistas 330m m controla el descargador del vínculo del PWB
Uso
Esta máquina del descargador del PWB utilizó al final de la cadena de producción de SMT, él utilizó para recoger PCBs en las revistas.
Características
1, PLC de Mitsubishi
2, ZD impulsado por motor.
3, más densamente transportando la banda transportadora.
4, 3 revistas para cambiar la revista de la cara excesiva, superior una, revistas de la cara 2 del botón.
5, empuje del empujador de la precisión los pcbs a las revistas
6, superiores e inferiores abrazaderas neumáticas para asegurar el revistero.
7, SMEMA compatible.
Especificación
Función | Esta unidad se utiliza para descargar el PCBs. |
Altura del transporte | 910±30m m |
Tiempo de cargamento del PWB | Aproximadamente 6 segundos |
Cambio de la revista en un cierto plazo | Aproximadamente 30 segundos |
Dirección del transporte | L~R, o R~L |
Operación | Operación delantera |
Lado fijo de la pista | Parte delantera (o especificar) |
Fuente de alimentación | 220V, 50/60Hz, el ±10% |
Presión de aire | 4-6bar |
Grueso del PWB | Minuto 0.4m m |
Qty de la revista | Lado superior: 1 PC, lado inferior: PC 2 |
Velocidad del transportador | 0.5-20M/min o modificado para requisitos particulares |
Selección de la echada | 1-4 (echada de 10m m) |
Señal | SMEMA |
Modelo | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
Longitud eficiente del PWB | 50*50~350*250m m | 50*50~455*330m m | 50*50~530*390m m | 50*50~530*460m m |
Dimensión de la máquina | 1900*800*1200m m | 2320*880*1200m m | 2620*940*1200m m | 2620*1080*1200m m |
Tamaño de la revista | 355*320*563m m | 460*400*563m m | 535*460*570m m | 535*530*570m m |
Peso | 140kg | 220kg | 280kg | 320kg |
