Lugar de origen: | CHINA |
Nombre de la marca: | HSTECH |
Certificación: | CE |
Número de modelo: | HS-SZ460 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete de madera |
Tiempo de entrega: | 12~20 días del trabajo |
Condiciones de pago: | T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 100 sistemas por mes |
Nombre de producto: | Transportador de la vuelta del PWB | El otro nombre: | Máquina de dirección de torneado del tablero del PWB |
---|---|---|---|
Fuente de alimentación: | AC100-230V, 50/60Hz | control: | PLC |
Operación: | Botón del LED | señal: | SMEMA |
Alta luz: | Equipo de dirección del PWB de la ventana panorámica del carril,Equipo de dirección del PWB del control del PLC,Transportador de la vuelta del PWB del botón del LED |

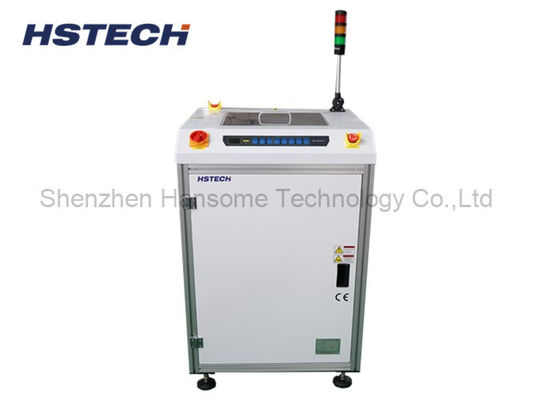

Transportador fijo flexible de la vuelta del PWB de la ventana panorámica del carril del control button del LED
Introducción
Esta máquina utilizó en la cadena de producción de SMT/PCBA para la vuelta el sentido de chorro del PWB.
Características
1, cambia el sentido de chorro del PWB 90.180.270 grados.
2, selección fija del carril basada en el requisito de cliente.
3, operación tradicional pero fácil del control button suave del LED.
4, cubierta transparente lateral superior de la seguridad, operación pueden mirar el proceso de trabajo entero.
5, diseño incluido con el limitador de esfuerzo de torsión incorporado asegurar seguridad de alto nivel.
6, guía linear de Hiwin y tornillo de posicionamiento para hacer la rotación lisa y exacta.
7, minimizan el hueco de la transferencia entre los transportadores.
8, circulación del PWB pueden ser modificados para requisitos particulares.
8, lisos y paralelos ajustes de la anchura (tornillo de posicionamiento).
9, SMEMA compatible.
Especificación
Nombre de producto | Transportador de la vuelta del PWB |
Altura del transporte | 910±20m m |
Dirección del transporte | L~R, o R~L |
Duración de ciclo | Aproximadamente 5 segundos |
Lado fijo de la pista | Parte delantera |
Fuente de alimentación | AC100-230V, 50/60Hz, monofásico |
Presión de aire | 4-6bar |
Consumo del aire | 10L/min máximo |
Grueso del PWB | Minuto 0.4m m |
Señal | SMEMA |
Modelo | HS-SZ350 | HS-SZ460 |
Longitud eficiente del PWB | 50*50~450*350m m | 50*50~550*460m m |
Dimensión de la máquina | 700*750*1200m m | 840*890*1200m m |
Peso | 150kg | 180kg |
