| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-ST400 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera, con espuma |
| Tiempo de entrega: | 7~9 días del trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre de producto: | Apilador del PWB | El otro nombre: | Descargador del tablero desnudo |
|---|---|---|---|
| Fuente de alimentación: | AC110V/220V, monofásico | Programa: | PLC |
| Marca del PLC: | Panasonic | Presión de aire: | 0.6Mpa |
| Grueso del PWB: | 0.6~4.0m m | Garantía: | 1 año |
| Alta luz: | Descargador del PWB del ajuste de la anchura,Descargador del PWB del PLC de Panasonic,Apilador del PWB del descargador del tablero desnudo |
||

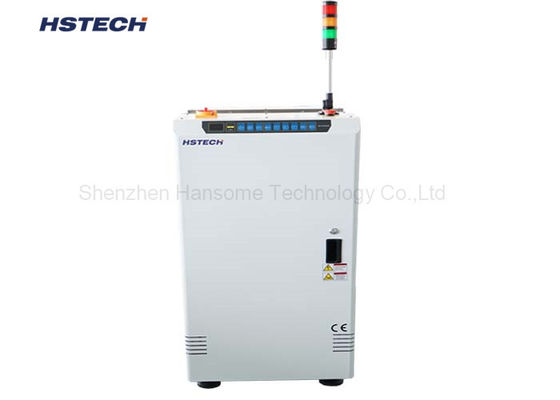

Ajuste de anchura Panasonic PLC CE Listado Máquina de apilamiento de PCB Descargador de placa desnudo
Aplicación
Esta máquina se utiliza para descargar/recolectar PCB desnudos de la línea de producción SMT después del marcado con láser.
Características
1- El control del programa PLC de Panasonic
2El control de botón LED tradicional y simple.
3, conexión de señal de Smema.
4, ajuste manual del grosor del PCB.
5, ajuste de anchura del PCB con manivela manual.
6, la luz LED muestra el estado.
7, estructura de aluminio, diseño de fondo pesado para evitar el cambio.
8Se ha proporcionado el modo de transmisión.
9Solo tardó 10 segundos en cambiar la línea de productos.
10Carga ininterrumpida
11, el cinturón de transporte ESD.
12Display de errores de la máquina auto-programado,diferentes errores tienen un código diferente,cada código tiene instrucciones de mantenimiento pertinentes que se pegan en el lado posterior de la puerta de la máquina
Especificación
| Función |
Se utiliza para recoger PCB desnudo a la línea SMT de la máquina aguas arriba |
| Alturas de transporte | 910 ± 30 mm |
| Dirección del transporte | L~R, o R~L |
| Operación | Operación frontal |
| Lado fijo de la vía | Frente |
| espesor de los PCB | 0.6~4.0 mm |
| Altura de los componentes de los PCB | ± 35 mm |
| Tiempo de alimentación de PCB | Aproximadamente 10 segundos o especificar |
| Peso del tablero | ≤ 3 kg de peso |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| El poder | 0.05kW |
| Presión del aire | 0.6Mpa |
| Consumo de aire | Se aplican las siguientes medidas: |
| Señales | El SMEMA |
| Modelo | Se aplicará el código HS-ST400. | Se aplicará a los vehículos de motor de motor. |
| Duración eficiente del PCB | 50 a 400 mm | 50 ~ 530 mm |
| Ancho del PCB de transporte | 50 a 400 mm | 50 a 500 mm |
| espesor de los PCB | Min 0,6 mm | Min 1,0 mm |
| Dimensión de la máquina | Se trata de un sistema de control de la velocidad. | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso | 170 kg de peso | 190 kg de peso |
