| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-SZ460 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 12~20 días del trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre de producto: | Transportador de la vuelta del PWB | El otro nombre: | Máquina de dirección de torneado del tablero del PWB |
|---|---|---|---|
| Fuente de alimentación: | AC100-230V, 50/60Hz | control: | PLC |
| Operación: | Botón del LED | señal: | SMEMA |
| Alta luz: | máquina de dirección del PWB de la anchura de 350m m,Máquina de dirección del PWB de AC230V,equipo de la asamblea de Smt del ciclo 5s |
||

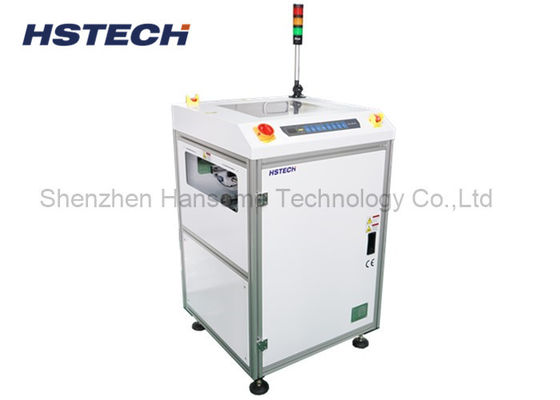

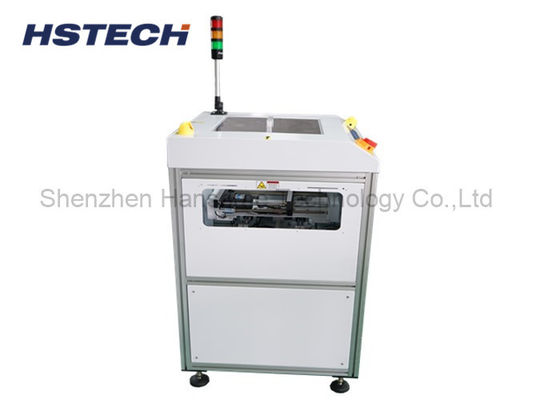

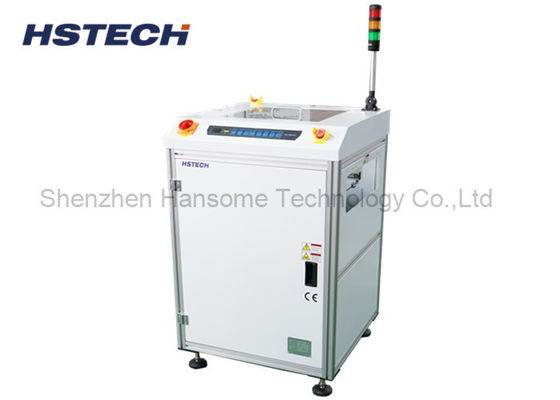

Linea SMT 90 grados de cubierta superior de PCB girar equipo de manipulación de la placa transportadora
Introducción
Esta máquina se utiliza en la línea SMT especial con esquina, para cambiar la dirección del flujo de PCB.
Características
1, ancho de PCB ajustable de 350 mm.
2, correcciones personalizadas de selección de rieles.
3, Usado para cambiar la dirección de transporte de PCB en 90.
4Control de botón LED suave, tradicional pero fácil de operar.
5, la seguridad de la parte superior de la cubierta transparente, el funcionamiento puede ver todo el proceso de trabajo.
6, Utilice una guía lineal hiwin y un tornillo de plomo para hacer una rotación suave y precisa.
7, Minimizar el espacio de transferencia entre transportadores.
8, los flujos de tráfico de PCB se pueden personalizar.
8, para ajustar el ancho del PCB.
9, compatible con SMEMA.
Especificación
| Nombre del producto | Transporte de circuitos de circuito impreso |
| Alturas de transporte | 910 ± 20 mm |
| Dirección del transporte | L~R, o R~L |
| Tiempo de ciclo | Aproximadamente 5 segundos |
| Lado fijo de la vía | Frente |
| Fuente de alimentación | AC100-230V,50/60Hz, de una sola fase |
| Presión del aire | 4 a 6 bar |
| Consumo de aire | No más de 10 litros/min |
| espesor de los PCB | Min 0,4 mm |
| Señales | El SMEMA |
| Modelo | Las demás partidas | Las demás partidas del anexo II |
| Duración eficiente del PCB | 50 * 50 ~ 450 * 350 mm | 50*50~550*460 mm |
| Dimensión de la máquina | Se trata de una muestra de las características de las máquinas de ensayo. | 840*890*1200 mm |
| Peso | 150 kg de peso | 180 kg de peso |
