| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicará el código HS-DS400. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre del producto: | Equipo de dirección del PWB | Garantización: | 1 año |
|---|---|---|---|
| Control de las emisiones: | Pantalla táctil | PLC: | MITSUBISHI |
| Marca de la retransmisión: | Schneider | interruptor optoelectrónico: | - ¿ Qué? |
| El material: | De aleación de aluminio | Condición: | Nuevo |
| El grosor: | 0.6-4.0m m | señal: | SMEMA |
| Aplicación: | Asamblea electrónica | El color: | Plata |
| Sistema de control: | PLC | Producción de equipos OEM/ODM: | Disponible |
| Consumo de energía: | 200w | Fuente de alimentación: | AC220V |
| Presión de aire: | 0.6 bar | Velocidad: | 200-300pcs/min |
| El tipo: | Automático | Peso: | 110/130KG |
Línea de producción SMT inteligente de alta velocidad, cargador automático de placa de desmontaje de PCB
Especificación
| Función | Se utiliza para cargar PCB desnudos en la línea SMT después de recibir la señal de la máquina en sentido descendente. |
| Alturas de transporte | 910 ± 30 mm |
| Dirección del transporte | L~R, o R~L |
| Operación | Operación frontal |
| Lado fijo de la vía | Frente |
| espesor de los PCB | 0.6~4.0 mm |
| Altura de los componentes de los PCB | ± 35 mm |
| Tiempo de alimentación de PCB | Aproximadamente 10 segundos o especificar |
| Peso del tablero | ≤ 3 kg de peso |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| El poder | 0.05kW |
| Presión del aire | 0.6Mpa |
| Consumo de aire | Se aplican las siguientes medidas: |
| Señales |
El SMEMA |
| Modelo | Se aplicará el código HS-DS400. | Se aplicará a los vehículos de las categorías M1 y M2. |
| Duración eficiente del PCB | 50 a 400 mm | 50 ~ 530 mm |
| Ancho del PCB de transporte | 50 a 400 mm | 50 a 500 mm |
| espesor de los PCB | Min 0,6 mm | Min 1,0 mm |
| Dimensión de la máquina | 503*770*1200 mm | Se trata de una muestra de las características de las máquinas de ensayo. |
| Peso | 110 kg de peso | El peso total es de: |
Características
1- El control del programa PLC de Panasonic
2El control de botón LED tradicional y simple.
3- Conexión de señal SMEMA.
4Ajuste manual del grosor del PCB.
5- Ajuste de ancho de PCB con manivela manual.
6El estado de la luz de la pantalla LED.
7Estructura de aluminio, diseño de fondo pesado para evitar el desplazamiento.
8El modo de transmisión está disponible.
9Sólo tardaron 10 segundos en cambiar la línea de productos.
10Carga ininterrumpida.
11- Cinturón de transporte ESD.
12- Display de error de máquina auto-programado, diferentes errores tienen un código diferente, cada código tiene instrucciones de mantenimiento pertinentes que se pegan en el lado trasero de la puerta de la máquina.

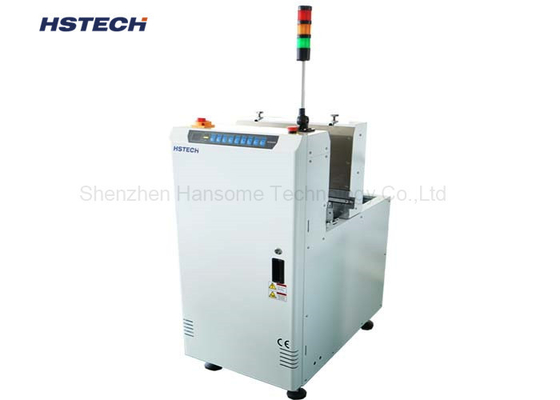

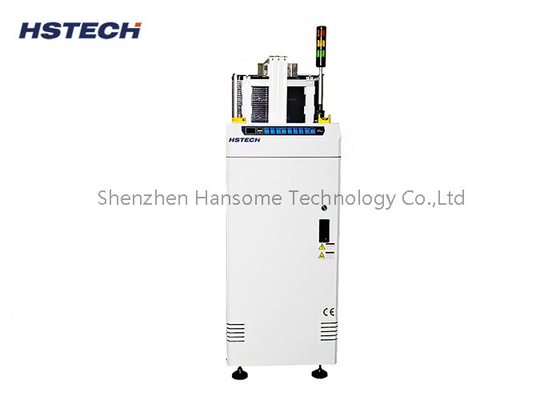

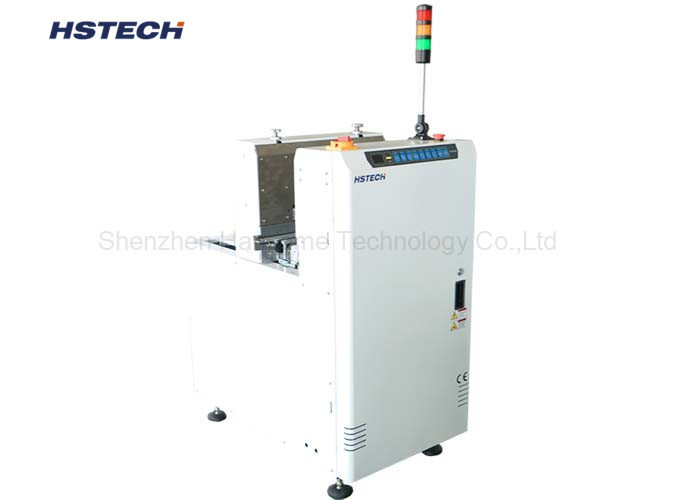

Imagen física del producto
Aplicación
Esta máquina se utiliza para cargar PCBs desnudos a la línea SMT, carga de pila las placas de circuito.
