Lugar de origen: | China. |
Nombre de la marca: | HSTECH |
Certificación: | CE |
Número de modelo: | Se aplicará el código HS-LD390 |
Cantidad de orden mínima: | 1 juego |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete de madera |
Tiempo de entrega: | 15~20 días del trabajo |
Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 200 sistemas por mes |
Nombre del producto: | Cargador del PWB con la cubierta protectora del polvo | Otros nombres: | Máquina de carga de PCB de línea SMT |
---|---|---|---|
Fuente de alimentación: | AC110V/220V, 50/60HZ | Presión del aire: | 4-6 barra |
espesor del PCB: | Minuto 0.4m m | Selección de la echada: | 10-40 mm |
velocidad del transportador: | 0.5-20M/min o modificado para requisitos particulares | Comunicación: | SMEMA |

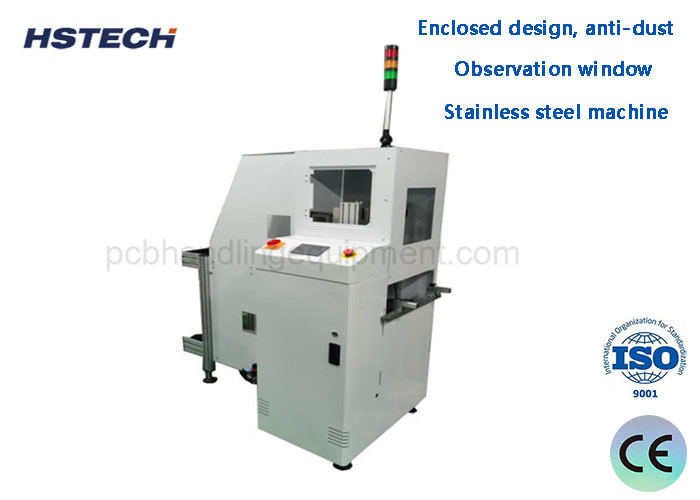

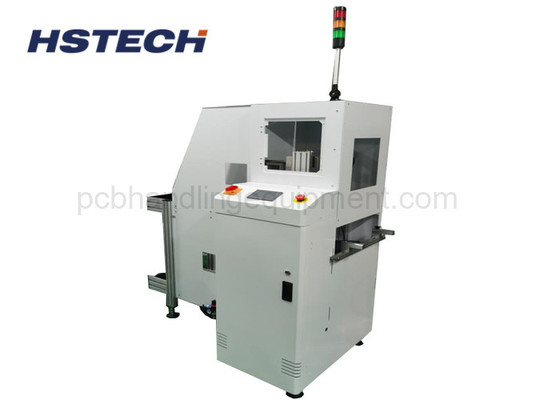

Máquina de carga de PCB de diseño estándar cerrada con cubierta a prueba de polvo
Aplicación
Esta unidad se utiliza para cargar los PCB y transportarlos en la línea de producción SMT.
Características
1Diseño cerrado, antipolvo, protege bien los PCB.
2, ventana de observación, el operador puede ver el proceso de trabajo claramente.
3, cuerpo de la máquina de acero inoxidable, estable con una larga vida útil.
4, la estabilidad mejorada por el diseño robusto.
5, ajuste de ancho suave y paralelo.
6, tres cargadores de la aplicación de la revista.
7, abrazaderas neumáticas superior e inferior para sujetar el portacargamentos.
8No hay garantía de rotura de PCB durante la carga y descarga.
9Es compatible con SMEMA.
Especificación
Nombre del producto | Máquina de carga de PCB |
Alturas de transporte | 910 ± 30 mm |
Tiempo de carga del PCB | Aproximadamente 6 segundos |
Tiempo de reemplazo de la carcasa | Aproximadamente 30 segundos |
Dirección del transporte | L~R, o R~L |
Operación | Operación frontal |
Lado fijo de la vía | Lado delantero ((o especificar) |
Fuente de alimentación | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
Presión del aire | 4 a 6 bar |
espesor de los PCB | Min 0,4 mm |
Cuota del cargador | La parte superior: 1 pc, la parte inferior: 2 pc |
Selección del tono | 1-4 ((10 mm de ancho) |
Velocidad del transportador | 0.5-20M/min o personalizado |
Señales | El SMEMA |
Selección del modelo
Modelo | Se aplicará el método HS-LD250. | Se aplicará el código HS-LD330. | Se aplicará el código HS-LD390 | Se aplicará el código HS-LD460 |
Duración eficiente del PCB | 50 * 50 ~ 350 * 250 mm | 50*50~455*330 mm | 50 * 50 ~ 530 * 390 mm | 50 * 50 ~ 530 * 460 mm |
Tamaño de la máquina | Las dimensiones de las barras de la cubierta son las siguientes: | 1650*880*1200 mm | 1800*940*1200 mm | Se aplican las siguientes medidas: |
Tamaño del cargador | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Peso | El peso total | 180 kg de peso | El peso total es de: | 260 kg de peso |
