| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicará el método de cálculo de las emisiones. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de madera |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por mes |
| Nombre del producto: | Impresora automática de la goma de la soldadura | Garantización: | 1 año |
|---|---|---|---|
| Control de las emisiones: | pantalla táctil | Marca de la retransmisión: | El Sr. Schneider |
| Conmutador optoelectrónico: | El nombre de OMRON | El material: | De aleación de aluminio |
| Condición: | Nuevo | Señales: | SMEMA |
| Aplicación: | Asamblea electrónica | El color: | De plata |
| Sistema de control: | PLC | Producción de equipos OEM/ODM: | Disponible |
| Consumo de energía: | 200 W | El tipo: | Automático |

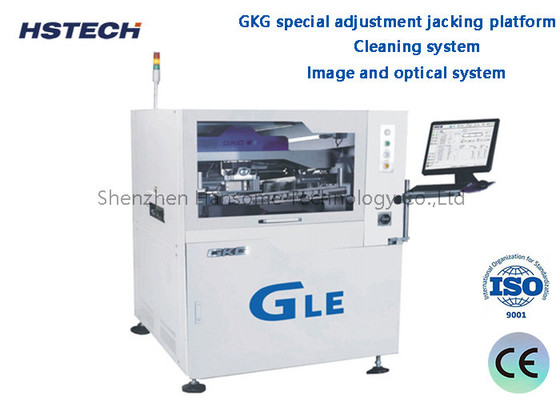

Sistema de limpieza de imagen y sistema óptico GKG Plataforma de ajuste especial de abrazadera Impresora automática de pasta de soldadura
Introducción
La máquina de impresión de pasta de soldadura automática GLE es una máquina de alta gama para aplicaciones SMT a gran escala. El ancho de Gt-S es de solo 2830 mm. Puede cumplir perfectamente con los requisitos del proceso de impresión de 01005,0.3 pitch y otros espacios finos, es de alta precisión y alta velocidad.
Características
1Estable y fácil de ajustar, puede ajustar rápidamente la altura de conexión de los pines de PCB de diferentes espesores.
2, Sistema de limpieza: Sistema de limpieza GKG equipado con tres métodos de limpieza: limpieza en seco, limpieza en húmedo, vacío.También puede limpiarse manualmente si el cliente no necesita utilizar la limpieza automática para reducir el tiempo de limpieza y mejorar la eficiencia de la producción.
El nuevo sistema de limpieza asegura el contacto completo con el plantillo, el aumento de la succión al vacío puede eliminar eficazmente la pasta restanteen la malla, que puede lograr una función de limpieza automática eficaz.La parte CCD y el sistema de inclinación c se separan, cuando el CCD funciona, la parte CCDSe mueve de forma independiente para reducir la carga del servomotor y mejorar la velocidad y la precisión de la máquina.
| Modelo | GLE |
| Tamaño máximo del PCB | Cuadro de la muestra |
| Tamaño mínimo del PCB | Las demás: |
| espesor de los PCB | 0.4-6 mm |
| Peso máximo del tablero | 5 kilos |
| Alturas de transporte | Las demás partidas |
| Abismo en el borde de la tabla | 2.5 mm |
| Altura del tablero | 23 mm |
| Dirección del transporte | ¿Qué quieres decir? |
| Velocidad de transporte | máximo 1500 mm/s, control por programa |
| Método de transporte | Una etapa |
| Ajuste de la amplitud | automático |
| Interfaz de E/S | El SMEMA |
| Posicionamiento de los PCB (método de soporte) | Pín magnético/bloque de soporte/mesa hacia arriba y hacia abajo |
| Sistema de sujeción de PCB |
Patenteado sobre el sujetador superior
|
| Acoplamiento lateral | |
| Función de adsorción | |
| Impresión instantánea |
0 a 20 mm
|
|
Modo de impresión
|
una vez/dos veces
|
|
Velocidad de impresión
|
10-200 mm/seg
|
|
Modo de impresión
|
Una / Dos veces
|
|
Tipo de excavadora
|
Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
|
| Presión de impresión | 0.5 a 10 kg |
| Tamaño del marco de la plantilla | 470*370mm~737*737mm |
|
Sistema de limpieza
|
Sistema de limpieza de tipo lluvia
|
| Absorción de vacío reforzada | |
| Seco, húmedo y vacío tres modos | |
|
VAL del CCD
|
10x8 mm
|
| Tipos de marcas fiduciarias | Forma de la marca fiduciaria estándar |
| - ¿ Por qué? | |
| Agujero | |
| Sistema de cámaras | Estructura óptica de búsqueda hacia arriba/abajo |
| Cámara digital CCD | |
| Compatibilidad de patrón geométrico |
Rendimiento de la máquina
| Modelo | GLE |
| Precisión de repetición de la posición | ± 12,5um@6,CPK≥2.0 |
| Precisión de impresión | ±20um@6,CPK≥2.0 |
| Tiempo del ciclo de impresión | < 7,5 segundos |
| Basado en el sistema de prueba de terceros ((CTQ) verificar la posición de impresión de pasta de soldadura real repita la precisión | |
Especificación de toda la máquina
|
Fuente de alimentación
|
AC:220±10%, 50/60HZ, 3,0 kW
|
|
Presión del aire
|
4 ~ 6 kgf/cm2
|
|
Consumo de aire
|
alrededor de 5L/min
|
|
Temperatura de funcionamiento
|
-20°C~+45°C |
|
Humedad de funcionamiento
|
30% ~ 60%
|
| Las dimensiones de la máquina(sin luz de la torre) |
Las medidas de ensayo deben tener una duración mínima de un año.
|
|
Peso de la máquina
|
Aproximadamente: alrededor de 1100Kg |
