| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de cartón |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por semana |
| Nombre del producto: | Válvula de tornillo de pasta de soldadura | Peso: | 350 gramos |
|---|---|---|---|
| Rango de tensión de entrada: | 4-24V DC 70 Psi (4,8 bar) | Gama de la viscosidad: | Se trata de un sistema de control de las emisiones de gases de escape. |
| Presión máxima del fluido: | 0.1Mpa-8Mpa | Método de medición de la temperatura: | 0 a 40 °C |

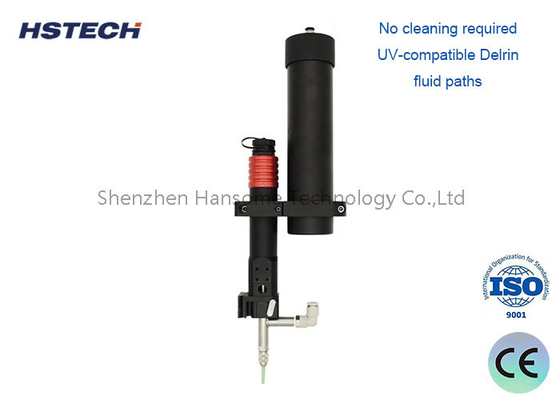

Válvula de tornillo de pasta de soldadura 4.8bar con tres tamaños de tono: 6, 8 y 16 tono
Introducción de la máquina:
La válvula de tornillo es nuestra válvula de distribución de material desechable (DMP) desarrollada y patentada.
1Incluye tornillos desechables para un mantenimiento sencillo, y el canal desechable permite a la válvula mantener su precisión de distribución durante un período de tiempo más largo.
2. La válvula DMP más puerta de cadena se puede abrir fácilmente, fácil de quitar el canal de alimentación desechable, incluso en la línea de producción se puede reemplazar en un momento muy difícil,No es necesario limpiar o renovar la válvula., no afecta al funcionamiento normal.
3Hay una función de calentamiento, en el uso de pegamento de mayor viscosidad, el calentamiento hará que el pegamento fluya mejor, más estable fuera del pegamento.
4. Utilice Dclrin país hecho tornillo de alimentación, estrictos proveedores de calidad para garantizar la calidad del producto.
5En relación con las válvulas ordinarias, se reduce la acumulación de líquido en el cuerpo de la válvula para reducir el desgaste del motor, de modo que la vida útil de la válvula se incrementa en gran medida.
6. Las válvulas de la serie HS-2000S están disponibles en tres tamaños de paso: 6, 8 y 16. Para más detalles, consulte el ejemplo de la tabla de la derecha.
7Equipado con un controlador especial, puede ajustar libremente el ciclo de punción o el modo de dibujo de líneas, así como el tiempo de succión.
Especificación:
|
Modelo |
HS-2000S |
HS-2000R |
|
Tamaño de apariencia (L*W*H) |
Apéndices dibujos |
Apéndices dibujos |
|
Peso |
350 gramos |
350 gramos |
|
Material del cuerpo de la válvula |
Acero inoxidable/aluminio/compuestos resistentes a la corrosión |
Acero inoxidable/aluminio/compuestos resistentes a la corrosión |
|
Entrada de fluido |
Siringa de acceso estándar |
Luer Lock Mujer 1/4PNPT Mujer |
|
Salida del líquido |
Sostiene cualquier aguja |
Cerradura de Luer masculina con tapa y tapa de Luer |
|
Abre la puerta. |
/ |
A la derecha 10-32 UNF |
|
El cilindro se ajusta |
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
/ |
|
Rango de tensión de entrada |
4-24V DC 70 Psi (4,8 bar) |
4-24V DC 70 Psi (4,8 bar)
|
|
Presión máxima del fluido |
0.1Mpa-8Mpa |
30 Psi (~ 2,07 bar) 100 Psi (~ 6,9 bar)
|
|
Frecuencia de funcionamiento |
El más rápido 2 segundos 3 puntos, la línea recta más rápida 50MM / sec |
Más de 300 veces/minuto Más de 400 veces/minuto |
|
Puertos de instalación |
/ |
1 pulgada/25,4 mm de canal 10-32 UNF |
|
Agujeros de montaje |
20*20 agujeros, consulte los dibujos para más detalles |
/ |
|
Rango de viscosidad |
Se trata de un sistema de control de las emisiones de gases de escape. |
30 K-1300 Kcps |
|
Especificación de los tornillos |
HS-P6 Pitch 4MM-Material de plástico importado |
Parafusos de acero de tungsteno, de 6 mm de anchura |
|
Especificación de los tornillos |
HS-P8 Pitch 3MM-Material de plástico importado |
/ |
|
Especificación de los tornillos |
HS-P16 Pitch 1MM-Material de plástico importado |
/ |
|
Especificación de los tornillos |
Material de acero de tungsteno resistente al desgaste HS-P6-WG Pitch 4MM |
/ |
|
Especificación de los tornillos |
HS-P8-WG Pitch 3MM-Material de acero de tungsteno resistente al desgaste |
/ |
|
Especificación de los tornillos |
Acero de tungsteno resistente al desgaste HS-P16-WG Pitch 1MM |
/ |
|
Vida útil de los tornillos de plástico |
La pasta de soldadura se puede utilizar durante 2-3 meses basándose en una jornada laboral de 10 horas |
/ |
|
Vida útil de los tornillos de acero de tungsteno |
La pasta de soldadura se puede utilizar durante 10-24 meses basándose en 10 horas de trabajo por día |
/ |
|
Pegamento inadecuado |
900CPS de baja viscosidad o menos, pegamento de secado rápido |
/ |
|
Método de alimentación inadecuado |
Barricas a presión |
/ |
|
Precisión de distribución |
5% (dependiendo del pegamento real) con gran error de partículas |
/ |
|
Válvula de limpieza |
Sólo usa un paño para limpiar la prueba, también se puede limpiar con agua Tena |
/ |
- ¿ Qué?
Características:
1No se requiere función de marcha atrás del motor.
2No se requiere limpieza de las vías del fluido Delrin compatibles con los rayos UV.
3Opción de collar de punta giratoria para puntas curvas / ovales.
Aplicaciones típicas:
1- Colocación de perlas de pasta de soldadura en los trozos de las células solares.
2Distribución de pequeñas cantidades de depósitos SMA en la producción de PCBA.
3Disponiendo adhesivo estructural en PCBA flexibles.
Aplicaciones en la industria:
Pasta de soldadura, pegamento rojo, silicona, alta viscosidad, fluidos de alto flujo, rellenos.
