Lugar de origen: | China |
Nombre de la marca: | HSTECH |
Certificación: | CE |
Cantidad de orden mínima: | 1 juego |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete de madera |
Tiempo de entrega: | 10~14 días del trabajo |
Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 200 juegos por mes |
Nombre del producto: | Descargador de doble vía | Garantización: | 1 año |
---|---|---|---|
Control de las: | Pantalla táctil | PLC: | - ¿Qué es eso? |
Marca de la retransmisión: | El Sr. Schneider | Conmutador optoelectrónico: | El nombre de OMRON |
El material: | De aleación de aluminio | Aplicación: | Asamblea electrónica |
Sistema de control: | PLC | Consumo de energía: | 200 W |

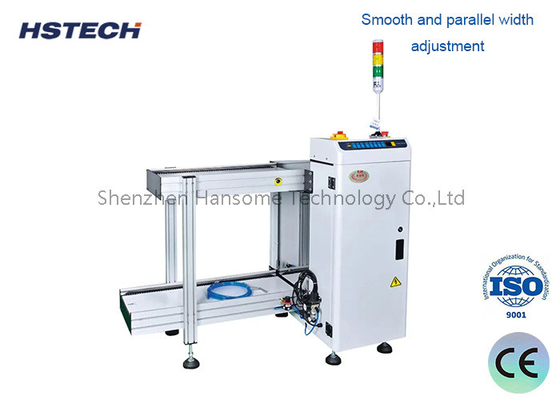

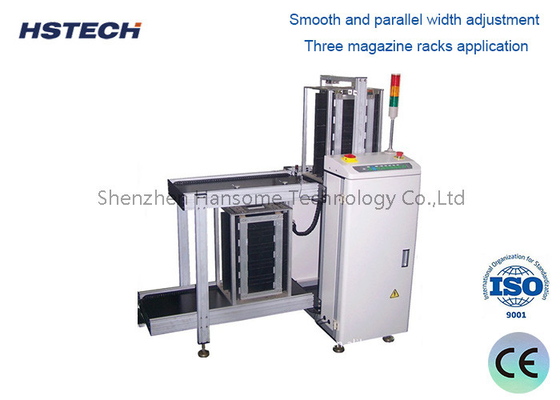

Sistema de control de pantalla táctil PLC Equipo de manipulación de descarga de PCB con capacidad de carga de 6 cargadores
La máquina de carga SMT es un tipo de equipo de producción necesario para la producción y procesamiento de productos electrónicos SMT.Su función principal es colocar la placa de PCB sin montar en la máquina de carga SMT y enviar automáticamente la placa a la máquina de succiónLuego, la máquina de succión coloca automáticamente el PCB en la pista de la máquina de impresión de pasta de soldadura y lo envía a la máquina de impresión de pasta de soldadura.
1Enciende el interruptor de alimentación.
2. Ajuste el ancho del carril de guía hasta que sea consistente con el ancho de la placa de PCB a producir.
2. Configurar el número de pasos de alimentación de la tabla y la posición del punto de salida de la tabla (necesita estar en estado manual y la plataforma de elevación está en la posición límite inferior):
1Configuración de la distancia de paso: presione el botón para seleccionar el tono 1 2 3 4
2Ajuste de la junta:
3. Ajuste manualmente la barra de empuje en el centro del PCB a producir.
4. Confirmar que la máquina puede alimentar el tablero sin problemas (la posición del punto de salida del tablero)
5Presione la tecla automática (cambia a automática)
6Presione el botón de reinicio (la plataforma de elevación cae automáticamente al punto límite inferior y luego se eleva a la posición del primer punto de liberación de la placa)
7Estado automático
1, Sistema de control PLC
2, Diseño de dos vías y dos plataformas elevadoras
3, capacidad de carga de 6 cargadores
4Circuito de gas diseñado para transmitir PCB sin problemas y con estabilidad
5, SMEMA estándar
El tipo | El DU-250 | El DU-300 | El DU-400 | El DU-500 |
Fuente de alimentación | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
Suministro de aire | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 |
Tamaño del PCB ((mm) | 350 * 50 ~ 250 | 445 * 50 ~ 330 | 530 * 50 ~ 390 | 535 * 50 ~ 460 |
Dirección del PCB | de izquierda a derecha o de derecha a izquierda | de izquierda a derecha o de derecha a izquierda | de izquierda a derecha o de derecha a izquierda | de izquierda a derecha o de derecha a izquierda |
Tamaño del cargador ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
Las medidas de paso (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
Alturas de transporte (mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
Velocidad de transmisión | 6 m/s | 10 m/s | 10 m/s | 10 m/s |
Potencia del motor principal | 440 W | 440 W | 440 W | 440 W |
Tamaño de la máquina ((mm) | 1510*1530*1250 | 1910 * 1630 * 1250 | 2160 * 1760 * 1250 | 2160*1900*1250 |
Peso (en kg) | 320 | 350 | 380 | 410 |
Embalaje del producto:
