| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Las demás partidas |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de madera |
| Tiempo de entrega: | 12 a 20 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por mes |
| Nombre del producto: | Transportador de la vuelta del PWB | Dimensión conveniente del PWB: | 50*50~450*350m m |
|---|---|---|---|
| Fuente de alimentación: | AC100-230V, 50/60Hz | PLC: | ¿ Qué es eso? |
| Sensor de la misma: | ENFERMO | Contol: | Botón del LED |
| Grado de la vuelta: | 90 grados, 180degree, 270degree | Señales: | SMEMA |

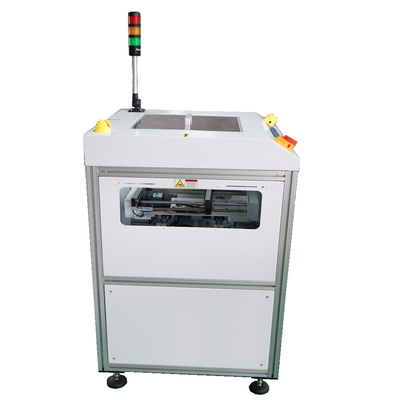

90° transportador de giro de PCB cubierta de seguridad de lado superior para una fácil monitorización de los equipos de manipulación de PCB
Introducción
Esta máquina se utiliza para cambiar la dirección del flujo de PCB en la línea de producción SMT. Adaptable a todo tipo de SMT, DIP o línea de ensamblaje totalmente automático 90 grados de giro de acoplamiento.
Características
1, Cambiar la dirección del flujo de PCB en 90,180270 grados.
2, Selección de rieles fijos según las necesidades del cliente.
3Control de botón LED suave, tradicional pero fácil de operar.
4, la seguridad de la parte superior de la cubierta transparente, el funcionamiento puede ver todo el proceso de trabajo.
5El diseño cerrado con limitador de par incorporado garantiza un alto nivel de seguridad.
6, Hiwin guía lineal y tornillo de plomo para hacer una rotación suave y precisa.
7, Minimizar el espacio de transferencia entre transportadores.
8, los flujos de tráfico de PCB se pueden personalizar.
8, ajuste de ancho suave y paralelo ((tortilla de plomo).
9Es compatible con SMEMA.
Especificación
| Nombre del producto | Transporte de circuitos de circuito impreso |
| Alturas de transporte | 910 ± 20 mm |
| Dirección del transporte | L~R, o R~L |
| Tiempo de ciclo | Aproximadamente 5 segundos |
| Lado fijo de la vía | Frente |
| Fuente de alimentación | AC100-230V,50/60Hz, de una sola fase |
| Presión del aire | 4 a 6 bar |
| Consumo de aire | No más de 10 litros/min |
| espesor de los PCB | Min 0,4 mm |
| Señales | El SMEMA |
| Modelo | Las demás partidas | Las demás partidas del anexo II |
| Duración eficiente del PCB | 50 * 50 ~ 450 * 350 mm | 50*50~550*460 mm |
| Dimensión de la máquina | Se trata de una muestra de las características de las máquinas de ensayo. | 840*890*1200 mm |
| Peso | 150 kg de peso | 180 kg de peso |
Aplicación
El transportador giratorio se utiliza para transferir PCB alrededor de las esquinas para un flujo continuo del proceso.
El PCB se acepta y se transfiere al final de los rieles. El carro se desplaza hacia adelante y luego gira 90 grados. El carro se desplaza hacia adelante para alinearse con el siguiente proceso para entregar el PCB.Una vez transferido, el vagón regresa a casa para solicitar otro PCB.
Sobre el embalaje
Perfil de la empresa
Shenzhen Hansome Technology Co., Ltd ((HSTECH es un profesional profesional de SMT equipo de manejo de la placa ((Cargador, Descargador, Amparo, transportador, etc.) fabricante,Somos una empresa de alta tecnología con derechos de propiedad intelectual independientes.La empresa se dedica principalmente a la investigación y el desarrollo, la producción y la venta de equipos de manipulación de placas de la línea de producción de sMT/THT.Se basa en la alta tecnología y hace todo lo posible para ofrecer a nuestros clientes un manejo de tablas de alta eficiencia y fiabilidad.Al mismo tiempo, nuestro experimentado equipo de ingenieros siempre capta la dirección de desarrollo de la fábrica inteligente actualiza los productos y técnicos de acuerdo con la demanda del mercado,La búsqueda de una mayor automatización y un producto rentable en todo momento, también hacemos el OEM basado en las diferentes necesidades de nuestros clientes.
