Profilante térmico avanzado 80000 Punto de datos/canal 0.1C Resolución Transceptor RF Hi-Temp Cinta adhesiva

Profilante térmico avanzado 80000 Punto de datos/canal 0.1C Resolución Transceptor RF Hi-Temp Cinta adhesiva

Introducción

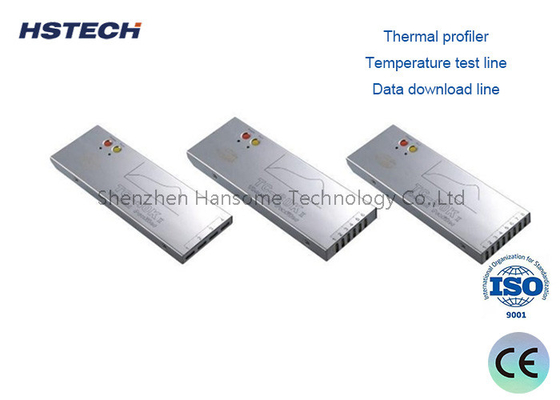

1Profilante térmico 2. Caja aislante

3Línea de prueba de temperatura 4. Línea de descarga de datos

5. Cargador 6. cinta adhesiva de alta temperatura

7- CD de software - 8 - destornillador - 9 - pinzas

10Guantes aislados 11.

12Las tijeras 13.

14Manual del usuario 15. Certificado de aceptación

16. Transceptor de RF (Elegir composición)

17. Sistema de prueba de ondas (elegir composición)

Principales especificaciones técnicas

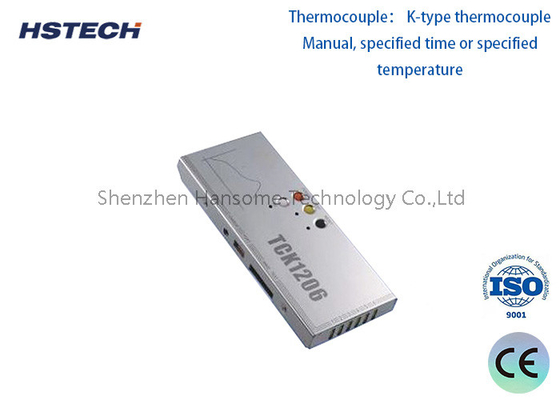

1"Termopareja: termopareja de tipo K"

2,Intervalo de muestreo:0.05sec---600sec Establecido con el software

3"Datos de registro: 80000 puntos/canal, puede registrar 20 conjuntos de perfiles

4,Resolución: 0,1°C

5,Rango de medición de la temperatura: 0 ‰ 1000 °C

6,Exactitud de medición de la temperatura: ±1,0°C

7Potencia total: ≤ 120 mW

8,Voltaje de funcionamiento:3.6VDC, batería recargable

9Las dimensiones son: 195 L × 82 W × 21 H mm 195 L × 103 W × 21 H mm

10, Caja de aislamiento:245(L) × 100(W) × 30(H) mm

10"Modo de arranque: manual, hora especificada o temperatura especificada

11"Modo de grabación: monitor/grabación"

12Modo de conexión: USB/RF

13Versión del software: Profiilermanager 2.0

Administrador de biblioteca de productos

Administrador de biblioteca de máquinas

Gerente de la biblioteca de soldadura

Administrador de biblioteca de recetas

Análisis de datos

PWI

Temperatura máxima, Tiempos de sobrepeso de la temperatura

Tiempos entre Temp ((Reflow)

Inclinación entre Temp ((Reflow)

Pendiente de entre tiempos (Ola)

Métodos de funcionamiento

1.En primer lugar, comprobar si la potencia de la batería es suficiente, si es inferior al 20% que tiene que cargar primero, en segundo lugar,Si la temperatura de la superficie del instrumento es superior a 45°C, no lo cargue., intente cargarlo a temperatura ambiente.
2Causas típicas de problemas en el establecimiento de enlaces de comunicación:Cable de comunicación no completamente insertado - asegúrese de que se utiliza el conector correcto.El cable de comunicación o el conector están dañados - comprobar si no hay roturas u otros daños- La batería no se está cargando. - Cargue. Y asegúrese de que el LED de carga esté encendido.
3La barrera térmica puede resistir un máximo de 9 minutos a 280°C. Asegúrese de superar este intervalo y de que la temperatura interna del instrumento no exceda de 85°C.
4Cuando no se utilice durante mucho tiempo, observe si la luz del indicador de datos parpadea cada 5 segundos aproximadamente, si lo hace,Por favor, presione y mantenga presionada la tecla final "star" durante unos 5 segundos hasta que la luz del indicador parpadee repentinamente, y luego observarlo hasta que no haya luz parpadeando.
5Por favor, asegúrese de cubrir la caja de aislamiento térmico cuando cruce el horno, y espere a que llegue el momento.
6. Solo se puede conectar un registrador de Oven Tester a la computadora a la vez. No se puede conectar a la computadora al mismo tiempo más de un registrador al mismo puerto USB y luego elegir uno de ellos.
7Después de un horno de nuevo sobre el horno, y así en la caja de barrera térmica se enfrió antes de su uso.
