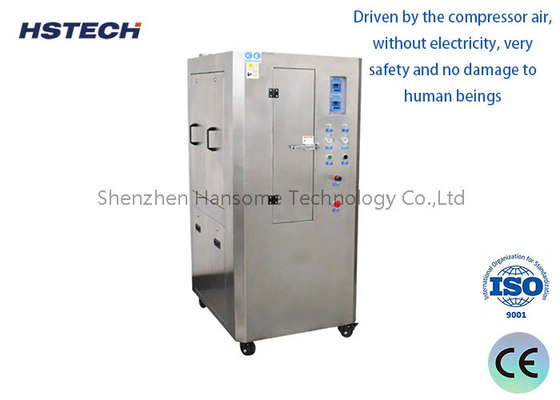

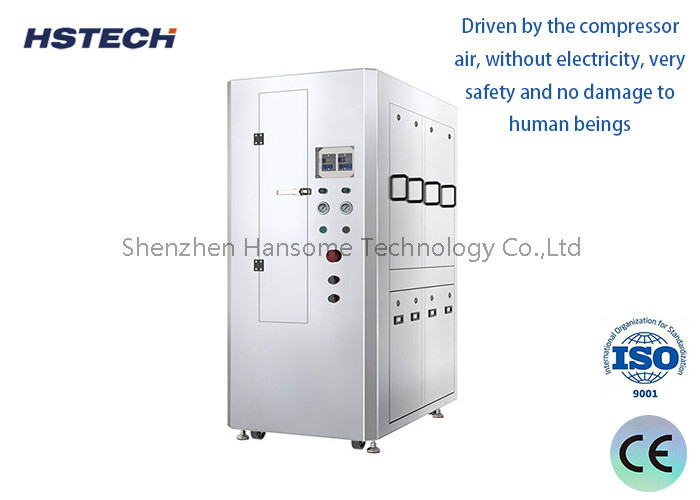

Limpiador de plantillas SMT neumático HS-600 con función de limpieza y secado

Hoja de datos del limpiador neumático de plantillas HS-600.pdf...

Limpiador de plantillas SMT neumático HS-600 con función de limpieza y secado

Introducción de la máquina

Esta máquina (Modelo: HS-600) la llamamos máquina neumática de limpieza de plantillas SMT, es un equipo automático de limpieza de plantillas, con la función de limpieza y secado combinada.Se utiliza en el proceso de ensamblaje SMT, diseñado para limpieza automática de malla de acero de pasta de soldadura, malla de acero de pegamento rojo, malla de cooper, pantalla de resina, etc. Utiliza el alcohol como disolvente de limpieza,equipado con el sistema de filtro de 3 niveles para obtener el disolvente utilizando repetidamenteEsta máquina utiliza el método de limpieza por pulverización para limpiar,alimentada por un compresor de aire,utilizar la bomba de sifonar el disolvente y conducir las barras de limpieza de pulverización para la limpieza de lados dobles, el rendimiento de la limpieza es muy bueno.

Características

1Modo de limpieza totalmente automático: cuando el equipo está en funcionamiento, la pieza de trabajo se mueve en la cesta de lavado con la cesta de lavado hacia adelante y hacia atrás.El chorro de alta presión y el líquido de limpieza de calefacción del sistema de pulverización puede hacer que el PCBA realice todo el proceso de limpieza automática, lavado y secado en todas las direcciones;
2.Visualización de todo el proceso: ventana de visualización y dispositivo de luz LED, el proceso de limpieza a simple vista;
3El diseño más científico de la boquilla (patente): el uso de dislocación hacia arriba y hacia abajo, distribución izquierda y derecha en aumento gradual, cubriendo completamente la zona ciega de limpieza.El brazo de pulverización y la boquilla son desmontables;
4La presión de la boquilla se puede ajustar visualmente: resuelve el problema de colisión y salpicaduras de pequeñas piezas de trabajo bajo condiciones de pulverización de alta presión durante la limpieza;
5El sensor fotoeléctrico instalado en la ventana protege la seguridad personal.El sistema de calefacción del tanque de dilución/tanque de enjuague estándar mejora considerablemente la eficiencia de la limpieza y acorta el tiempo de limpieza;

6.La calidad de la fuselaje: la carrocería de acero inoxidable 304 en general. ácido, alcalino y otro líquido de limpieza;

7.Sistema de limpieza integral: compatible con el agua corriente o la limpieza química, para SMT; limpieza a fondo de la resina residual de la superficie, flujo soluble en agua,No limpio flujo / pasta de soldadura y otros contaminantes orgánicos e inorgánicos después de la soldadura con THT PCBA;

8.El dispositivo de filtro incorporado para la limpieza puede realizar el reciclaje de disolvente y reducir la cantidad de disolvente;

9. Hay un botón de parada de emergencia y una función de protección contra fugas;

10- Menores costes de explotación: menores costes de inversión en equipos, servicios localizados, equipos y suministro adecuado de piezas de repuesto.

Especificación

Rendimiento de la limpieza
