| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | RM-560 |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera con espuma |
| Tiempo de entrega: | 1 mes |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 20 conjuntos por mes |
| Nombre de producto: | Máquina de enrutador PCBA | El otro nombre: | Router automático del PWB |
|---|---|---|---|
| Plataforma: | Doble | Eje de enrutamiento: | 6000rpm |
| GUÍA: | HIWIN | motor accionado: | Motor servo |
| Voltaje: | CA380V 50Hz | Garantía: | 1 año |
| Alta luz: | PCB del CNC,cortadora del pcba |
||

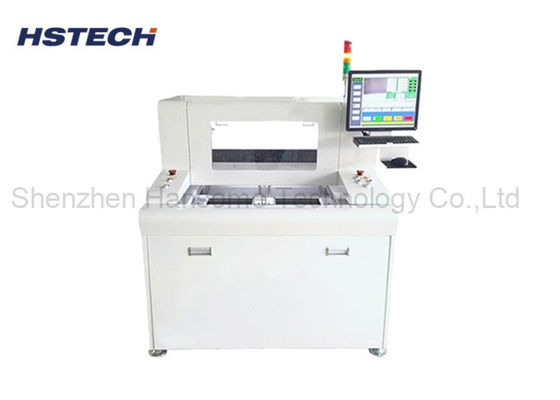

Instalación de control visual personalizado FPC placa de aluminio FR4 Curva PCB Router máquina
Introducción de la máquina
Esta máquina automática de enrutamiento de PCB con eje de enrutamiento de alta velocidad, equipada con doble plataforma, servomotor de 4 ejes,
El eje se mueve de acuerdo con la programación preestablecida, separando automáticamente el agujero de estampado, la placa conectada, la placa curva y otras placas de forma irregular.Detección CCD de la vía de separación, puede comprobar el proceso de separación en cualquier momento.
Principales características
1, eje de enrutamiento de alta velocidad, 6000 rpm.
2, funcionamiento de Windows, ubicación manual o importación de archivos.
3Detección por CCD.
4, incluido el colector de polvo interno.
5Apto para la separación de placas de FPC, placas de aluminio, FR4, etc.
6Se utiliza principalmente para la separación de placas conectadas con agujeros de estampado, placas curvas, en lugar de placas tradicionales de corte en V.
Septificación
| Modelo | RM-560 | ||
| Estructura | Espinilla única, plataformas de trabajo dobles | ||
| Tamaño de la máquina ((mm) | 1000*1200*1550 | ||
| Peso bruto | 700 kg de peso | ||
| Tamaño del colector de polvo ((mm) | 625*600*1600 | ||
| Método de recogida de polvo | Colección de fondo | ||
| Tamaño de la plataforma de trabajo | 300*400 mm | ||
| Tipo de conducción de la plataforma | Plataforma rotativa doble, cortadora de precisión con inversor de motor de 3 fases | ||
| Sistema de conducción | Eje X/Y/Z accionado por un servomotor,eje W accionado por un inversor de frecuencia de tres fases | ||
| Eje de enrutamiento | 6 000 rpm | ||
| Velocidad de corte | 1 a 100 mm/s | ||
| Precisión de corte | ± 0,05 mm | ||
| Precisión de repetición | ± 0,02 mm | ||
| Velocidad de movimiento del eje | Se aplican las siguientes medidas: | ||
| Sistema del eje Z | A motor de tornillo, doble guía | ||
| Kit de enrutador | corte de fresado,φ0,8~φ3,0 rotación a la izquierda,acero de tungsteno | ||
| Control de la vida útil de la herramienta | Control de programas de software | ||
| Función de protección activa | cortina de luz segura | ||
| Puerta de seguridad | Puerta manual | ||
| Alarma de error | - ¿ Qué? | ||
| Método del programa | Auto-programación, cámara controlada por teclado y ratón | ||
Detalles de la máquina
Eje de enrutamiento de alta velocidad y colector de polvo interno
Sistema operativo Windows7/10 versión en inglés, sencillo de depurar y operar.
