| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicarán las siguientes medidas: |
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Caja de empaquetado |
| Tiempo de entrega: | Entre 3 y 5 días hábiles |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por semana |
| Nombre del producto: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de | Aplicación: | El número de equipos de ensamblaje y de ensamblaje |
|---|---|---|---|
| Calidad: | 100% probado | Garantización: | 1 año |
| Material del bloque aislante térmico: | OJEADA | Método de medición de la temperatura: | PT100 |
| Presión del aire en la jeringa: | 0 ~ 2,0Kpa |
Diseño modularizado de válvula de chorro PUR HS-PF-PUR30CC ancho de línea mínimo de 0,17 mm para que coincida con cualquier plataforma de movimiento en el mercado
Principio y control
Válvula de inyección de 30CC PUR
1.La válvula de inyección PUR consta de un módulo de calefacción por tambor, un módulo de tapa presurizada, un módulo de calefacción por boquilla, un módulo de vía de flujo, un módulo de cuerpo de válvula y un módulo de disipación de calor.
2El módulo de calefacción del barril lleva el barril, así como el calentamiento de una sola etapa con temperatura controlable.
3El módulo de tapa presurizada sella y presiona el tambor y controla la presión de salida a través del controlador.
4El módulo de disipación de calor disipa el calor y reduce el ruido del cuerpo de la válvula.
5.La válvula de inyección piezoeléctrica adopta un diseño modular, la parte en contacto con el gel está diseñada como el módulo del corredor,y la parte no en contacto con el gel está diseñada como el módulo del cuerpo de la válvula.
6El módulo de trayectoria de flujo se puede cambiar para satisfacer los requisitos de distribución en diferentes aplicaciones.
7.Diámetros de las boquillas en serie (de 40 μm a 500 μm).
8Las boquillas se clasifican en tipo de chorro plano, tipo de aguja y tipo de extensión.
9.Los módulos del corredor deben limpiarse regularmente en un limpiador ultrasónico. Los sellos no deben sumergirse en disolventes orgánicos. Se requieren herramientas especiales para limpiar las boquillas para evitar daños en las boquillas..
Control de válvula de chorro

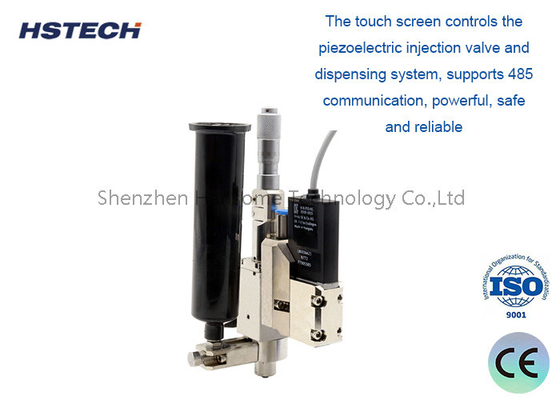

1La pantalla táctil controla la válvula de inyección piezoeléctrica y el sistema de distribución, admite la comunicación MES, potente, segura y confiable.
2La pantalla táctil adopta el modo de control gráfico, los componentes del sistema de distribución y la función de visualización de control se muestran gráficamente, lo que es conciso e intuitivo.
3Dispositivo de calefacción con boquilla: antes de dispensar, se requiere que la boquilla se caliente a una temperatura adecuada. El dispositivo de calefacción adopta un modo de calefacción de una etapa.
4El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.
Calentamiento por boquilla y por barril
1.La boquilla debe calentarse a una temperatura adecuada antes de dispensarla.
2El calentamiento en la boquilla mantiene la temperatura constante del gel para cumplir con el mejor rendimiento del gel.
Especificación
| Modelo | Se aplicarán las siguientes medidas: | Se aplicará el método de ensayo de la norma HS-PF-PUR300CC-A/B |
| Tamaño (L*W*H) | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: |
| Peso | Alrededor de 1,2 kg | Aproximadamente 1,5 kg. |
| Material del bloque aislante térmico | El PEEK | El PEEK |
| Método de medición de la temperatura | PT100 | PT100 |
| Temperatura de calentamiento en barril | ≤ 150 °C | ≤ 160°C |
| Presión del aire en la jeringa | 0 ~ 2,0Kpa | 0 ~ 2,0Kpa |
| Precisión de distribución del pegamento | > 98 por ciento | > 98 por ciento |
| Ancho mínimo de la línea de pegamento | 0.35MM | 0.5 mm |
| Rango de viscosidad | 1 ~ 100000Cps | 1 ~ 100000Cps |
| Velocidad del chorro | 200 puntos/seg | 200 puntos/seg |
| Material de las válvulas | Acero inoxidable súper duro | Acero inoxidable súper duro |
| Material de las boquillas | Acero de tungsteno | Acero de tungsteno |
| Tensión de calefacción | Las demás: | Las demás: |
| Temperatura de calentamiento del asiento | ≤ 250 °C | ≤ 250 °C |
| Presión del aire de la válvula | 6.5 ~ 7.0Kpa | 6.0~7.0Kpa |
| Volumen de distribución del pegamento | 0.3nl | 0.3nl |
| Diámetro de la mayor cantidad de adhesivos | 0.3MM | 0.4MM |
| Fuente de energía | Gas comprimido seco | Gas comprimido seco |
| Líquido aplicable | PUR adhesivo de fusión en caliente, productos de silicona, resina epoxi, etc. | La mayoría de los adhesivos de fusión en caliente, silicona, pegamento rojo, resina epoxi, pegamento negro, etc. |
Ventajas

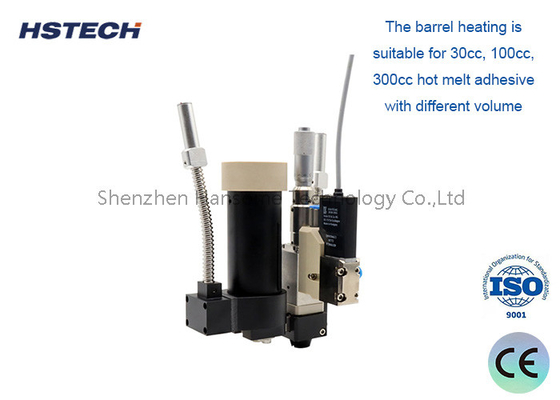

1El calentamiento por barril es adecuado para adhesivo de 30cc, 100cc, 300cc de fusión en caliente con volumen diferente.
2Diseño modular, fácil de reemplazar piezas, simple depuración, amplia gama de aplicaciones de proceso.
3El volumen de pulverización puede ser preciso hasta 0,3 nL, la precisión de la consistencia de la mancha adhesiva de pulverización es de hasta 98%.
4Se puede realizar un ancho de línea mínimo de 0,17 mm, diámetros de puntos mínimos de 0,15 mm del proceso de pulverización de pegamento de fusión caliente.
5Puede coincidir con cualquier plataforma de movimiento en el mercado.
Campo de aplicación
SMT/FPC/PCB, ensamblaje, ensamblaje de pantallas planas, embalaje de semiconductores, industria de LED, industria de equipos médicos, industria de ropa interior sin marcado.
