| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | El ARM-710 |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Casilla de madera, protección contra espuma |
| Tiempo de entrega: | 20~30 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram, D/P |
| Capacidad de la fuente: | 50 juegos por mes |
| Nombre del producto: | Máquina de enrutador PCBA en línea | El material: | Las hojas |
|---|---|---|---|
| Tamaño del PCB: | 50x50~350x350m m | espesor del PCB: | 0.4-6m m |
| Altura de la transmisión: | Las demás partidas | Fuente de alimentación: | AC380V, 50/60HZ |
| Velocidad de separación: | 1-100 mm/s | Comunicación: | SMEMA |

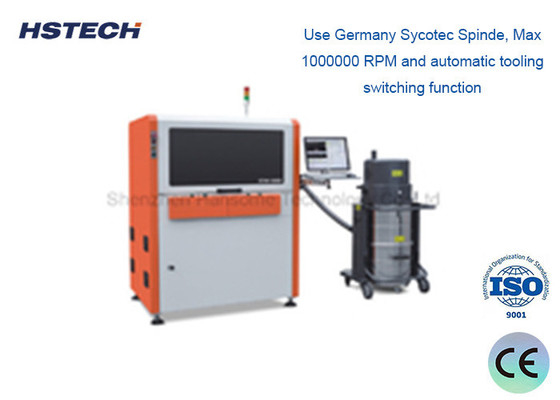

100000 RPM Sistema de CCD de Eje en línea de PCB Depaneling Router Machine sin Jig
Introducción
Esta máquina es un sistema de enrutador en línea totalmente automático, con cargador y descargador para la línea de prueba ATE, husillo de alta velocidad, fuerza de baja tensión para cortar el PCBA y garantizar la precisión y la claridad.
Características
1, Utilice Alemania Sycotec Spinde, Max 1000000 RPM y función de conmutación automática de herramientas.
2El cepillo ESD en la parte inferior del PCBA, tiene un efecto de absorción de polvo perfecto.
3, excelente sistema de CCD con cámara de imagen, lente Moritex y fuente de luz de nivel de medición, para apoyar la calibración, compensación y posicionamiento de la máquina,con una gran estabilidad y capacidad anti-disturbación.
4, Solución perfecta de enrutamiento sin Jig, soporte de tamaño de PCB de 20 * 20 ~ 350 * 350 mm, y dispositivo de recogida puede realizar una remoción e instalación rápidas, alta confiabilidad y bajo costo.
5, Repertorio de herramientas estándar con tres tipos de 3.175 herramientas, cada una con 10pcs en el interior. Con sistema de sujeción de precisión y sistema de elevación,X1,Y1 y Z1 para cambiar las herramientas
6, Solución de descarga1: el PCBA, después de cortado, se colocará en la correa ESD, y luego se introducirá en la línea de ensayo o de ensamblaje.Solución de descarga 2: Con la unidad de descarga de lotes, la pinza acoplará la bandeja.
7El corte de fresado es accionado por un husillo de alta velocidad con las ventajas de una fuerza de corte reducida, alta precisión, bajo ruido, y adecuado para todas las formas de pcba, como redondo, línea recta, tipo L o U,Cuadrados y formas de arco.
8, Win7/Win10 versión en inglés del sistema
Especificación
| Modelo | El ARM-710 | El ARM-711 |
| Tamaño máximo del PCB | Las demás: | |
| Tamaño mínimo del PCB | Las demás: | |
| espesor de los PCB | 0.4-6 mm | |
| Altura de la transmisión | Las demás partidas | |
| Dirección del transporte | De izquierda a derecha | |
| Velocidad de transporte | La velocidad máxima es de 1500 mm/s (máx.) | |
| Modo de carga | Esquinas de guía de transporte de tipo sección | |
| Ajuste de la anchura del carril | Automático | |
| Interfaz de comunicación | El SMEMA | |
| Posicionamiento de los PCB | Clampado de los rieles de guía superior e inferior | |
| Sistema de recogida | Sistema de sujeción giratorio de 360 grados, 2 grupos de boquillas de succión al vacío; 4 grupos de unidades de transporte de correa ESD/transmisión de paneles de lotes como máximo | |
| Espinillo de corte/velocidad | 100,000 rpm/min, marca alemana | 60,000 rpm/min, marca alemana |
| Cambio automático de herramientas | - ¿ Qué? | - No, no lo sé. |
| Comprobar el cuchillo roto | - ¿ Qué? | - ¿ Qué? |
| Velocidad de separación | 1 a 100 mm/s | |
| Precisión de corte | ± 0,05 mm | |
| Conjunto de fresado | φ0,8~φ3,0 posicionamiento lateral derecho, eje de acero de tungsteno | |
| Precisión de posicionamiento repetida | ± 0,02 mm | |
| Velocidad de movimiento coordinada | Se aplicará el método siguiente: | |
| Tipo de placa exterior | Unidad de transporte de correa ESD / de transmisión de paneles por lotes | |
| Recolección de residuos | Salida por vía férrea | |
| Programación del procedimiento | GERBER Importación de dibujos / programa de edición a través del sistema visual | |
| Suministro de aire | 5 a 8 kg/cm3 | |
| Fuente de alimentación | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. | |
| Tamaño de la máquina | Las dimensiones de las placas de ensamblaje son las siguientes: | |
| Peso | Aproximadamente 1000 kg | |
Tamaño de la máquina
Detalles
1, Cambio automático de herramienta de corte 2, Detección de cuchillo roto 3, Modo de producción automático
4, Función de estadísticas del SPC y sistema ERP de coincidencia
5, Opcional para el colector de polvo de vacío a prueba de explosión y el monitor de volumen de aire
Perfecto sistema de enrutamiento PCBA sin Jig para fijar la placa, soporte 20x20 ~ 350x350mm tamaño de PCB y el dispositivo de recogida puede realizar
Rápido desmonta e instalación, alta fiabilidad y bajo coste.
Descarga en línea del cinturón ESD
Solución de descarga 1: el PCBA, después de separarse, se colocará en la correa ESD y luego se introducirá en la línea de ensayo/ensamblaje.
Solución de descarga 2: con la unidad de descarga de lotes ARM710-1, la abrazadera se colocará en la bandeja de ARM710.
