| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | RM-560 |
| Cantidad de orden mínima: | 1 conjunto |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 15~20 días del trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 50 juegos por mes |
| Nombre del producto: | Máquina de enrutador PCBA | Plataforma: | El doble. |
|---|---|---|---|
| GUÍA: | HIWIN | Válvulas: | Ac380V 50 Hz |
| otro Nombre: | Router automático del PWB | Eje de enrutamiento: | 6 000 rpm |
| Motor de accionamiento: | Motor de servicio | Garantización: | 1 año |
| Alta luz: | Máquina de detección de CCD PCBA de enrutador,Máquina de enrutador PCBA de doble plataforma,Máquina de enrutador PCBA con servomotor |
||

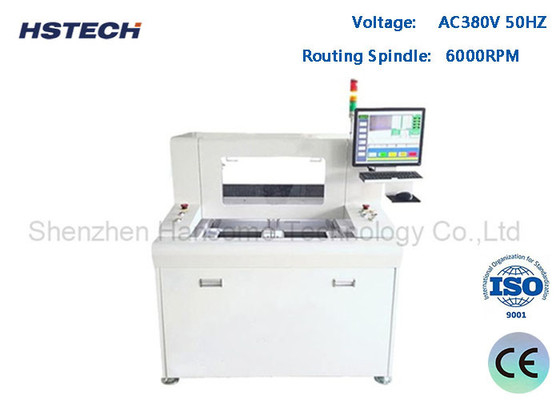

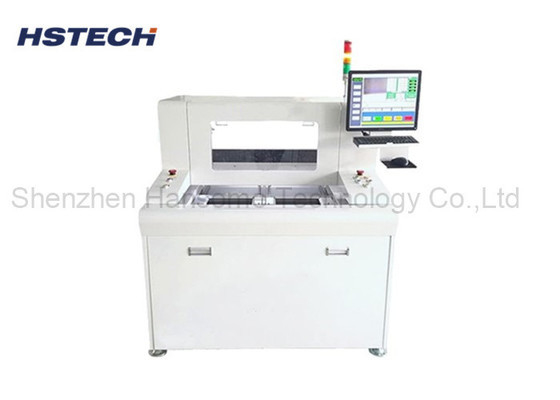

Servo motor de eje X/Y/Z PCBA Router Machine Detección CCD con doble plataforma
Introducción
Esta máquina automática de enrutamiento de PCB con eje de enrutamiento de alta velocidad, equipada con doble plataforma, servomotor de 4 ejes,
El eje se mueve de acuerdo con la programación preestablecida, separando automáticamente el agujero de estampado, la placa conectada, la placa curva y otras placas de forma irregular.
El sistema de operación de la ventana de uso de la máquina, detección CCD de la vía de separación, puede comprobar el proceso de separación en cualquier momento.
Características
Este separador de PCB adopta x, y, z servo motor y sistema de conducción y tornillo de bola, tren de guía lineal asegurando que la máquina funcione sin problemas y con precisión, movimiento precisión inferior a 0,01mm, precisión de enrutamiento entonces 0.05 mm.
El diseño de estaciones de trabajo dobles rotativas permite un funcionamiento continuo, mejorando en gran medida la eficiencia de la producción.
La máquina está equipada con CcD de alta resolución, utiliza el método de programación de aprendizaje directo con el cursor cruzado de CCD, muy fácil de operar, el software puede ejecutar punto, línea, arco,El orden para cortar una forma diferente de tablero con paneles.Tiene función de posicionamiento de marca, puede corregir automáticamente el desplazamiento de coordenadas cuando la posición del PCB cambia.Sistema Windows y inglés completo software desarrollado por sí mismo hace la programación y
Equipado con un eje de rotación de alta calidad, con aire refrigerado y larga vida útil.El corte de molienda puede utilizarse como sección 2 o 3 , sólo tiene que establecer el parámetro en el software, que ha prolongado en gran medida la vida útil de corte fresado.
Equipado con un ventilador ionizador antiestático que puede eliminar la estática y eliminar el polvo.
Principales características
1, eje de enrutamiento de alta velocidad, 6000 rpm.
2, funcionamiento de Windows, ubicación manual o importación de archivos.
3Detección por CCD.
4, incluido el colector de polvo interno.
5Apto para la separación de placas de FPC, placas de aluminio, FR4, etc.
6Se utiliza principalmente para separar el tablero conectado con el agujero de estampado, el tablero curvo, en lugar del tablero de corte en V tradicional.
Septificación
| Modelo | RM-560 | ||
| Estructura | Espinilla única, plataformas de trabajo dobles | ||
| Tamaño de la máquina ((mm) | 1000*1200*1550 | ||
| Peso bruto | 700 kg de peso | ||
| Tamaño del colector de polvo ((mm) | 625*600*1600 | ||
| Método de recogida de polvo | Colección de fondo | ||
| Tamaño de la plataforma de trabajo | 300*400 mm | ||
| Tipo de conducción de la plataforma | Plataforma rotativa doble, cortadora de precisión con inversor de motor de 3 fases | ||
| Sistema de conducción | Eje X/Y/Z accionado por un servomotor,eje W accionado por un inversor de frecuencia de tres fases | ||
| Eje de enrutamiento | 6 000 rpm | ||
| Velocidad de corte | 1 a 100 mm/s | ||
| Precisión de corte | ± 0,05 mm | ||
| Precisión de repetición | ± 0,02 mm | ||
| Velocidad de movimiento del eje | Se aplican las siguientes medidas: | ||
| Sistema del eje Z | A motor de tornillo, doble guía | ||
| Kit de enrutador | corte de fresado,φ0,8~φ3,0 rotación a la izquierda,acero de tungsteno | ||
| Control de la vida útil de la herramienta | Control de programas de software | ||
| Función de protección activa | cortina de luz segura | ||
| Puerta de seguridad | Puerta manual | ||
| Alarma de error | - ¿ Qué? | ||
| Método del programa | Auto-programación, cámara controlada por teclado y ratón | ||
Detalles de la máquina
Eje de enrutamiento de alta velocidad y colector de polvo interno
Sistema operativo Windows7/10 versión en inglés, sencillo de depurar y operar.
