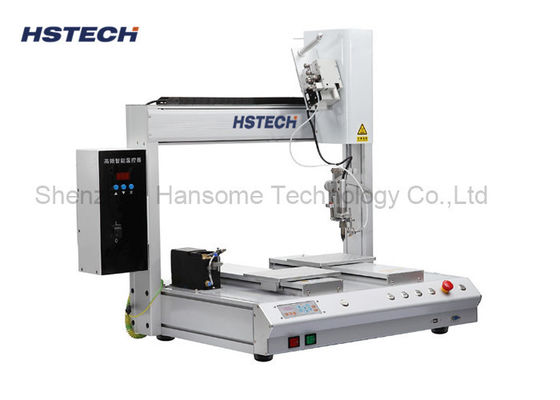

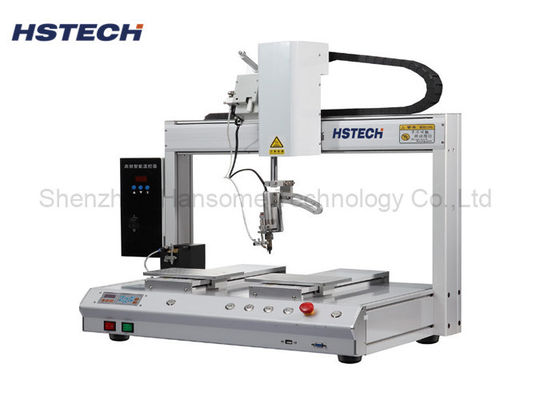

Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm

Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm

  • Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm
  • Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm
Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm
Datos del producto:
Lugar de origen: China.
Nombre de la marca: HSTECH
Certificación: CE
Número de modelo: Las demás:
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: negotiable
Detalles de empaquetado: Envases de madera, con espuma en el interior
Tiempo de entrega: Entre 5 y 7 días hábiles
Condiciones de pago: D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 200 piezas al mes
Contacto
Descripción detallada del producto
Nombre del producto: Máquina de soldadura automática de 5 ejes Rango de movimiento: 500x300x300x100mm
Cabeza de soldadura: No casado Plataforma: Plataforma de funcionamiento doble de Y
Válvulas: El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido Especificación del alambre de soldadura: 0.6~1.0 mm
Utilización: Soldadura de PCB, soldadura de placas de circuito
Resaltar:

Máquina que suelda robótica

,

Máquina de soldadura automática

0.6 a 1.0 mm Robó/máquina de soldadura de PCB compatible con cable de soldadura para el control del calentamiento



Introducción



Esta máquina de soldadura automática es una máquina de plataforma doble Y de cabeza de soldadura de rotación única, rango de movimiento 500x300x300x100mm, rango de movimiento del eje X también se puede extender a 600mm,La máquina se utiliza en la fábrica de fabricación electrónicaEs especialmente adecuado para placas de circuito mixto, componentes sensibles al calor y dispositivos sensibles en el proceso de back-end SMT,también ampliamente utilizado en alambre de soldadura de PCB, enchufe de cargador, soldering, enchufe de conector, terminal de CC, soldadura de luz de tira LED y otros campos.



Especificación



Modelo Las demás partidas del anexo II Las demás partidas del anexo II
Válvula de tensión Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
Rango de trabajo X/Y1/Y2/Z 500*300*300*100 mm Se trata de una muestra de las características de las máquinas de ensayo.
Eje R 360 grados
Velocidad de movimiento X/Y/Z máximo 300 mm/s
Sistema de conducción Motor paso a paso, cinturón de tiempo
Guía lineal Guía de alta precisión de la marca de Taiwán
Precisión de repetición ± 0,02 mm
Programación El colgante de enseñanza
Sistema de control Tabla de control
Almacenamiento de programas
Puede almacenar mil conjuntos de datos de procesamiento y una sola
El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento
(cinco mil puntos de procesamiento)
Espacio de almacenamiento de archivos
Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta
Espacio de almacenamiento 3M (100.000 puntos de procesamiento)
Documento de apoyo CAD, CorelDRAW
Limpieza de estaño de hierro Limpieza de aire/neumático
Interfaz externa Se aplican las siguientes condiciones:
Método de soldadura Soldadura en punto/arrastramiento
Peso 65En kg 70 kg de peso
Dimensión de la máquina

715*585*800 mm

815*685*800 mm



Características



1,Aplicable a diferentes tipos de productos. La temperatura de soldadura se puede ajustar libremente (Se puede ajustar una temperatura diferente para cada unión de soldadura)

2La unidad de soldadura de hierro se puede ajustar en múltiples direcciones, lo que puede proteger el PCB y los componentes de daños.

3,Eje de trabajo, doble plataforma de trabajo, con eje de rotación R.

4Apoya muchos métodos de soldadura, soldadura puntual, soldadura por arrastre y otras funciones.

5,Enseñar a los estudiantes a programar, puede salvar al máximo 99 grupos de programa.

6,Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta 3M de espacio de almacenamiento (100.000 puntos de procesamiento)

7Temperatura controlada numéricamente (condicionador de aire estático: +/- 1C).
8En el proceso de soldadura, la punta de soldadura tiene una rápida recuperación de calor y una larga vida útil.

9, motor paso a paso y control de la correa de tiempo, equipado con guía lineal de la marca de Taiwan al mismo tiempo.



Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm 0

Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm 1

Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm 2
