| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-S331R |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | 2900~4000USD/set |
| Detalles de empaquetado: | Paquete de madera, con espuma dentro |
| Tiempo de entrega: | 5 ~ 7 Días de trabajo |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 PC por mes |
| Nombre de producto: | Máquina que suelda auto de escritorio | El otro nombre: | Robot que suelda automático |
|---|---|---|---|
| Plataforma de funcionamiento: | Sola estación | Punto de soldadura: | Sola extremidad |
| Eje móvil: | eje 4 | Voltaje: | AC220V/110V |
| Uso: | PWB Soldeing, soldadura, el soldar de la placa de circuito | Peso: | 60kg |
| Alta luz: | máquina que suelda auto,equipos de soldadura automatizados |
||

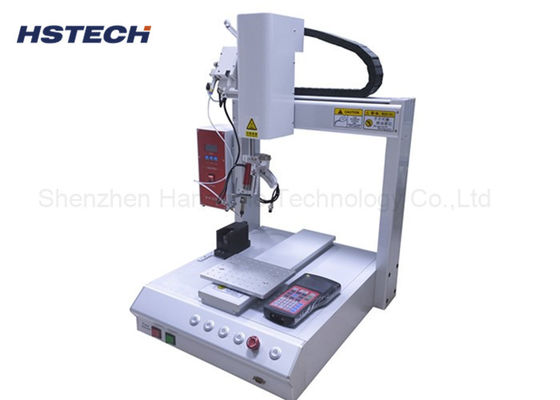

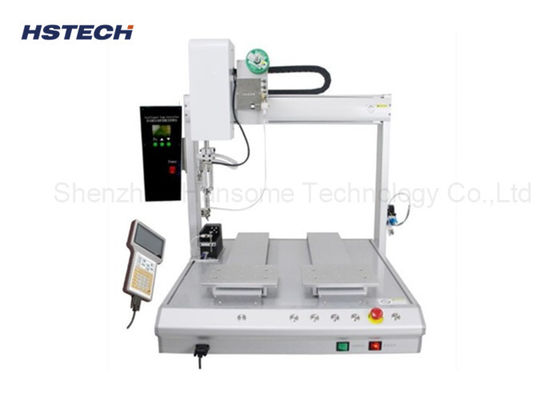

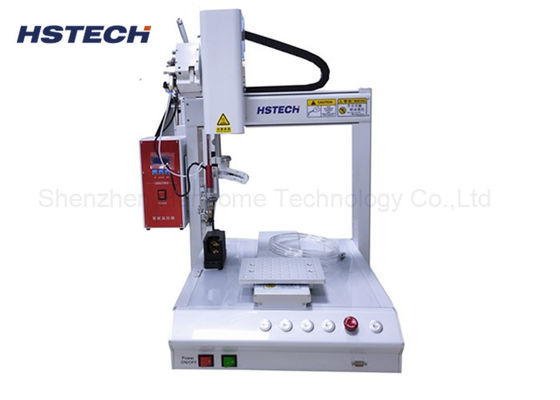

Operación automática Hiwin Guía Cinturón de tiempo CAD Archivo de importación Máquina de soldadura de PCB
Introducción
Esta máquina de soldadura automática es un sistema de escritorio X / Y / Z eje de movimiento, más la rotación de la cima de soldadura, por lo que lo llamamos 4 eje máquina de soldadura automática,La máquina adopta la presión del aire y la electricidad impulsada, a través de la programación manual de los puntos de soldadura, a continuación, lograr la operación automática.La máquina se utiliza principalmente en la industria de la fabricación electrónica para lograr la soldadura ciega que en la soldadura de reflujo y la soldadura de onda no puede hacerEs especialmente adecuado para placas de circuito mixto, componentes sensibles al calor y dispositivos sensibles en el proceso de back-end SMT, también ampliamente utilizado en alambre de soldadura de PCB, enchufe de cargador, soldadura,enchufe del conector, terminal de corriente continua, soldadura de luz de tira LED y otros campos.
Características
1, 4Axis trabajando, X / Y / Z y R movimiento de rotación, lograr muchos ángulos de soldadura propósito.
2, El soldador sin nitrógeno, muy seguro y protector del medio ambiente,
3, La cabeza de soldadura se puede ajustar en múltiples direcciones, lo que puede proteger el PCB y los componentes de daños.
4,Utilice la cabeza de hierro como punto base para alinear la posición de la tecla del producto, presione la tecla de entrada, el programa generará automáticamente este punto en el sistema,Luego establecer los datos sobre el punto y así sucesivamente.
5Utilizando una alta precisiónEl motor paso a paso y el sistema impulsado por la correa de tiempo, y los algoritmos avanzados de control de movimiento para mejorar eficazmente la precisión y la repetibilidad del posicionamiento del movimiento.
6, La máquina con función de limpieza automática, que puede hacer que el procesamiento de la soldadura sea más estable y prolongar la vida útil del hierro de soldadura.
7, Con el colgante de enseñanza LCD de mano, la programación es simple y fácil de aprender.
Especificación
| Modelo | Se aplicarán las disposiciones siguientes: |
| Válvula de tensión | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| Rango de trabajo X/Y/Z | 300*300*100 mm |
| Eje R | 360 grados |
| Velocidad de movimiento X/Y/Z | máximo 300 mm/s |
| Sistema de conducción | Motor paso a paso, cinturón de tiempo |
| Guía lineal | Guía de alta precisión de la marca de Taiwán |
| Precisión de repetición | ± 0,02 mm |
| Programación | El colgante de enseñanza |
| Sistema de control | Tabla de control |
| Almacenamiento de programas |
Puede almacenar mil conjuntos de datos de procesamiento y una sola
El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento
(cinco mil puntos de procesamiento)
|
| Espacio de almacenamiento de archivos |
Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta
Espacio de almacenamiento 3M (100.000 puntos de procesamiento)
|
| Limpieza de estaño de hierro | Limpieza de aire/neumático |
| Interfaz externa | Se aplican las siguientes condiciones: |
| Método de soldadura | Soldadura en punto/arrastramiento |
| Peso | 48 kg de peso |
| Dimensión de la máquina |
520*585*800 mm |
