| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-FS5331R |
| Cantidad de orden mínima: | 1 set |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 5 ~ 7 Días de trabajo |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 PC por mes |
| Nombre de producto: | robot que suelda automático Piso-permanente | cuerpo de máquina: | estructura del metal |
|---|---|---|---|
| Lata del hierro: | Solo | Plataforma: | Plataforma de funcionamiento doble de Y |
| guía linear: | HIWIN | Uso: | PWB Soldeing, soldadura, el soldar de la placa de circuito |
| Alta luz: | máquina que suelda auto,equipos de soldadura automatizados |
||

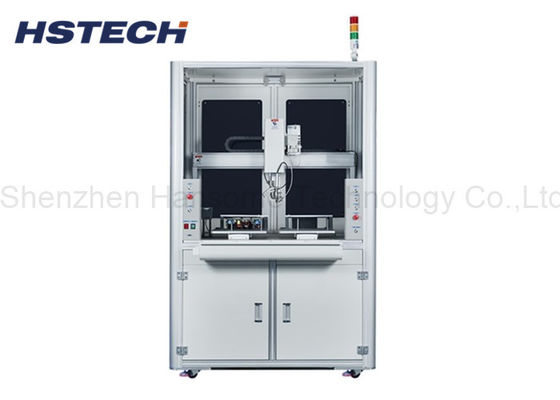

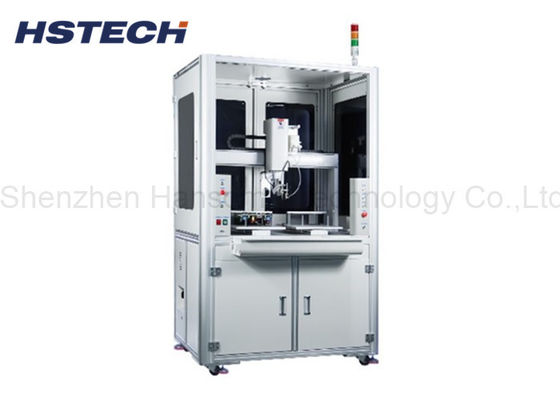

Máquina de soldadura robótica de pie con pluma de soldadura de guía lineal
Introducción
Este modelo de máquina de soldadura automática es el modelo de robot de soldadura de pie en el suelo, diferente de la máquina de soldadura de escritorio, es un robot de soldadura más conveniente y flexible.Esta máquina adopta el sistema de trabajo de 5 ejes, con doble plataforma de soldadura, soldador único/punta
La máquina es adecuada para muchos tipos de soldadura de PCBA, unLos robots de soldadura automática reemplazan la soldadura manual para mejorar la eficiencia del trabajo y la calidad de la soldadura.
Características
1, cuerpo de máquina de estructura metálica duradera, modelo de pie en el suelo, operación de doble plataforma.
2,5 Ejes en funcionamiento, con eje de rotación R.
3, 500 * 300 * 300mm distancia de viaje, el rango de viaje se puede personalizar según los requisitos del cliente.
4, soldadura única el rango móvil tiene muchas opciones depende de la dimensión del producto, también se puede personalizar para doblar o triplicar soldadura doble.
5Apoya muchos métodos de soldadura, soldadura puntual, soldadura por arrastre y otras funciones.
6,Enseña la programación de pendentes, configuración manual de todos los puntos de soldadura, también soporta la importación de dibujos CAD.
7, Usando de alta calidad Taiwan Hiwin marca Guía lineal, garantizar la precisión de movimiento.
8, La máquina adopta el motor paso a paso y el control de la correa de cronometraje.
Especificación
| Modelo | Las demás partidas del anexo II | Las demás partidas del anexo II | |
| Válvula de tensión | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | ||
| Rango de trabajo X/Y1/Y2/Z | 500*300*300*100 mm | Se trata de una muestra de las características de las máquinas de ensayo. | |
| Eje R | 360 grados | ||
| Velocidad de movimiento X/Y/Z | máximo 300 mm/s | ||
| Sistema de conducción | Motor paso a paso, cinturón de tiempo | ||
| Guía lineal | Guía de alta precisión de la marca de Taiwán | ||
| Precisión de repetición | ± 0,02 mm | ||
| Programación | El colgante de enseñanza | ||
| Sistema de control | Tabla de control | ||
| Almacenamiento de programas |
Puede almacenar mil conjuntos de datos de procesamiento y una sola
El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento
(cinco mil puntos de procesamiento)
|
||
| Espacio de almacenamiento de archivos |
Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta
Espacio de almacenamiento 3M (100.000 puntos de procesamiento)
|
||
| Documento de apoyo | El CAD | ||
| Limpieza de estaño de hierro | Limpieza de aire/neumático | ||
| Interfaz externa | Se aplican las siguientes condiciones: | ||
| Método de soldadura | Soldadura en punto/arrastramiento | ||
| Peso | 65En kg | 70 kg de peso | |
| Dimensión de la máquina |
715*585*800 mm |
815*685*800 mm | |
Configuración de la máquina principal
1, Doble soldadura de hierro, doble plataforma de trabajo en Y
2Programación de colgantes de enseñanza de mano
3Control de calefacción
4Control de estaño roto
5, conjunto de pluma de soldadura
6, punta de soldadura
7Componentes de estaño
8, caja de limpieza
