| Lugar de origen: | CHINA |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | HS-UD330 |
| Cantidad de orden mínima: | 1SET |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | paquete de madera |
| Tiempo de entrega: | 15~20 días del trabajo |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 sistemas por mes |
| Nombre de producto: | Descargador del PWB | El otro nombre: | Línea descargador de SMT |
|---|---|---|---|
| Tamaño del PWB: | 50*50~450*330m m | PWB que descarga tiempo: | Aproximadamente 6 segundos |
| Cambio de la revista en un cierto plazo: | Aproximadamente 30 segundos | Fuente de alimentación: | 220 V CA, 50/60 HZ |
| Grueso del PWB: | Min 4 mm | Comunicación: | SMEMA |
| Alta luz: | Descargador del vínculo del PWB de 3 revistas,Descargador del vínculo del PWB del botón del LED,descargador del PWB de la anchura de 330m m |
||

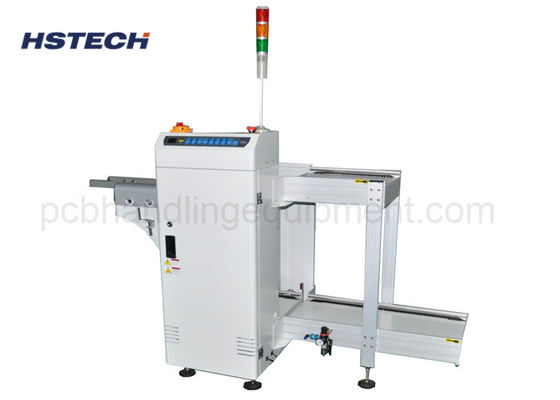

3 cargadores Botón LED de 330 mm de ancho / Control de pantalla táctil Descargador de enlace de PCB
Aplicación
Esta máquina de descarga de PCB utilizada en el final de la línea de producción SMT, se utiliza para recoger PCB en los cargadores.
Características
1, Mitsubishi PLC
2, con motor ZD.
3, una cinta transportadora de transporte más gruesa.
4, 3 revistas para cambiar, la parte superior de una revista, botón de lado 2 revistas.
5, modo de control de botón LED con pantalla de luz de 3 llor.
6, estructura de la máquina de acero inoxidable y perfil de aluminio, estable y fácil de mantener.
7, ajuste de ancho suave y paralelo con manivela de mano.
8, el empujador de precisión empuja los PCB a las cargadoras
9, abrazaderas neumáticas superior e inferior para sujetar el portacargamentos.
10, compatible con SMEMA.
Especificación
| Función | Esta unidad se utiliza para descargar los PCB. |
| Alturas de transporte | 910 ± 30 mm |
| Tiempo de carga del PCB | Aproximadamente 6 segundos |
| Cambio de revistas con el tiempo | Aproximadamente 30 segundos |
| Dirección del transporte | L~R, o R~L |
| Operación | Operación frontal |
| Lado fijo de la vía | Lado delantero ((o especificar) |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| Presión del aire | 4 a 6 bar |
| espesor de los PCB | Min 0,4 mm |
| Cuota del cargador | La parte superior: 1 pc, la parte inferior: 2 pc |
| Velocidad del transportador | 0.5-20M/min o personalizado |
| Selección del tono | 1-4 ((10 mm de ancho) |
| Señales | El SMEMA |
| Modelo | Se aplican las siguientes condiciones: | Las demás medidas de seguridad | Las demás medidas de seguridad | Las demás partidas del anexo |
| Duración eficiente del PCB | 50 * 50 ~ 350 * 250 mm | 50*50~455*330 mm | 50 * 50 ~ 530 * 390 mm | 50 * 50 ~ 530 * 460 mm |
| Dimensión de la máquina | Se aplican las siguientes medidas: | 2320*880*1200 mm | 2620*940*1200 mm | 2620*1080*1200 mm |
| Tamaño del cargador | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Peso | El peso total | El peso total es de: | 280 kg | 320 kg de peso |
