| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicará el método de ensayo. |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 sistemas por mes |
| Nombre del producto: | Cargador de PCB de 90 grados | Garantización: | 1 año |
|---|---|---|---|
| Control de las emisiones: | Pantalla táctil | PLC: | MITSUBISHI |
| Marca de la retransmisión: | Schneider | interruptor optoelectrónico: | - ¿ Qué? |
| El material: | De aleación de aluminio | Condición: | nuevo |
| El grosor: | 0.6-4.0 mm | señal: | SMEMA |
| Aplicación: | Asamblea electrónica | El color: | Plata |
| Sistema de control: | PLC | Producción de equipos OEM/ODM: | Disponible |
| Consumo de energía: | 200w | suministro de energía: | AC220V |
| Presión de aire: | 4-6bar | Velocidad: | 200-300pcs/min |
| El tipo: | Automático | Peso: | 220/240KG |

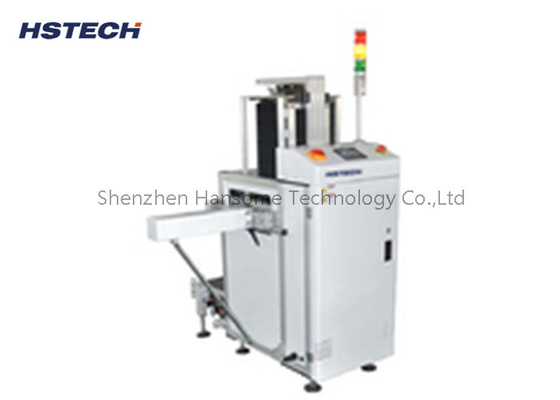

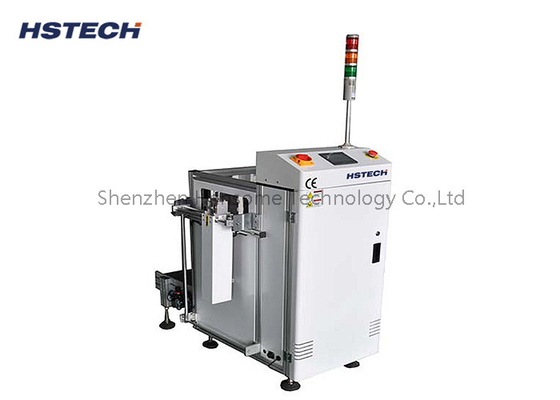

Línea de producción SMT inteligente de alta velocidad Máquina automática de carga de PCB de 90 grados
- ¿ Qué?Detalles técnicos
| Función | Esta unidad se utiliza para cargar los PCB y transportarlos en la línea de producción SMT. |
| Alturas de transporte | 910±30 mm |
| Tiempo de carga del PCB | Aproximadamente 6 segundos |
| Tiempo de reemplazo de la carcasa | Aproximadamente 30 segundos |
| Dirección del transporte | L~R, o R~L |
| Operación | Operación frontal |
| Lado fijo de la vía | Lado delantero ((o especificar) |
| Fuente de alimentación | con una frecuencia de corriente de 220 V,50/60 Hz,±El 10% |
| Presión del aire | 4 a 6 bar |
| espesor de los PCB | Min 0,4 mm |
| Cuota del cargador | La parte superior: 1 pc, la parte inferior: 2 pc |
| Selección del tono | 1-4 ((10 mm de ancho) |
| Velocidad del transportador | 0.5-20M/min o personalizado |
| Señales | El SMEMA |
Especificación
| Modelo | Se aplicará el método de ensayo. | Se aplicará el método HS-CLD390. |
| Duración eficiente del PCB | 50*50~455*330 mm | 50 * 50 ~ 530 * 390 mm |
| Tamaño de la máquina ((L*W*H) | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. | Se trata de una muestra de las características de las máquinas de ensayo. |
| Tamaño del cargador | 460*400*563 mm | 535*460*570 mm |
| Peso | El peso total es de: | 240 KG |
Características
1Diseño del módulo.
2Estabilidad mejorada por un diseño robusto.
3- Prueba del brazo de diseño económico.
4Ajuste de ancho paralelo y suave.
5- Tres cargadores de cargadores de aplicación.
6- Clampas neumáticas superior e inferior para asegurar el portacargamentos.
7No hay garantía de rotura de PCB durante la carga y descarga.
8.SMEMA es compatible.
Dibujo automático
Aplicación
Esta unidad se utiliza para cargar los PCB y transportarlos en la línea de producción SMT.
Sobre el embalaje
