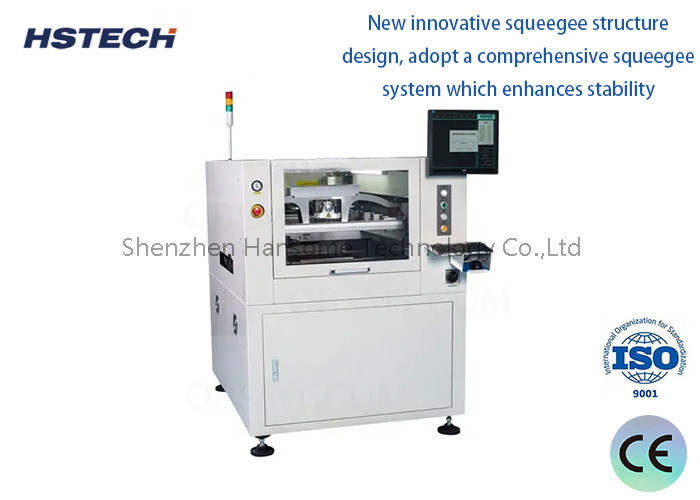

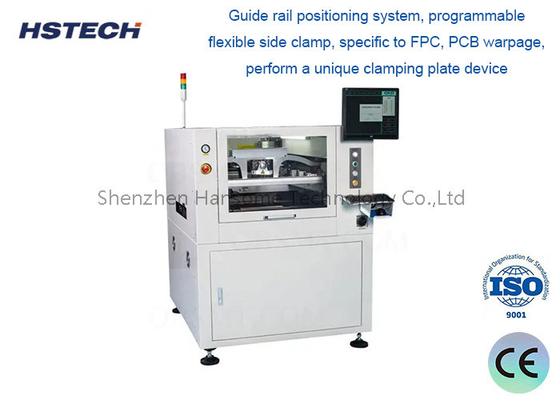

Máquina de impresión con estampillas de pasta de soldadura SMT

Nombre De La Marca:	GKG
Número De Modelo:	GSE
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,TUV,ROHS

Nombre del producto:

Impresora automática de la plantilla

Otros nombres:

Máquina de impresión de pasta de soldadura

Tamaño del PCB:

50x50~400x340m m

Alturas de transporte:

900±40m m

espesor de los PCB:

0.4~6m m

Interfaz de I/Ov:

El SMEMA

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

Máquina de impresión de estencillas de pasta de soldadura SMT

Especificación

Modelo	El GSE
Tamaño de la plantilla	El tamaño de la caja de seguridad es el siguiente:
	737x737mm (tamaño máximo)
	20-40 mm (espesor)
Tamaño máximo del PCB	Cuadro de las medidas 1 y 2
Tamaño mínimo del PCB	Las demás:
espesor de los PCB	0.4-6 mm
Página de PCB	máximo 1% de la diagonal del PCB
Alturas de transporte	Las demás partidas
Dirección del transporte	¿Qué quieres decir?
Velocidad de transporte	máximo 1500 mm/s, puede ajustarse
Método de transporte	Una etapa
Ajuste de la amplitud	automático
Interfaz de E/S	El SMEMA
Posicionamiento de los PCB (método de soporte)	Pín magnético/bloque de soporte/mesa hacia arriba y hacia abajo
Sistema de sujeción de PCB	Patenteado sobre el sujetador superior/el sujetador lateral
Cabeza de impresión	Dos cabezas de impresión motorizadas independientes
Presión del excavador	0.5 ~ 10 kg (control del programa)
Velocidad de impresión	6-200 mm/seg
Modo de impresión	Una / Dos veces
Tipo de excavadora	Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
Sistema de limpieza	Absorción de vacío reforzada, seco, húmedo, vacío tres modos
VAL del CCD	8x6 mm
Rango de ajuste de la máquina	La velocidad de rodaje de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo.
Visión	Busque hacia arriba/abajo Estructura óptica/CCD/Geometría

Especificación de toda la máquina

Precisión de posición de repetición	± 0,01 mm
Precisión de la impresión	± 0,025 mm
Tiempo del ciclo	Sección 2
Cambio de producto	Viejo: <3 minutos, nuevo: <5 minutos
Suministro de aire	4 ~ 6 kgf/cm
Fuente de alimentación	AC:220±10%, 50/60HZ, 2,5 kW
Método de control	P.C.
Sistema de funcionamiento	Windows XP/Win7
Las dimensiones de la máquina	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Peso de la máquina	Aproximadamente: alrededor de 1000Kg

Características

1Estable y fácil de ajustar, puede ajustar rápidamente la altura del alfiler superior de los PCB con diferentes espesores.

2Sistema de limpieza: El sistema de limpieza GKG está equipado con tres métodos de limpieza: limpieza en seco, limpieza en húmedo y limpieza con aspiradora.Si los clientes no necesitan utilizar la limpieza automática, la limpieza manual también puede utilizarse para reducir el tiempo de limpieza y mejorar la eficiencia de producción.y el aumento de la succión de vacío puede eliminar eficazmente la pasta residual en la pantallaLa parte del CCD está separada del sistema de aprendizaje. Cuando el CCD está funcionando, la parte del CCD se mueve de forma independiente.reducción de la carga del servomotor y mejora de la velocidad y precisión de la máquina.

3. Imagen y sistemas ópticos. Utilizando luz anular uniforme y luz coaxial de alto brillo, con la función de ajuste de brillo prometida,puede identificar eficazmente todos los tipos de puntos de marcado (incluidos los puntos de marcado aproximados), adecuado para PCB con diferentes colores, tales como el revestimiento de estaño, revestimiento de cobre, revestimiento de oro, pulverización de estaño, FPC, etc. La adopción de modelos matemáticos patentados GKG puede garantizar una alta precisión.

4. Un sistema de sujeción de rejilla de acero con una gran adaptabilidad. Puede imprimir bordes de pantalla de varios tamaños y reemplazar rápidamente módulos
línea de producción.

5. Utilizando la interfaz operativa Windows XP/win7, tiene una buena función de diálogo hombre-máquina, lo que facilita a los operadores familiarizarse rápidamente con la operación,Especialmente cuando se navega por los archivos del programa.La interfaz entre chino e inglés es fácil de cambiar, y tiene funciones tales como registros de operaciones, registro de fallas / autodiagnóstico de fallas / indicaciones de análisis de fallas / alarmas de luz.

6, prueba y análisis de calidad de impresión de pasta 2D, capaz de inspeccionar el cambio, la pasta insuficiente, falta y puente y otros defectos para garantizar la calidad de impresión.

Máquina de impresión con estampillas de pasta de soldadura SMT 0
