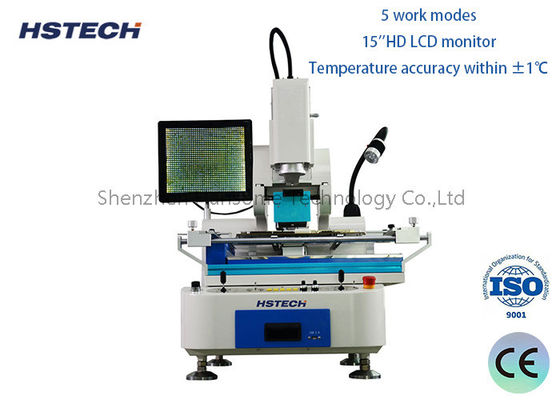

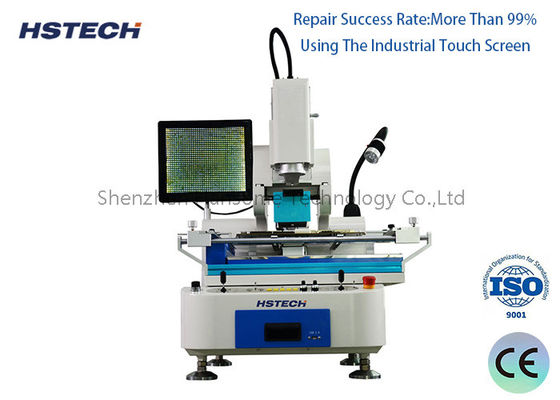

Estación automática de reelaboración BGA con precisión de montaje de ±0,01 mm MCGS Control de pantalla táctil y posicionamiento con láser

Nombre De La Marca:	HSTECH
Número De Modelo:	El HS-620
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Estación de retrabajo BGA

Garantía:

1 año

Control:

pantalla táctil

Sociedad Anónima:

mitsubishi

Marca del relé:

Schneider

Conmutador optoelectrónico:

OMRON

Material:

aleación de aluminio

Condición:

Nuevo

Espesor:

0.3 - 5 mm

Señal:

Smema

Solicitud:

Asamblea electrónica

Color:

Plata

Sistema de control:

Sociedad Anónima

OEM/ODM:

disponible

potencia total:

2600w

Fuente de alimentación:

CA 220 V.

Presión de aire:

4-6bar

Precisión de montaje:

±0,01 mm

Tipo:

Automático

Peso:

30kg

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Estación de retrabajo BGA con precisión de montaje de ±0

01 mm

Máquina de reparación de chips BGA con control de pantalla táctil MCGS

Descripción del producto

Equipo de manipulación de PCB con posicionamiento láser y control de pantalla táctil MCGS

Estación de retrabajo BGA con posicionamiento láser manual y automático y control de pantalla táctil MCGS

Especificaciones

Estación de retrabajo BGA	Modelo: HS-620
Fuente de alimentación	CA 220V±10% 50/60Hz
Potencia total	3500W
Potencia del calentador	Zona de temperatura superior 1200W, segunda zona de temperatura 1200W, zona de temperatura IR 2700W
Material eléctrico	Motor de accionamiento + controlador de temperatura inteligente PLC + pantalla táctil a color
Control de temperatura	Controlador de temperatura independiente, la precisión puede alcanzar ±1℃
Interfaz de temperatura	1 pieza
Forma de localización	Ranura en forma de V, las plantillas de soporte de PCB se pueden ajustar, la luz láser hace un centrado y posicionamiento rápidos
Dimensión general	L650mm * W630mm * H850mm
Tamaño de PCB	Máx. 450mm * 390mm Mín. 10mm * 10mm
Tamaño BGA	Máx. 80mm * 80mm Mín. 1mm * 1mm
Peso de la máquina	60KG
Uso	Reparación de chips / placa base de teléfono, etc.

Características principales

Sistema de operación automático y manual
Sistema de alineación óptica de cámara CCD de 5 millones de píxeles, precisión de montaje: ±0.01mm
Control de pantalla táctil MCGS
Sistema de posicionamiento láser
Tasa de éxito de reparación del 99,99%

Ventajas técnicas

Calentadores superior e inferior

Diseño integrado del cabezal de calentamiento de aire caliente y el cabezal de montaje

Tres zonas de calentamiento independientes con calentamiento rápido y gran diferencia de temperatura entre la plataforma de reparación y la BGA cercana

No afecta a la BGA circundante durante el proceso de calentamiento

Calentador inferior

Utiliza tecnología de placa de calentamiento de cerámica

Proporciona un calentamiento uniforme en toda la placa PCB

Control del área de calentamiento por infrarrojos

Controla las placas de calentamiento izquierda y derecha de forma independiente

Minimiza la salida de energía para la eficiencia energética
