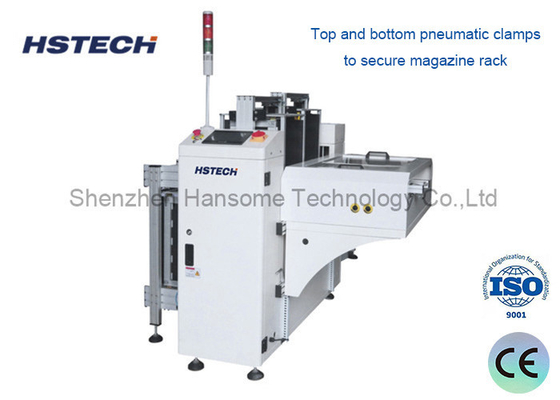

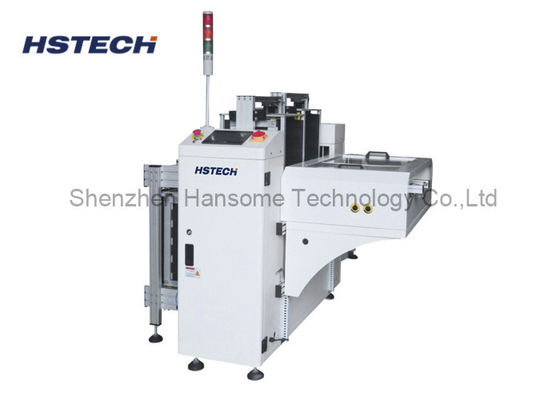

Línea de producción SMT Buena / No Buena Revista de separación de placa NG OK Descargador de PCB

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplican las siguientes condiciones:
Cuota De Producción:	1 juego
Precio:	Negociable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

NG OK Descargador

PWB que transporta altura:

910±30m m

Dimensión del PWB:

50*50~330*250m m

Fuente de alimentación:

220 V CA, 50/60 HZ

Qty de la revista:

Revistas de cada carril 2

Garantización:

1 año

Utilización:

Cadena de producción de SMT, planta de fabricación de SMT

Condición:

nuevo

Detalles de empaquetado:

Envases de madera, con espuma

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

Línea de producción SMT Buena / no buena placa Revista de separación NG OK Descargador de PCB

Introducción

Esta unidad se utiliza después de la AOI, al recibir la señal AOI de arriba, recoge automáticamente las placas NG/OK separadamente a la revista relevante.

Detalles técnicos

Función	Recoger las placas NG/OK por separado al recibir la señal.
Alturas de transporte	910 ± 30 mm
Dirección del transporte	L~R, o R~L
Tiempo de recogida de la junta	Cada 6 segundos aproximadamente
Cambio de revistas con el tiempo	Aproximadamente 30 segundos
Lado fijo de la vía	Frente
Lado de la operación	Frente
Cinturón transportador	DSE
espesor de los PCB	Min 0,6 mm
Selección del tono	1-4 ((10 mm de ancho)
Fuente de alimentación	Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero.
El poder	0.05kW
Presión del aire	4 a 6 bar
Consumo de aire	El valor máximo de la presión de retención será de:
Número de revistas	Revista superior: 1 y revista inferior: 2
Señales	El SMEMA
Opciones	1, modo de control con pantalla táctil. 2Ajuste automático de anchura. 3, cantidad de cargadores hasta el requerimiento del cliente.

Características

1,El control de programación PLC.

2, Utilizando un panel de control de membrana LED de contacto suave

3, configuración de pitch seleccionable.

4, las abrazaderas de nivel de cambio se proporcionan para la alineación de la revista.

5El neumático regula la presión.

6, alto rendimiento con corto tiempo de cambio de la revista.

7, Collect NG/OK board from AOI, automáticamente almacena las placas NG/OK.

8, la interfaz de comunicación SMEMA estándar.

Modelo

Modelo	Se aplican las siguientes condiciones:	Se aplican las siguientes condiciones:	Se aplicará a los vehículos de motor de motor de motor.	Se aplican los siguientes requisitos:
Duración eficiente del PCB	50 * 50 ~ 350 * 250 mm	5050~455330 mm	50 * 50 ~ 530 * 390 mm	50 * 50 ~ 530 * 460 mm
espesor de los PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Tamaño del cargador	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensión de la máquina	El tamaño de la superficie de la cubierta es igual o superior a:	Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero.	250018801200 mm	250021601200 mm
Peso	El peso total es de:	280 kg	Por ejemplo:	380 kg

Línea de producción SMT Buena / No Buena Revista de separación de placa NG OK Descargador de PCB 0

Equipo de la línea de producción SMT

1. Máquina SMT universal: mediante el uso del programa editado por el dispositivo para montar componentes en posiciones de piezas designadas,que puede montar SOP 28 pin o más (incluidos los componentes que pueden montarse en máquinas de alta velocidad)Las características de esta máquina son una alta precisión y diversidad, pero su velocidad de instalación es inferior a la de las máquinas de alta velocidad.
2. Soldadura por reflujo: Utilice pasta de soldadura SMT o pegamento rojo para establecer una curva de temperatura adecuada para completar la acción de soldadura entre la pasta de soldadura y la pieza.
3Descargador: La placa se carga en el cargador a través de una vía de transferencia.

Las etiquetas:

El cinturón transportador ESD garantiza el transporte seguro en el descargador de PCB para el flujo del proceso de la línea de producción SMT
