| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Las demás: |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envases de madera, con espuma en el interior |
| Tiempo de entrega: | 5~7 días laborables |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 piezas al mes |
| Nombre del producto: | Máquina de soldadura automática de 5 ejes | Gama de mudanza: | 500x300x300x100mm |
|---|---|---|---|
| Cabeza que suelda: | No casado | Plataforma: | Plataforma de funcionamiento doble de Y |
| Válvula de tensión: | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido | Especificación del alambre de soldadura: | 0.6 ~ 1.0 mm |
| Utilización: | PWB Soldeing, soldadura, el soldar de la placa de circuito |

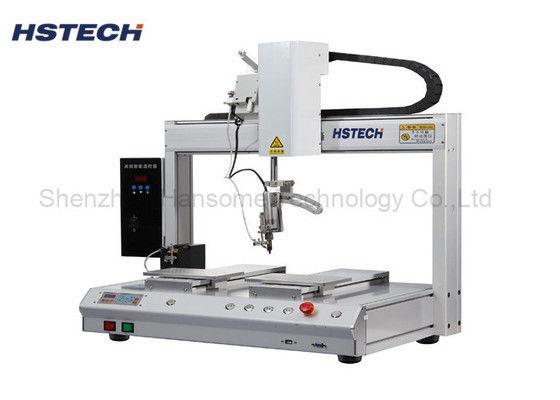

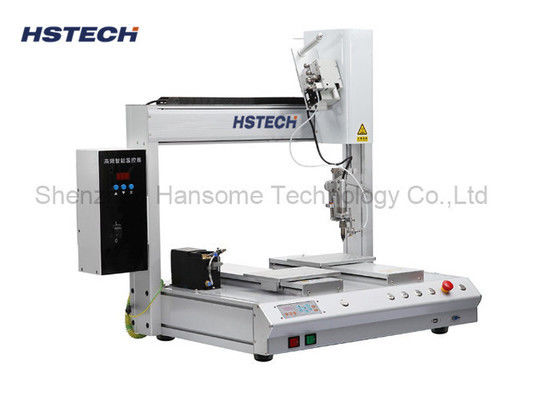

Control de calefacción Máquina de robot de soldadura de PCB de 0,6 a 1,0 mm de alambre de soldadura Compatible 5Axis Máquina de soldadura automática
Introducción
Esta máquina de soldadura automática es una máquina de plataforma de doble Y con cabeza de soldadura de rotación simple, rango de movimiento 500x300x300x100mm, rango de movimiento del eje X también puede extenderse a 600mm,La máquina se utiliza en la fábrica de fabricación electrónica, para sustituir el proceso de soldadura manual tradicional.
Es especialmente adecuado para placas de circuito mixto, componentes sensibles al calor y dispositivos sensibles en el proceso de back-end SMT, también ampliamente utilizado en alambre de soldadura de PCB, enchufe de cargador, soldadura,enchufe del conector, terminal de CC, soldadura de luz de tira LED y otros campos.
Especificación
| Modelo | Las demás partidas del anexo II | Las demás partidas del anexo II | |
| Válvula de tensión | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | ||
| Rango de trabajo X/Y1/Y2/Z | 500*300*300*100 mm | Se trata de una muestra de las características de las máquinas de ensayo. | |
| Eje R | 360 grados | ||
| Velocidad de movimiento X/Y/Z | máximo 300 mm/s | ||
| Sistema de conducción | Motor paso a paso, cinturón de tiempo | ||
| Guía lineal | Guía de alta precisión de la marca de Taiwán | ||
| Precisión de repetición | ± 0,02 mm | ||
| Programación | El colgante de enseñanza | ||
| Sistema de control | Tabla de control | ||
| Almacenamiento de programas | Puede almacenar mil conjuntos de datos de procesamiento y una sola El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento (cinco mil puntos de procesamiento) | ||
| Espacio de almacenamiento de archivos | Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta Espacio de almacenamiento 3M (100.000 puntos de procesamiento) | ||
| Documento de apoyo | CAD, CorelDRAW | ||
| Limpieza de estaño de hierro | Limpieza de aire/neumático | ||
| Interfaz externa | Se aplican las siguientes condiciones: | ||
| Método de soldadura | Soldadura en punto/arrastramiento | ||
| Peso | 65 kg | 70 kg de peso | |
| Dimensión de la máquina | 715*585*800 mm | 815*685*800 mm | |
Características
1, Aplicable a diferentes tipos de productos. La temperatura de soldadura se puede ajustar libremente (Se puede ajustar una temperatura diferente para cada unión de soldadura).
2La unidad de soldadura de hierro se puede ajustar en múltiples direcciones, lo que puede proteger el PCB y los componentes de daños.
3, eje de trabajo, doble plataforma de trabajo, con eje de rotación R.
4Apoya muchos métodos de soldadura, soldadura puntual, soldadura por arrastre y otras funciones.
5, enseñar a los estudiantes a programar, puede salvar al máximo 99 grupos de programa.
6, caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta 3M espacio de almacenamiento (100.000 puntos de procesamiento).
7Temperatura controlada numéricamente (condicionador de aire estático: +/- 1C).
8En el proceso de soldadura, la punta de soldadura tiene una rápida recuperación de calor y una larga vida útil.
9, motor paso a paso y control de la correa de tiempo, equipado con guía lineal de la marca de Taiwan al mismo tiempo.
