| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicarán las disposiciones siguientes: |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de madera |
| Tiempo de entrega: | 5~7 días laborables |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 PC por mes |
| Nombre del producto: | Máquina que suelda automatizada | Otros nombres: | máquina que suelda del PWB |
|---|---|---|---|
| Estación de trabajo: | Sola estación, opcional | Cabeza que suelda: | sola cabeza |
| Rotación: | 360 grados | Condición: | Nueva máquina de la producción |
| El tipo: | modelo de escritorio | Garantización: | 1 año |

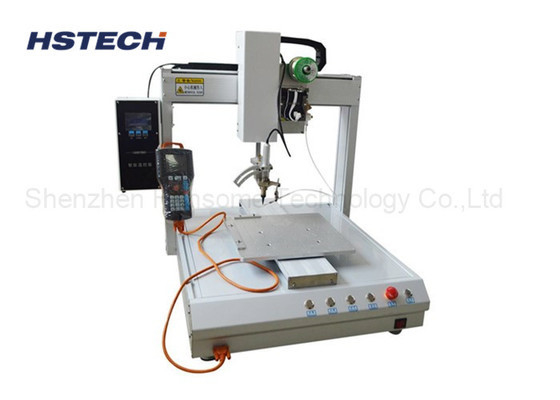

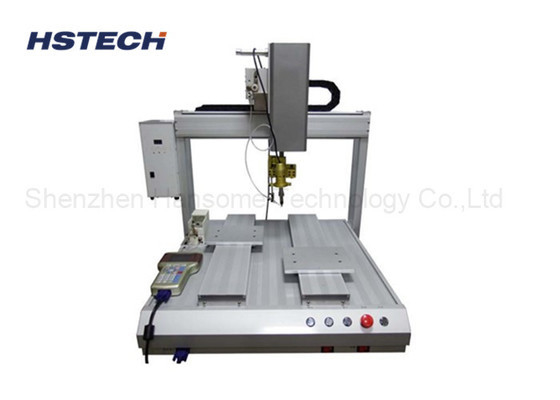

Robot de soldadura SMT de escritorio para montaje de PCB con eje de rotación
Introducción
Este robot de soldadura automática de escritorio SMT es una máquina de soldadura de PCB, configuración manual del programa para cada punto de soldadura, alimentación automática del cable de soldadura,con regulación de temperatura hasta la temperatura específica, la lata de soldadura fundirá el alambre de soldadura para terminar el proceso de soldadura.
El operador sólo hace los accesorios personalizados para fijar el producto, después de establecer el programa, entonces la máquina funcionará automáticamente.soldadura circular, soldadura continua de curva irregular.

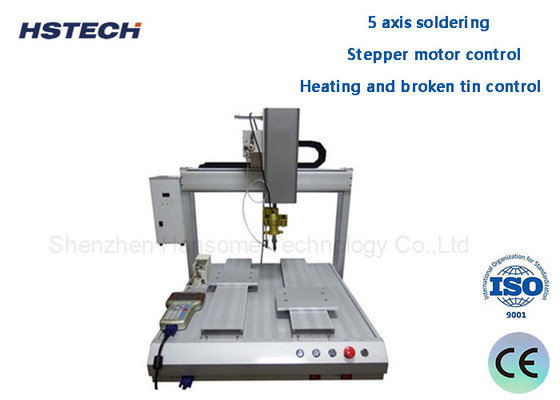

Características
1, soldadura en 5 ejes.
2Control del motor paso a paso.
3, calefacción y control de estaño roto.
4, Guía lineal de alta calidad, aseguran el movimiento suave y plano.
5, soldadura flexible, disponible para soldadura puntual, soldadura por arrastre y otras funciones.
6El brazo de la máquina es una aleación de aluminio de modelo privado, estructura estable, sin flexión, anti-róxido.
7, enseña programación colgante, puede guardar programas de 99 grupos max.
8, sistema de filtro de purificación de humo, prolongar la vida útil del hierro de soldadura, mejorar la calidad de soldadura.
9, La máquina con función de limpieza automática, que puede hacer que el procesamiento de la soldadura sea más estable y prolongar la vida útil del hierro de soldadura.
Especificación
| Modelo | Las demás partidas del anexo II |
| Válvula de tensión | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| Rango de trabajo X/Y1/Y2/Z | 500*300*300*100 mm |
| Eje R | 360 grados |
| Velocidad en movimiento X/Y1/Y2/Z | máximo 300 mm/s |
| Sistema de conducción | Motor paso a paso, cinturón de tiempo |
| Guía lineal | Guía de alta precisión de la marca de Taiwán |
| Precisión de repetición | ± 0,02 mm |
| Programación | Programación manual con colgante de enseñanza |
| Sistema de control | Tabla de control |
| Almacenamiento de programas |
Puede almacenar mil conjuntos de datos de procesamiento y una sola
El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento
(cinco mil puntos de procesamiento)
|
| Espacio de almacenamiento de archivos |
Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta
Espacio de almacenamiento 3M (100.000 puntos de procesamiento)
|
| Documento de apoyo | El CAD |
| Limpieza de estaño de hierro | Limpieza de aire/neumático |
| Interfaz externa | Se aplican las siguientes condiciones: |
| Método de soldadura | Soldadura en punto/arrastramiento |
| Peso | 60 kg de peso |
| Dimensión de la máquina |
680*585*800 mm |
Aplicación
La máquina de soldadura automática se utiliza principalmente en la industria de fabricación de electrónica.Se utiliza principalmente para procesos de proceso y procesamiento de soldadura que son difíciles de lograr en la soldadura por reflujo y la soldadura por ondaEs especialmente adecuado para placas de circuito mixto, componentes sensibles al calor y dispositivos sensibles en el proceso de back-end SMT.
Soldadura, ampliamente utilizada en la línea de soldadura de placas de PCB, soldadura de enchufes de cargadores, soldadura de conectores, estaño de extremo de CC, conexión de tira de luz LED y otros campos.Los robots de soldadura automática reemplazan la soldadura manual para mejorar la eficiencia del trabajo y la calidad de la soldadura. Adecuado para la electrónica automotriz, productos digitales, electrónicos, LCD, placas de circuito y otras industrias de producción, conectores, transformadores RJ / red, cable, soldadura FPCB, soldadura COF,placas base de computadoras, CABLE, altavoces y motores industria de soldadura de calidad.
