| Lugar de origen: | China. |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Las demás partidas del anexo II |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de madera |
| Tiempo de entrega: | 7~9 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por mes |
| Nombre del producto: | Robot de soldadura automática de 5 ejes | Garantización: | 1 año |
|---|---|---|---|
| Control de las emisiones: | Pantalla táctil | PLC: | - ¿Qué es eso? |
| Marca de la retransmisión: | El Sr. Schneider | interruptor optoelectrónico: | - ¿ Qué? |
| El material: | De aleación de aluminio | Condición: | Nuevo |
| El grosor: | 0.6-4.0 mm | Señales: | SMEMA |
| Aplicación: | Asamblea electrónica | El color: | De plata |
| Sistema de control: | PLC | Producción de equipos OEM/ODM: | Disponible |
| Consumo de energía: | 200 W | Fuente de alimentación: | Accesorios para el transporte de vehículos |
| Presión del aire: | 4-6bar | velocidad: | 200-300 piezas/minuto |
| El tipo: | Automático | Peso: | 220/240KG |

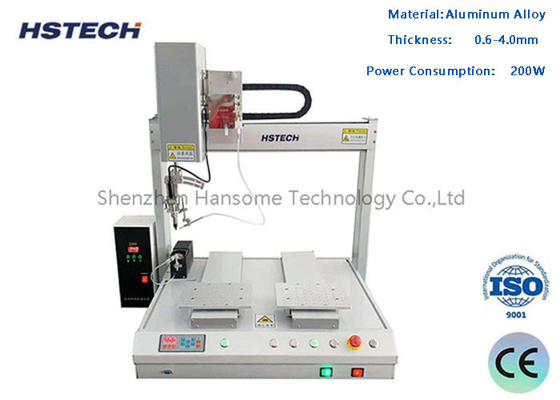

Máquina de soldadura de alta precisión para la industria de fabricación electrónica 5 eje robot de soldadura automática
Introducción a la máquina
Esta máquina de soldadura automática la llamamos una máquina de soldadura de 5 ejes, se basa en un robot de soldadura de 4 ejes y más un eje R de rotación de 360 grados, por lo que tiene un mayor rango de soldadura.Se utiliza principalmente en la industria de fabricación de electrónica para lograr soldadura ciega que en la soldadura de reflujo y la soldadura de onda no puede hacerEs especialmente adecuado para placas de circuito mixto, componentes sensibles al calor y dispositivos sensibles en el proceso de back-end SMT, también ampliamente utilizado en alambre de soldadura de PCB, enchufe de cargador, soldadura,enchufe del conector, terminal de corriente continua, soldadura de luz de tira LED y otros campos.
- ¿ Qué?Detalles técnicos
| Modelo | Las demás partidas del anexo II |
| Rango de trabajo X/Y1/Y2/Z | 500*300*300*100 mm |
| Eje R | 360° |
| Velocidad XYZ | La velocidad máxima es de 300 mm/s. |
| Sistema de accionamiento | Motor paso a paso + cinturón de tiempo |
| Precisión de repetición | ± 0,02 mm |
| Método de funcionamiento | Auto. |
| Programación | Programación manual ((Pendiente de maestra) |
| Sistema de control | Sistema de control constante |
| Control de las emisiones | Tabla de control |
| Almacenamiento de programas | Puede almacenar mil conjuntos de datos de procesamiento y un solo archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento (cinco mil puntos de procesamiento) |
| Espacio de almacenamiento de archivos | Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta 3M de espacio de almacenamiento (100.000 puntos de procesamiento) |
| Peso | 90 kg de peso |
| Dimensión ((L*W*H) | 716*585*800 mm |
| Fuente de alimentación | 220 V de 50 a 60 Hz |
| Rango de control de la temperatura | 0-550°C |
| Limpieza de las puntas de hierro | Purificación de aire/Pneumático |
| Interfaz externa | USB + RS232 |
| Método de soldadura | Soldadura en punto/soldadura por arrastre |
| Temperatura/humedad de trabajo | 5-40°C/20-90% de H.R. |
Características
1, soldadura en 5 ejes.
2Control del motor paso a paso.
3, calefacción y control de estaño roto.
4, Guía lineal de alta calidad, aseguran el movimiento suave y plano.
5, soldadura flexible, disponible para soldadura puntual, soldadura por arrastre y otras funciones.
6El brazo de la máquina es una aleación de aluminio de modelo privado, estructura estable, sin flexión, anti-róxido.
7, Enseñar programación colgante, puede guardar programas de 99 grupos máximo,
8, sistema de filtro de purificación de humo, prolongar la vida útil del hierro de soldadura, mejorar la calidad de soldadura.

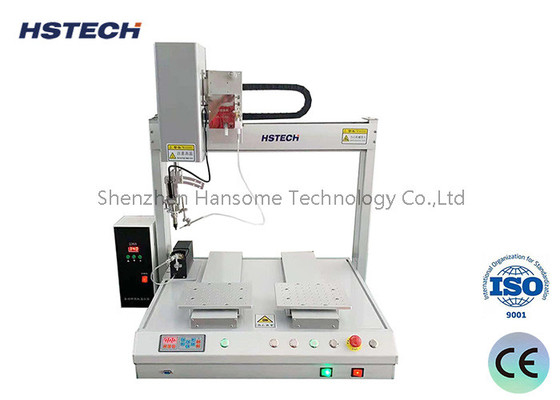

Detalle de la máquina
Aplicación
La máquina de soldadura automática se utiliza principalmente en la industria de fabricación de electrónica.Se utiliza principalmente para procesos de proceso y procesamiento de soldadura que son difíciles de lograr en la soldadura por reflujo y la soldadura por ondaEs especialmente adecuado para placas de circuito mixto, componentes sensibles al calor y dispositivos sensibles en el proceso de back-end SMT.soldadura de los enchufes de cargaLos robots de soldadura automática reemplazan la soldadura manual para mejorar la eficiencia del trabajo y mejorar la calidad de la soldadura.
Adecuado para la electrónica automotriz, digital, productos electrónicos, LCD, placa de circuito y otras industrias de producción, conectores, transformadores RJ / red, cable, soldadura FPCB, soldadura COF,placas base de computadoras, CABLE, altavoces y motores industria de soldadura de calidad.
Sobre el embalaje
