Descargador de PCB de 3 pantallas de color con PCL y control de pantalla táctil y cada cargador 2 cargadores para la línea de producción SMT

Descargador de PCB de 3 pantallas de color con PCL y control de pantalla táctil y cada cargador 2 cargadores para la línea de producción SMT

Nombre De La Marca:	HSTECH
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	50 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Descargador de NG/OK

Color:

Blanco

Control:

PCL y pantalla táctil

Revista:

Por separado, cada revista del control 2

WARRANY:

1 año

Mostrar:

color 3

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

50 juegos por mes

Resaltar:

Descargador de PCB con pantalla de 3 colores

PCL y control de pantalla táctil Descargador NG/OK

Cada descargador de línea de producción SMT con capacidad para 2 cargadores

Descripción del producto

Colección de revistas de PCB con pantalla de 3 colores NG/OK Unloader con PLC y pantalla táctil

Un Unloader NG/OK es una máquina automatizada diseñada para la fabricación de electrónica, específicamente para inspeccionar y clasificar placas de circuito impreso (PCB) después del ensamblaje. "NG" y "OK" indican si una PCB ha pasado ("Okay" - Aceptable) o fallado ("No Good" - No Aceptable) la inspección.

Características Clave

Sistema de control de programación PLC
Panel de control de membrana LED 'táctil' fácil de usar
Capacidad de ajuste de paso seleccionable
Abrazaderas de nivel de palanca para la alineación de la revista
Empujador neumático con presión regulada
Alto rendimiento con un corto tiempo de cambio de revista
Recopila placas NG/OK de AOI y las almacena automáticamente
Interfaz de comunicación SMEMA estándar

Especificaciones Técnicas

Modelo	HS-N100M	HS-N100L
Voltaje	AC100V/220V, 50/60Hz
Tamaño	M	L
Tamaño de PCB (mm)	(50x50)~(330x250)	(50x50)~(450x330)
Tamaño de los bastidores de la revista (mm)	355320560	460400560
Cantidad de revistas	Transportador superior: 1 pieza; Transportador inferior: 1 pieza
Suministro de aire	0.4~0.6Mpa, 20L/Min máx.
Tiempo de carga de PCB	6 segundos (personalizable)
Altura de transporte	900±20mm
Dirección de transporte	L-R o R-L (opcional)
Grosor de PCB	Mín. 0.6mm
Pasos Arriba/Abajo	1-4 (paso de 10 mm)
Comunicación	Señal SMEMA
Dimensión de la máquina (mm)	155015501250	185017801250
Peso bruto	Aprox. 220kg	Aprox. 320kg

Aplicaciones

Líneas de Ensamblaje de PCB: Separa las PCB defectuosas de las placas aprobadas de calidad en los procesos de fabricación electrónica
Control de Calidad: Mantiene altos estándares de calidad al asegurar que solo las PCB funcionales pasen a las siguientes etapas de producción
Estaciones de Retrabajo: Dirige las PCB defectuosas a las estaciones de reparación para una manipulación eficiente de los productos no conformes

Beneficios Operacionales

Mayor Eficiencia: La automatización reduce la clasificación manual, acelera la producción y minimiza los costos de mano de obra
Mejora de la Garantía de Calidad: Asegura que solo las PCB que funcionan correctamente lleguen a las etapas finales de producción
Reducción de Errores Humanos: La clasificación automatizada minimiza los errores asociados con la inspección manual
Seguimiento de Datos: Registra los resultados de la inspección para obtener información sobre el control de calidad y la mejora de los procesos
Optimización del Espacio: El diseño compacto permite una utilización eficiente del espacio en las instalaciones de fabricación

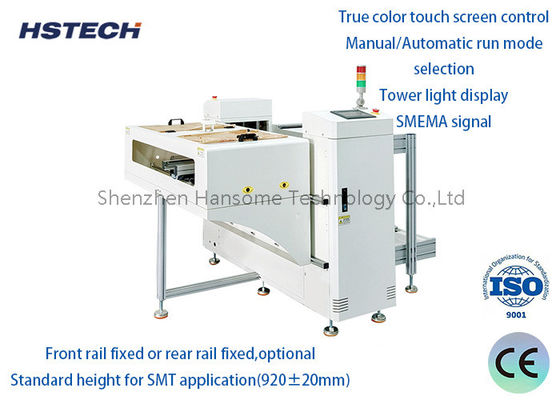

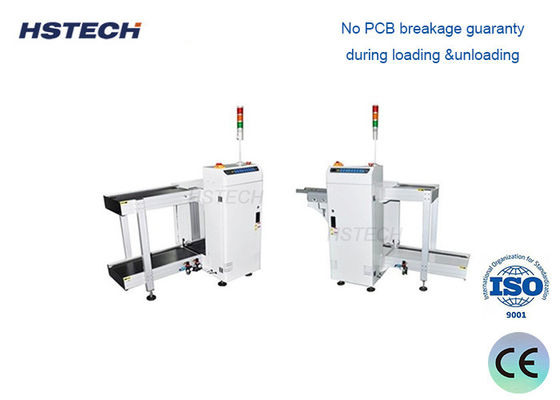

Imágenes del Producto
