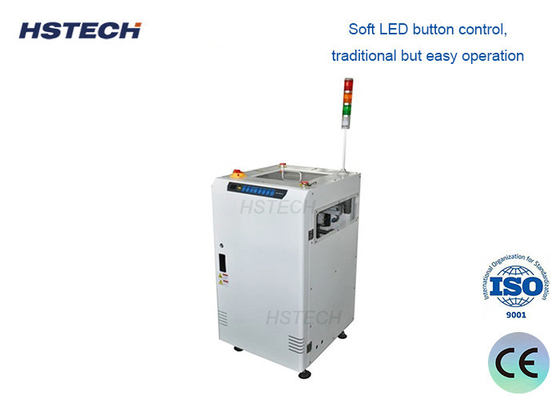

Máquina Inversora de PCB con Cinta ESD de 7mm y Giro Flexible de 180 Grados con Pantalla de 3 Colores

Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	50 juegos por mes

Información detallada

Descripción del producto

Información detallada

Nombre de producción:

Máquina para el inversor de PCB

Fuente de alimentación:

AC100-230V, de una sola fase, máximo 300A

Conmutador optoelectrónico:

OMRON

Ajuste de altura:

Copo de los pies

Mostrar:

Display de 3 colores

Garantía:

1 año

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

50 juegos por mes

Resaltar:

Volumen de ventas flexible máquina inversora de PCB de 180 grados

Equipo de manipulación de PCB con correa ESD de 7 mm

Máquina de facturación de PCB con pantalla de 3 colores

Descripción del producto

Máquina Inversora de PCB Flexible de 180 Grados ESD con Correa de 7 mm y Pantalla de 3 Colores

Esta máquina inversora de PCB automatizada realiza una rotación de 180 grados para permitir el procesamiento de PCB de doble cara con precisión y seguridad. Con una pantalla de 3 colores y un sistema de correa seguro contra ESD, garantiza una integración eficiente en la línea de producción.

Descripción general de la máquina

La Máquina Inversora de PCB es un dispositivo automatizado de manipulación de materiales diseñado para voltear de forma segura, suave y precisa las PCB 180 grados desde la orientación de la cara frontal hacia arriba a la orientación de la cara posterior hacia arriba (o viceversa) para un procesamiento completo de doble cara.

Aplicaciones principales

Procesamiento de PCB de doble cara: Permite operaciones completas de SMT y línea de montaje para ambos lados de las placas de circuito
Integración de procesos: Conecta equipos que requieren diferentes orientaciones de PCB dentro de las líneas de producción
Control de calidad: Facilita la inspección, prueba y reelaboración de las superficies inferiores de las PCB
Operación automatizada: Elimina los riesgos de manipulación manual, incluidos los daños electrostáticos, los impactos físicos y la contaminación

Características principales

Rotación de PCB de 180 grados para producción de doble cara
Capacidad de selección de paso de 4 posiciones
Control de pantalla táctil con PLC MITSUBISHI
Sistema de visualización de luz de estado de 3 colores
Módulos de guía lineal de alta precisión
Volteo flexible con integración de husillo de bolas para una conexión suave del equipo
Construcción totalmente de acero inoxidable para mayor durabilidad y larga vida útil
Compatibilidad de comunicación SMEMA

Especificaciones técnicas

Especificación	Detalles
Función de la máquina	Inversión de PCB de 180 grados
Fuente de alimentación	CA 100-230 V, monofásica, 50/60 Hz
Correa de transporte	Correa ESD de 7 mm
Rango de dimensiones de PCB	(50×50) - (500×460) mm
Suministro de aire	4-6 bar, máximo 10 l/min
Altura de transporte	900±20 mm
Dirección de transporte	Izquierda-Derecha o Derecha-Izquierda (opcional)
Grosor de PCB	Mínimo 0,4 mm
Pasos arriba/abajo	1-4 (paso de 10 mm)
Tiempo de ciclo	Aproximadamente 20 segundos
Comunicación	SMEMA
Dimensiones de la máquina	600×900×1200 mm
Peso	140 kg

Ventajas clave

Automatización mejorada: Permite operaciones de producción continuas y totalmente automatizadas las 24 horas del día, los 7 días de la semana
Garantía de calidad: Elimina arañazos, caídas, flexiones y daños electrostáticos por manipulación manual
Mayor eficiencia: Velocidad de volteo significativamente más rápida en comparación con la operación manual
Optimización del espacio: Diseño compacto para un diseño eficiente de la línea de producción
Flexibilidad de producción: Operación programable para una fácil adaptación a diferentes requisitos del producto
