Detalles de los productos

En casa Productos

Robot de soldadura automático con control remoto y alta resistencia al desgaste con precisión de montaje ±0,01 mm para THT DIP AOI en línea después de la soldadura por ola

Nombre De La Marca:	HSTECH
Número De Modelo:	AIS300
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	50 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

En línea THT DIP AOI después de la soldadura en onda

Garantía:

1 año

Control:

pantalla táctil

Sociedad Anónima:

mitsubishi

Marca del relé:

Schneider

Conmutador optoelectrónico:

OMRON

Material:

aleación de aluminio

Condición:

Nuevo

Solicitud:

Asamblea electrónica

OEM/ODM:

disponible

potencia total:

2600w

Fuente de alimentación:

CA 220 V.

Presión de aire:

4-6bar

Precisión de montaje:

±0,01 mm

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

50 juegos por mes

Resaltar:

Robot de soldadura automático de alta resistencia al desgaste

THT DIP AOI en línea con control remoto

Máquina de soldadura por ola con precisión de montaje ±0

Descripción del producto

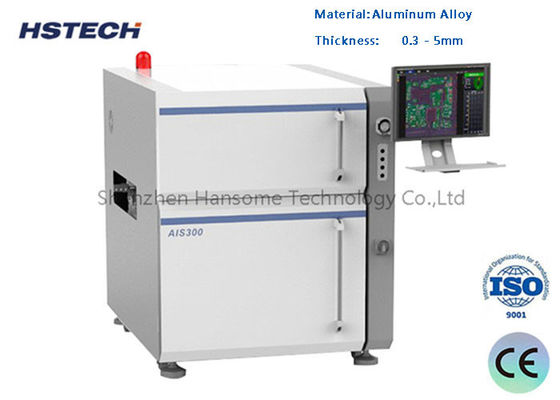

Alta inmersión en línea teledirigida AOI de THT de la resistencia de desgaste después de soldar por onda

Sistema de inspección óptica automatizado avanzado diseñado para procesos de soldadura post-onda en líneas de producción THT (Through-Hole Technology) DIP (Dual In-line Package).

Especificaciones técnicas

Modelo	AIS300	AIS301
Tamaño de PCB	50x50mm~430x380mm	50x50mm ~ 350x350mm
Espesor	0,3~7,0 mm
extensión de deformación	<4mm
Altura del componente	Superior 150 mm, inferior 25 mm
Cámara	5MP, color, CCD
fuente de luz	RGB
campo de visión	45*37mm
Resolución	20um
Velocidad de inspección	0,23 s/fov	0,25 s/fov
Sistema operativo	Ubuntu 14.04 LTD de 64 bits
PC industriales	CPU Intel i5, tarjeta gráfica independiente, 12G DDR, 256SSD
Mostrar	LCD Full HD de 22 pulgadas
Movimiento	Actuador lineal de alta precisión
Fuente de alimentación	CA 220 V, 1 KW.
Presión de aire	>0.5Mpa
Dimensión (largo* alto* ancho)	110016301350mm	110012801300mm
Peso neto	800 kilos	700 kilos

Capacidades de inspección

Defectos de los componentes de montaje:Faltante, rodante, desplazado, dañado, torcido, redundante, sucio
Defectos de soldadura:Exceso, insuficiente, puente, sin pie, falta soldadura, no humectante
Funciones adicionales:Código de barras, código QR, reconocimiento OCR

Funciones avanzadas

Algoritmo central:Algoritmo de red neuronal convolucional con capacidades de inspección similares a las humanas
Alta resistencia al desgaste:Construcción duradera para entornos industriales.
Área de inspección grande:Alta compatibilidad con varios tamaños de PCB
Alta tasa de inspección:Baja tasa de falsos positivos para un rendimiento confiable
Plataforma estable:Base de mármol para mayor estabilidad.
Movimiento de precisión:Actuadores lineales XY duales para alta velocidad y precisión
Entrenamiento Avanzado:Admite modelos de autoformación del usuario con conjuntos de muestras muy grandes

Aplicaciones

Este sistema THT AOI en línea se utiliza después de las máquinas de soldadura por ola en líneas de producción DIP para corregir unidades incorrectas, reducir las reparaciones y el tiempo, y mejorar eficientemente las tasas de aprobación. Ampliamente utilizado para inspeccionar placas base de TV, placas base de PC, placas de alimentación, placas de control industrial, mini electrodomésticos y otros conjuntos de PCB.
