Aplicación SMT de gama alta G9 Máquina automática de pasta de soldadura para impresión

Nombre De La Marca:	GKG
Número De Modelo:	El G9+
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Western Union, MoneyGram
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE,TUV,ROHS

Nombre del producto:

Impresora de gama alta de la goma de la soldadura

Otros nombres:

impresora automática de la pantalla

Tamaño del PCB:

50x50 ~ 450x340 mm

Alturas de transporte:

900±40m m

Presión del aire:

³ de los 4-6kgf/cm

espesor del PCB:

0.4-6m m

Peso máximo del tablero:

5 kilos

Peso de la máquina:

1000 kg de peso

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Descripción del producto

Impresora automática de pasta de soldadura para el sistema industrial 4.0 MES

Introducción

La máquina de impresión automática de pasta de soldadura G9+ es una máquina de gama alta para aplicaciones SMT de gama alta que puede satisfacer los requisitos del proceso de impresión de 03015,0.25, alta precisión y alta velocidad.

Especificación

Modelo	El G9+
Tamaño máximo del PCB	Cuadro de la muestra
Tamaño mínimo del PCB	Las demás:
espesor de los PCB	0.4-6 mm
Peso máximo del tablero	5 kilos
Alturas de transporte	Las demás partidas
Abismo en el borde de la tabla	2.5 mm
Altura del tablero	15 mm
Dirección del transporte	¿Qué quieres decir?
Velocidad de transporte	máximo 1500 mm/s, control por programa
Método de transporte	Una etapa
Ajuste de la amplitud	automático
Interfaz de E/S	El SMEMA
Posicionamiento de los PCB (método de soporte)	Pín magnético/bloque de soporte/mesa manual de arriba hacia abajo
Sistema de sujeción de PCB	Patenteado sobre el sujetador superior
	Acoplamiento lateral
	Función de adsorción
Impresión instantánea	0 a 20 mm
Modo de impresión	una vez/dos veces
Velocidad de impresión	10-200 mm/seg
Modo de impresión	Una / Dos veces
Tipo de excavadora	Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
Presión de impresión	0.5 a 10 kg
Tamaño del marco de la plantilla	470370mm~737737mm ((espesor de 20-40 mm)
Sistema de limpieza	Sistema de limpieza de tipo lluvia
	Absorción de vacío reforzada
	Seco, húmedo y vacío tres modos
	Limpieza de ida y vuelta
VAL del CCD	10x8 mm
Tipos de marcas fiduciarias	Forma de la marca fiduciaria estándar
	- ¿ Por qué?
	Agujero
Sistema de cámaras	Estructura óptica de búsqueda hacia arriba/abajo
	Cámara digital CCD
	Compatibilidad de patrón geométrico

Rendimiento de la máquina

Modelo	El G9+
Precisión de repetición de la posición	± 12,5um@6,CPK≥2.0
Precisión de impresión	±18um@6,CPK≥2.0
Tiempo del ciclo de impresión	< 7,5 segundos
Basado en el sistema de prueba de terceros ((CTQ) verificar la posición de impresión de pasta de soldadura real repita la precisión

Especificación de toda la máquina

Fuente de alimentación	AC:220±10%, 50/60HZ, 3,0 kW
Presión del aire	4 ~ 6 kgf/cm2
Consumo de aire	alrededor de 5L/min
Temperatura de funcionamiento	-20°C~+45°C
Humedad de funcionamiento	30% ~ 60%
Las dimensiones de la máquina(sin luz de la torre)	Se aplicará el método de ensayo de la prueba de la concentración de la sustancia en el agua.
Peso de la máquina	Aproximadamente: alrededor de 1000Kg

Características

1, sistema digital CCD, sistema de ruta óptica totalmente nuevo, luz circular uniforme y alto brillo de la fuente de luz coaxial.que permite reconocer fácilmente diferentes puntos de marcado (incluidos los puntos de marcado desiguales), como el revestimiento de estaño, revestimiento de cobre, revestimiento de plata, soldadura por aire caliente, FPC y varios tipos de PCB de diferentes colores.

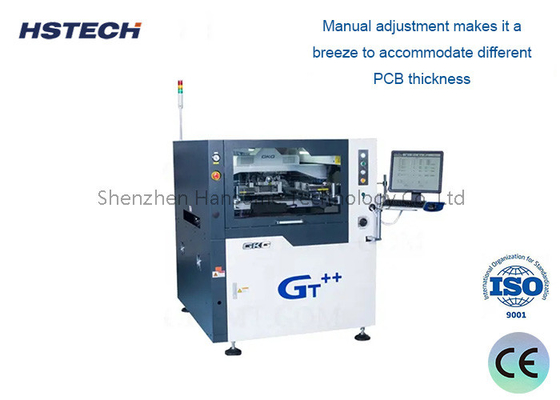

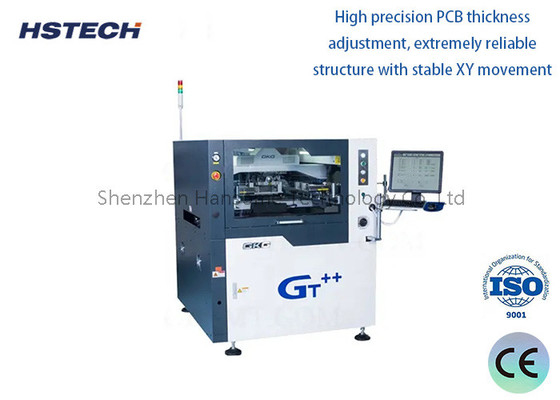

2, ajuste de espesor de PCB de alta precisión, estructura extremadamente confiable con movimiento XY estable. ajuste manual hace que sea una brisa para acomodar diferentes espesores de PCB.

3"Sistema de posicionamiento del carril de guía, nEw patrón de guía de barrera del carril desmontable, programable pinza lateral flexible, específica para FPC, PCB deformación, realizar un dispositivo de placa de sujeción único.A través de la programación de software puede estirar automáticamente y tirar de nuevo PCB picness no afectados.

4El nuevo diseño innovador de la estructura de la excavadora, adopta un sistema de excavadora integral que mejora la estabilidad y la larga vida útil.

5, La limpieza con plantillas de alta velocidad, la estructura de limpieza de distribución hacia abajo evita con éxito que se produzca una apertura obstruida ((que siempre es la causa raíz de una limpieza ineficaz).La longitud del disolvente dispensado también puede modificarse fácilmente con el control del software..

6, nueva interfaz multifunción, simplicidad, comprensión clara, fácil de usar.

Shenzhen Hansome Technology Co., Ltd ((HSTECH) es un fabricante profesional de equipos de manejo de tablas SMT (cargador, descargador, amortiguador, transportador, etc.).Somos una empresa de alta tecnología con derechos de propiedad intelectual independientes.La empresa se dedica principalmente a la investigación y el desarrollo, la producción y la venta de equipos de manipulación de placas de la línea de producción SMT/THT.

Contamos con técnicos y vendedores profesionales, confiamos en la alta tecnología y hacemos todo lo posible para ofrecer a nuestros clientes un manejo de tableros de alta eficiencia y fiabilidad.Al mismo tiempo nuestro experimentado equipo de ingenieros siempre capta la dirección de desarrollo de la fábrica inteligente, actualiza los productos y la técnica de acuerdo con la demanda del mercado, la búsqueda de hacer más automatización y producto rentable todo el tiempo, también hacemos el OEM bason diferentes necesidades de nuestro cliente.
