| Lugar de origen: | China. |
| Nombre de la marca: | GKG |
| Certificación: | CE,TUV,ROHS |
| Número de modelo: | GT++ |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | 7-15 días |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100 juegos por mes |
| Nombre del producto: | Máquina automática de impresión con plantillas | Otros nombres: | Impresora automática de la goma de la soldadura |
|---|---|---|---|
| Tamaño del PCB: | 50x50~510x510m m | Alturas de transporte: | 900±40m m |
| Presión del aire: | ³ de los 4-6kgf/cm | espesor del PCB: | 0.4-6m m |
| Peso máximo del tablero: | 5 kilos | Peso de la máquina: | 1000 kg de peso |

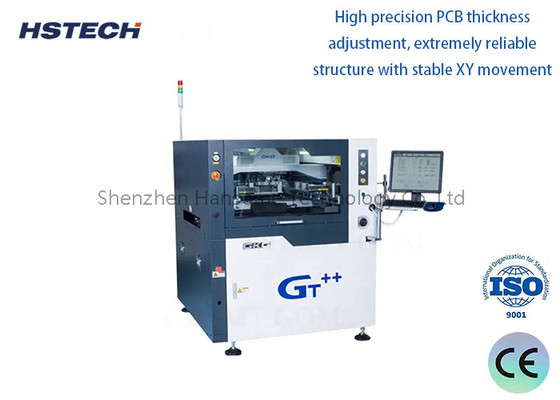

GKG SMT máquina de impresión de láminas con función de limpieza por goteo
Introducción
La máquina de impresión de pasta de soldadura automática G9 + es una máquina de alta gama para aplicaciones de alta gama SMT, el ancho de GT ++ BTB es de solo 2830mm,puede satisfacer perfectamente los requisitos del proceso de impresión de 03015,2025 pitch, alta precisión y alta velocidad.
Especificación
| Modelo | GT++ |
| Tamaño máximo del PCB | Cuadro de la muestra |
| Tamaño mínimo del PCB | Las demás: |
| espesor de los PCB | 0.4-6 mm |
| Peso máximo del tablero | 5 kilos |
| Alturas de transporte | Las demás partidas |
| Abismo en el borde de la tabla | 2.5 mm |
| Altura del tablero | 23 mm |
| Dirección del transporte | ¿Qué quieres decir? |
| Velocidad de transporte | máximo 1500 mm/s, control por programa |
| Método de transporte | Una etapa |
| Posicionamiento de los PCB (método de soporte) | Pín magnético/bloque de soporte/mesa ascendente automática |
| Sistema de sujeción de PCB |
Patenteado sobre el sujetador superior
|
| Acoplamiento lateral | |
| Función de adsorción | |
| Impresión instantánea |
0 a 20 mm
|
|
Modo de impresión
|
una vez/dos veces
|
|
Velocidad de impresión
|
10-200 mm/seg
|
|
Modo de impresión
|
Una / Dos veces
|
|
Tipo de excavadora
|
Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
|
| Presión de impresión | 0.5 a 10 kg |
| Tamaño del marco de la plantilla | 470*370mm~737*737mm ((espesor de 20-40 mm) |
|
Sistema de limpieza
|
Sistema de limpieza de tipo lluvia
|
| Seco, húmedo y vacío tres modos | |
| Limpieza de ida y vuelta | |
|
VAL del CCD
|
10x8 mm
|
| Tipos de marcas fiduciarias | Forma de la marca fiduciaria estándar |
| - ¿ Por qué? | |
| Agujero | |
| Sistema de cámaras | Estructura óptica de búsqueda hacia arriba/abajo |
| Cámara digital CCD | |
| Compatibilidad de patrón geométrico |
Rendimiento de la máquina
| Modelo | GT++ |
| Precisión de repetición de la posición | ± 12,5um@6,CPK≥2.0 |
| Precisión de impresión | ±18um@6,CPK≥2.0 |
| Tiempo del ciclo de impresión | < 7,5 segundos |
| Basado en el sistema de prueba de terceros ((CTQ) verificar la posición de impresión de pasta de soldadura real repita la precisión | |
Especificación de toda la máquina
|
Fuente de alimentación
|
AC:220±10%, 50/60HZ, 3,0 kW
|
|
Presión del aire
|
4 ~ 6 kgf/cm2
|
|
Consumo de aire
|
alrededor de 5L/min
|
|
Temperatura de funcionamiento
|
-20°C~+45°C |
|
Humedad de funcionamiento
|
30% ~ 60%
|
|
Las dimensiones de la máquina(sin luz de la torre) |
Las medidas de ensayo deben tener una duración mínima de un año.
|
|
Peso de la máquina
|
Aproximadamente: alrededor de 1100Kg |
Características
1, sistema digital CCD, sistema de ruta óptica totalmente nuevo, luz circular uniforme y alto brillo de la fuente de luz coaxial.que permite reconocer fácilmente diferentes puntos de marcado (incluidos los puntos de marcado desiguales), como el revestimiento de estaño, revestimiento de cobre, revestimiento de plata, soldadura por aire caliente, FPC y varios tipos de PCB de diferentes colores.
