| Lugar de origen: | China |
| Nombre de la marca: | HSTECH |
| Certificación: | CE |
| Número de modelo: | Se aplicarán las disposiciones siguientes: |
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete de madera |
| Tiempo de entrega: | Entre 5 y 7 días hábiles |
| Condiciones de pago: | D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 200 piezas al mes |
| Nombre del producto: | Máquina de soldadura de mesa | Otros nombres: | Máquina que suelda robótica |
|---|---|---|---|
| Estación de trabajo: | No casado | Cabeza de soldadura: | Solo, o doble |
| Garantización: | 1 año | Servicio postventa: | Apoyo en línea, apoyo técnico por vídeo |
| Condición: | Nuevo | El tipo: | Escritorio |

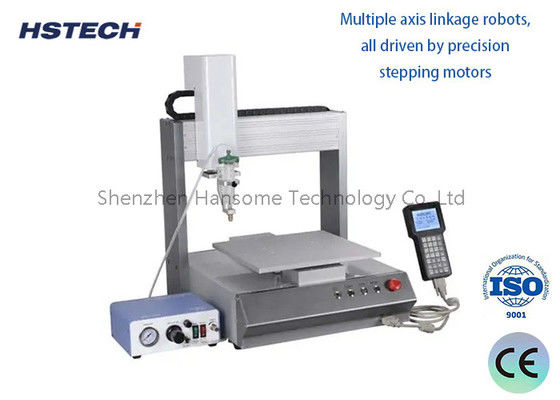

Máquina de soldadura robótica con motor paso a paso de alta precisión para PCB
Introducción
Esta máquina de soldadura automática es un robot de soldadura de modelo de escritorio, la máquina adopta un motor paso a paso y un sistema impulsado por correa de tiempo.Toda la máquina ensamblada con alta calidad de precisión Hiwin guía lineal y cilindro AirtecLa máquina con soldadura puntual, soldadura por tirón, limpieza automática y corrección de ubicación, reproducción, arreglo,posicionamiento automático y así sucesivamente. También la máquina es fácil de mantenimiento y operación, mejorar mucho la eficiencia de producción.
Características
1, 4Axis trabajo, X / Y / Z y R movimiento de rotación, lograr muchos ángulos de soldadura propósito.
2, robot en lugar de Powerman puede ahorrar mucho más costo de mano de obra.
3, La cabeza de soldadura se puede ajustar en múltiples direcciones, lo que puede proteger el PCB y los componentes de daños.
4La máquina soporta la soldadura sopt, la soldadura drah.
5,Utilice la cabeza de hierro como punto base para alinear la posición clave del producto, presione la tecla de entrada, el programa generará automáticamente este punto en el sistema,Luego establecer los datos sobre el punto y así sucesivamente.
6Utilizando una alta precisiónEl motor paso a paso y el sistema impulsado por la correa de tiempo, y los algoritmos avanzados de control de movimiento para mejorar eficazmente la precisión y la repetibilidad del posicionamiento del movimiento.
7, La máquina con función de limpieza automática, que puede hacer que el procesamiento de la soldadura sea más estable y prolongar la vida útil del hierro de soldadura.
8, Con el colgante de enseñanza LCD de mano, la programación es simple y fácil de aprender.
Aplicación
1, productos semiconductores: LSI. IC. IC de combinación de temperaturas. CSP. BGA, etc.
2Productos ópticos: cámaras de primera clase.
3. electrodomésticos de rendimiento general: DVD, equipos de audio, sistemas de navegación automotriz, ordenadores personales como cámaras, relojes y relojes electrónicos, calculadoras de fotocopias PDA,Televisión de cristal líquido- Dispositivos médicos 5, máquinas de precisión/productos eléctricos: VTR.
4- Productos de consumo general: máquinas de escribir, juguetes, instrumentos musicales, CDS, baterías, etc.
Especificación
| Modelo | Se aplicarán las disposiciones siguientes: |
| Válvulas | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. |
| Rango de trabajo X/Y/Z | 300*300*100 mm |
| Eje R | 360 grados |
| Velocidad de movimiento X/Y/Z | máximo 300 mm/s |
| Sistema de conducción | Motor paso a paso, cinturón de tiempo |
| Guía lineal | Guía de alta precisión de la marca de Taiwán |
| Precisión de repetición | ± 0,02 mm |
| Programación | Programación manual con colgante de enseñanza |
| Sistema de control | Tabla de control |
| Almacenamiento de programas |
Puede almacenar mil conjuntos de datos de procesamiento y una sola
El archivo de procesamiento puede ocupar hasta 3M de espacio de almacenamiento
(cinco mil puntos de procesamiento)
|
| Espacio de almacenamiento de archivos |
Caja de mano 256M, tarjeta fuera de línea 32M, archivo de procesamiento único hasta
Espacio de almacenamiento 3M (100.000 puntos de procesamiento)
|
| Documento de apoyo | El CAD |
| Limpieza de estaño de hierro | Limpieza de aire/neumático |
| Interfaz externa | Se aplican las siguientes condiciones: |
| Método de soldadura | Soldadura en punto/arrastramiento |
| Peso | 48 kg de peso |
| Dimensión de la máquina |
520*585*800 mm |
