Máquina de impresión de plantillas de pasta de soldadura SMT para PCB de hasta 400x340 mm

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	GKG
Certificación:	CE,TUV,ROHS
Número de modelo:	GSE

Pago y Envío Términos:

Cantidad de orden mínima:	1 SET
Precio:	Negotiation
Detalles de empaquetado:	Paquete de madera
Tiempo de entrega:	7-15 días
Condiciones de pago:	T/T, Western Union, MoneyGram
Capacidad de la fuente:	100 juegos por mes

Contacto

Descripción detallada del producto

Nombre del producto:	Impresora automática de la plantilla	Otros nombres:	Máquina de impresión de pasta de soldadura
Tamaño del PCB:	50x50~400x340m m	Alturas de transporte:	900±40m m
espesor del PCB:	0.4~6m m	Interfaz de I/Ov:	SMEMA

Máquina de impresión de plantillas de pasta de soldadura SMT para PCB de hasta 400x340 mm

Especificación

Modelo	El GSE
Tamaño de la plantilla	El tamaño de la caja de seguridad es el siguiente:
	737x737mm (tamaño máximo)
	20-40 mm (espesor)
Tamaño máximo del PCB	Cuadro de las medidas 1 y 2
Tamaño mínimo del PCB	Las demás:
espesor de los PCB	0.4-6 mm
Página de PCB	máximo 1% de la diagonal del PCB
Alturas de transporte	Las demás partidas
Dirección del transporte	¿Qué quieres decir?
Velocidad de transporte	máximo 1500 mm/s, puede ajustarse
Método de transporte	Una etapa
Ajuste de la amplitud	automático
Interfaz de E/S	El SMEMA
Posicionamiento de los PCB (método de soporte)	Pín magnético/bloque de soporte/mesa hacia arriba y hacia abajo
Sistema de sujeción de PCB	Patenteado sobre el sujetador superior/el sujetador lateral
Cabeza de impresión	Dos cabezas de impresión motorizadas independientes
Presión del excavador	0.5 ~ 10 kg (control del programa)
Velocidad de impresión	6-200 mm/seg
Modo de impresión	Una / Dos veces
Tipo de excavadora	Las partes de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras de las barras
Sistema de limpieza	Absorción de vacío reforzada, seco, húmedo, vacío tres modos
VAL del CCD	8x6 mm
Rango de ajuste de la máquina	El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1.
Visión	Busque hacia arriba/abajo Estructura óptica/CCD/Geometría

Especificación de toda la máquina

Precisión de posición de repetición	± 0,01 mm
Precisión de la impresión	± 0,025 mm
Tiempo del ciclo	Sección 2
Cambio de producto	Viejo: <3 minutos, nuevo: <5 minutos
Suministro de aire	4 ~ 6 kgf/cm
Fuente de alimentación	AC:220±10%, 50/60HZ, 2,5 kW
Método de control	P.C.
Sistema de funcionamiento	Windows XP/Win7
Las dimensiones de la máquina	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Peso de la máquina	Aproximadamente: alrededor de 1000Kg

Características

1Estable y fácil de ajustar, puede ajustar rápidamente la altura de conexión de los pines de PCB de diferentes espesores.

2, Sistema de limpieza: Sistema de limpieza GKG equipado con tres métodos de limpieza: limpieza en seco, limpieza en húmedo, vacío.

También puede limpiarse manualmente si el cliente no necesita utilizar la limpieza automática para reducir el tiempo de limpieza y mejorar la eficiencia de la producción.El nuevo sistema de limpieza asegura el contacto total con la plantilla, el aumento de la succión al vacío puede eliminar eficazmente la pasta restante

en la malla, que puede lograr una función de limpieza automática eficaz.La parte CCD y el sistema de inclinación c se separan, cuando el CCD funciona, la parte CCD

Se mueve de forma independiente para reducir la carga del servomotor y mejorar la velocidad y la precisión de la máquina.

3, imagen y sistema óptico. Utilizando una luz de anillo uniforme y una luz coaxial de alto brillo, con función de ajuste de brillo prometedor,entonces todos los tipos de puntos de marca pueden ser bien reconocidos (Incluyendo los puntos de marca resistentes), aplicable para el revestimiento de estaño, el cobre, el revestimiento de oro, el rociado de estaño, el FPC y otros tipos de PCB con diferentes colores.

4, Sistema de sujeción de marco de malla de acero de alta adaptabilidad. Capaz de imprimir todo tipo de marcos de pantalla de tamaño y cambiar rápidamente la línea de producción modular.

5, utilizando la interfaz de operación de Windows XP/win7, con una buena función de diálogo hombre-máquina,y fácil para el operador rápidamente familiarizado con la operación especialmente cuando se hace efecto de navegación de archivo de programación. fácil de cambiar de interfaz chino / inglés, con registro de operaciones, registro de fallas / auto-diagnóstico de fallas / análisis de fallas / alarma de luz y otras funciones.

6, prueba y análisis de calidad de impresión de pasta 2D, capaz de inspeccionar el cambio, la pasta insuficiente, falta y puente y otros defectos para garantizar la calidad de impresión.

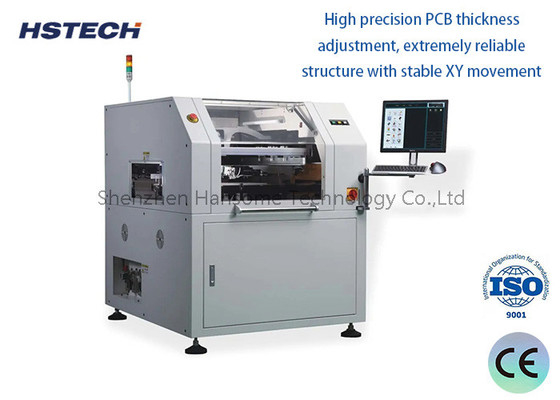

Máquina de impresión de plantillas de pasta de soldadura SMT para PCB de hasta 400x340 mm 0
