Apoyo a documentos CAD Robot de soldadura de mesa de rotación de 360 grados con doble estación de trabajo

Nombre De La Marca:	HSTECH
Número De Modelo:	Las demás partidas del anexo II
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Robot de soldadura en la mesa

Otro nombre:

Máquina de soldadura robótica

Estación de trabajo:

Estación de trabajo dual

Cabeza de soldadura:

Sola extremidad

Rotación:

360 grados

Sistema:

Programación manual, conmutación rápida

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Robot de soldadura de mesa de rotación de 360 grados

Robot de soldadura automática con doble estación de trabajo

Máquina de soldadura robótica de soporte de documentos CAD

Descripción del producto

Soporte de Documentos CAD Robot de Soldadura de Mesa de 360 Grados con Estación de Trabajo Dual

Esta avanzada máquina de soldadura automática está diseñada para la fabricación electrónica de precisión, con estaciones de trabajo duales y soporte completo de documentos CAD para un rendimiento de soldadura óptimo.

Aplicaciones

Diseñado para la industria de fabricación electrónica, este robot de soldadura maneja procesos que son desafiantes para los sistemas de soldadura por reflujo y soldadura por ola. Destaca con placas de circuito mixto, componentes sensibles al calor y dispositivos delicados en los procesos de back-end SMT. Las aplicaciones incluyen líneas de soldadura de placas PCB, soldadura de enchufes de cargadores, soldadura de conectores, aplicaciones de estaño de extremo de CC y conexiones de tiras de luces LED. El sistema reemplaza la soldadura manual para mejorar la eficiencia y mejorar la calidad de la soldadura en electrónica automotriz, productos digitales, fabricación de LCD, placas de circuito, conectores, transformadores RJ/red, ensamblajes de cables, soldadura FPCB, soldadura COF, placas base de computadora, altavoces e industrias de soldadura de calidad de motores.

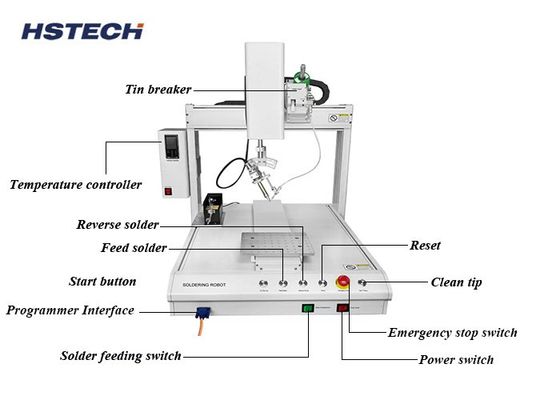

Características Clave

Operación totalmente automatizada que incluye soldadura, limpieza y extracción de humos
Compatible con todos los tipos de componentes, incluidos insertos y dispositivos de montaje en superficie
Admite patrones de soldadura por puntos, arrastre, círculo, curva e irregulares en paneles PCB
Puntas de soldadura duales y estaciones de trabajo duales para una operación continua de alta eficiencia
Control de volumen de estaño de precisión con soldadura consistente, ahorrando al menos un 30% de soldadura en comparación con los procesos manuales
Sistema de calentamiento de alta calidad con una precisión de temperatura de ±2℃
Sistema de filtro de purificación de humo integrado que extiende la vida útil del soldador y mejora la calidad
Función de limpieza automática que garantiza un procesamiento de soldadura estable y una vida útil prolongada del equipo

Especificaciones Técnicas

Modelo	HS-S5331R
Voltaje	AC110V/220V, 50/60Hz
Rango de trabajo X/Y1/Y2/Z	500300300*100mm
Eje R	360 grados
Velocidad de movimiento X/Y1/Y2/Z	Máx. 300 mm/s
Sistema de accionamiento	Motor paso a paso, correa de distribución
Guía lineal	Guía de alta precisión de la marca Taiwan
Precisión de repetición	±0.02mm
Programación	Programación manual con colgante de enseñanza
Sistema de control	Placa de control
Almacenamiento de programas	Almacena mil conjuntos de datos de procesamiento con archivos individuales de hasta 3 MB de espacio de almacenamiento (cinco mil puntos de procesamiento)
Espacio de almacenamiento de archivos	Caja portátil 256M, tarjeta sin conexión 32M, archivo de procesamiento único de hasta 3 MB de espacio de almacenamiento (100,000 puntos de procesamiento)
Soporte de documentos	CAD
Limpieza de estaño de hierro	Limpieza por aire/neumática
Interfaz externa	USB+RS232
Método de soldadura	Soldadura por puntos/arrastre
Peso	85kg
Dimensión de la máquina	680585800mm

Imágenes del producto

High Precision Automatic Soldering Robot with ±2℃ Temperature Accuracy
