Máquina de rotación PCBA de detección CCD con husillo de enrutamiento de 6000RPM y motor servomotor impulsado para desinstalación de PCB

Nombre De La Marca:	HSTECH
Número De Modelo:	RM-560
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	50 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina de enrutador PCBA

Otro nombre:

Router automático del PWB

Plataforma:

Doble

Eje de enrutamiento:

6000 rpm

Guía:

Hiwin

Motor conducido:

servomotor

Voltaje:

AC380V 50Hz

Garantía:

1 año

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

50 juegos por mes

Resaltar:

Máquina de detección de CCD PCBA de enrutador

Máquina enrutadora de PCB Depaneling con eje de enrutamiento 6000RPM

Enrutador de PCB automático impulsado por servomotor

Descripción del producto

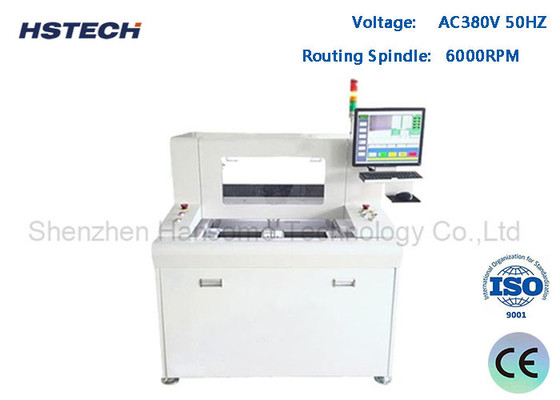

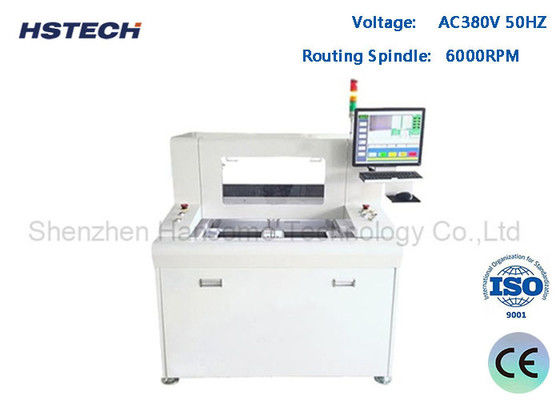

Máquina enrutadora PCBA de recogida inferior con detección CCD y motor servo

Esta avanzada máquina enrutadora automática de PCB cuenta con tecnología de husillo de enrutamiento de alta velocidad con plataformas de trabajo duales y accionamiento de motor servo de 4 ejes. El husillo se mueve de acuerdo con la programación preestablecida para separar automáticamente las placas conectadas por orificios de estampación, las placas curvas y otras placas de forma irregular. Funciona con el sistema Windows con detección CCD para el monitoreo de la separación de pistas, lo que permite la verificación del proceso en tiempo real.

Características principales

Husillo de enrutamiento de alta velocidad a 6000 rpm
Sistema operativo Windows con capacidades de ubicación manual o importación de archivos
Sistema de detección CCD para un monitoreo de precisión
Sistema integrado de recolección de polvo interno
Adecuado para separar placas FPC, placas de aluminio, materiales FR4 y más
Ideal para placas conectadas por orificios de estampación, placas curvas, reemplazando los métodos tradicionales de corte en V

Especificaciones técnicas

Modelo	RM-560
Estructura	Husillo único, plataformas de trabajo duales
Tamaño de la máquina (mm)	100012001550
Peso bruto	700 kg
Tamaño del colector de polvo (mm)	6256001600
Método de recolección de polvo	Recolección inferior
Tamaño de la plataforma de trabajo	300*400mm
Tipo de accionamiento de la plataforma	Plataforma giratoria doble, cortador de precisión con inversor de motor trifásico
Sistema de accionamiento	Ejes X/Y/Z accionados por servomotor, eje W accionado por inversor de frecuencia de motor trifásico
Husillo de enrutamiento	6000 rpm
Velocidad de corte	1-100 mm/s
Precisión de corte	±0.05mm
Precisión de repetición	±0.02mm
Velocidad de movimiento del eje	800 mm/s
Sistema del eje Z	Accionado por tornillo, guía dual
Kit de enrutamiento	Fresa, φ0.8~φ3.0 rotación izquierda, vástago de acero de tungsteno
Control de la vida útil de la herramienta	Control del programa de software
Función de protección activa	Cortina de luz de seguridad
Puerta de seguridad	Puerta manual
Alarma de error	Sí
Método de programa	Autoprogramación, cámara controlada por teclado y ratón

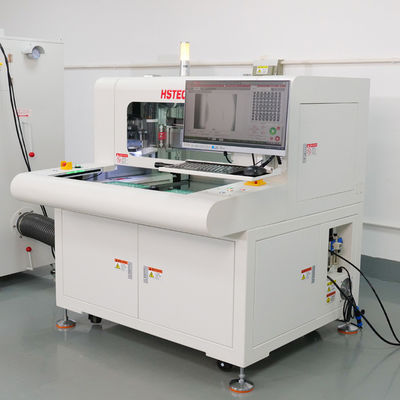

Detalles de la máquina

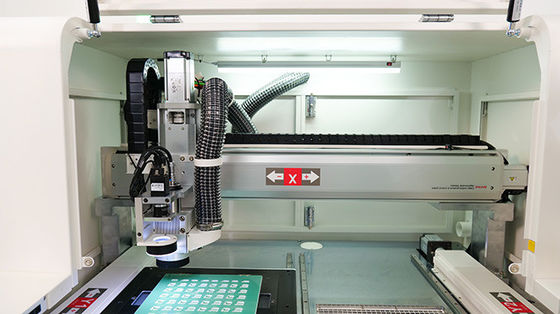

Husillo de enrutamiento de alta velocidad con sistema integrado de recolección de polvo interno

Sistema operativo Windows 7/10 versión en inglés para una fácil depuración y operación
