Máquina de rotación automática de bits de husillo de mesa gemela

Nombre De La Marca:	HSTECH
Número De Modelo:	RT-350/RT360
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	D/P, T/T, Western Union, dinero gram
Capacidad De Suministro:	20 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Máquina del router del PWB Depaneling

El color:

Blanco

Plataforma:

El doble.

Herramienta de corte:

Bits de enrutamiento

Sistema de funcionamiento:

Las ventanas

Recolección de polvo:

Colector de polvo

Garantización:

1 año

Válvula de tensión:

Ac 220 V 50 Hz

Detalles de empaquetado:

Envases de madera con espuma

Capacidad de la fuente:

20 juegos por mes

Resaltar:

Máquina automática de desinstalación de paneles de PCB con husillo

Máquina de desinstalación de routers de PCB de mesa gemela

Máquina de rotación de bits de PCB de despacho del router

Descripción del producto

Máquina de rotación automática de bits de husillo de mesa gemela

Principales características
1.Sistema de operación de software chino/inglés
2.Modalidad de programación de la cámara de alta velocidad de la marca alemana Basler
3.Equipado con herramienta de routing automático (bits) de cambio, detección de herramientas de rotura, función de corrección de altura de la herramienta
4- Trabajo de doble mesa de forma continua para mejorar la eficiencia de la producción

Especificación

Modelo de la máquina	NT1capacidad	NT1capacidad	NT1capacidad	NT1capacidad de producción
Tamaño de corte de PCB	Cuadro de las medidas de ensayo	Cuadro de las medidas de ensayo	Cuadro de las medidas de ensayo	El valor de las emisiones de gases de efecto invernadero
Objeto de corte	Líneas, puntos, arcos, círculos, etc.	Líneas, puntos, arcos, círculos, etc.	Líneas, puntos, arcos, círculos, etc.	V-groove, agujero de sello, punto circular, etc.
Mesa de corte	Mesa doble	Mesa doble	Mesa doble	Mesa doble
Precisión de corte	± 0,08 mm	± 0,05 mm	± 0,05 mm	± 0,05 mm
Precisión de repetición	± 0,015MM	± 0,01MM	± 0,01MM	± 0,01MM
Velocidad máxima en movimiento del eje	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:
El eje	Marca china	Marca china/huso NSK (opcional)	Japón NSK/Alemania Sycotec	Cuchillo en V+huso de marca china
Modo de cambio de herramienta	Cambio manual de herramientas	Cambio manual de herramientas	Automático	Cambio manual de herramientas
Velocidad de enrutamiento del husillo	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:	Se aplicarán las siguientes medidas:
Detección de herramientas	Cambio automático de herramientas, rotura de herramientas	Cambio automático de herramientas, rotura de herramientas	Detección automática del hundimiento de la herramienta, de la rotura de la herramienta y del deslizamiento de la herramienta	Detección automática del hundimiento de la herramienta, de la rotura de la herramienta y del deslizamiento de la herramienta
Velocidad de corte	5 ̊100 mm/s ajustable	5 ̊100 mm/s ajustable	5 ̊100 mm/s ajustable	5 ̊100 mm/s ajustable
espesor de corte de PCB	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Método de programación	Todo el panel de fotografía, enseñanza de líneas de dibujo de imágenes	Todo el panel de fotografía, enseñanza de líneas de dibujo de imágenes	Todo el panel de fotografía, enseñanza de líneas de dibujo de imágenes	Todo el panel de fotografía, enseñanza de líneas de dibujo de imágenes
Método de control	Control del eje 4 de precisión PC	Control del eje 6 de precisión PC	Control del eje 6 de precisión PC	Control del eje 6 de precisión PC
Motor con propulsión X,Y1,Y2,Z	Servoconductor de marca china	Servo controlador PanasonicA6	Servo controlador PanasonicA6	Servo controlador PanasonicA6
Tamaño de bits de enrutamiento adecuado	0.8·3.0MM	0.8·3.0MM	0.8·3.0MM	0.8·3.0MM
Fuente de alimentación	Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero.	Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero.	Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero.	Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de las emisiones de gases de efecto invernadero.
Tamaño de la máquina	¿Qué quieres decir? (por ejemplo, 180 mm1180 mm1350 mm)	¿Qué quieres decir? (por ejemplo, 180 mm1180 mm1350 mm)	¿Qué quieres decir? (por ejemplo, 180 mm1180 mm1350 mm)	¿Qué quieres decir? (por ejemplo, 180 mm1180 mm1350 mm)
Peso de la máquina	800 kg de peso	800 kg de peso	800 kg de peso	800 kg de peso
Potencia del limpiador de polvo	3 CV	3 CV	3 CV	3 CV
Fuente de alimentación para limpiadores de polvo	AC380V de 3 fases	AC380V de 3 fases	AC380V de 3 fases	AC380V de 3 fases
Tamaño libre de polvo	¿Qué quieres decir? (por ejemplo, 665 mm635 mm1610 mm)	¿Qué quieres decir? (por ejemplo, 665 mm635 mm1610 mm)	¿Qué quieres decir? (por ejemplo, 665 mm635 mm1610 mm)	¿Qué quieres decir? (por ejemplo, 665 mm635 mm1610 mm)
Peso del aspirador de polvo	155 kg de peso	155 kg de peso	155 kg de peso	155 kg de peso
Método de limpieza del polvo	Limpieza de la parte superior y inferior del tamaño (opcional)	Limpieza de la parte superior y inferior del tamaño (opcional)	Limpieza de la parte superior y inferior del tamaño (opcional)	Limpieza de la parte superior y inferior del tamaño (opcional)

Principales características
1Información sobre el dispositivo

Muestra información sobre el estado de la máquina, incluido el uso de cámaras, fuentes de luz, herramientas, etc.

2.Editor del programa
En este modo, la línea de corte se puede editar de forma rápida y precisa a través del método de enseñanza de imágenes.

3. Programa del sistema
En este modo, el usuario solo necesita establecer el punto de inicio y el punto final, y la máquina completará automáticamente todo el proceso de corte.

4Corrección de posición
En esta interfaz, puede establecer la posición. Cuando se alcanza la posición, la máquina detectará automáticamente y se detendrá.

5.Modo manual
En este modo, el usuario puede controlar manualmente varias acciones de la máquina, incluido el movimiento del eje X/Y, la rotación de la herramienta, etc.

6Mantenga las configuraciones.
En esta interfaz, puede ver el registro de trabajo de la máquina, incluida la fecha de producción, horas de trabajo, registros de fallos, etc.

7.Parámetros del proceso
En esta interfaz, puede establecer varios parámetros de la máquina, incluidos los parámetros de la cámara, los parámetros de la fuente de luz, los parámetros de la herramienta, etc.

Ventajas

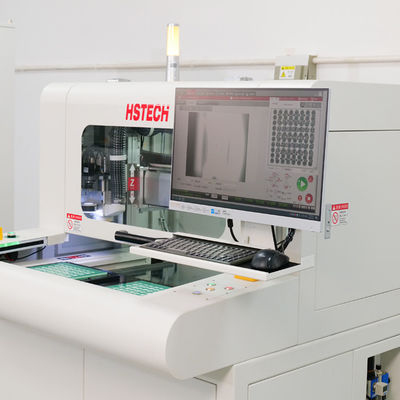

Mesa gemela a través de la cámara alemana de alta velocidad para ejecutar toda la fotografía de la tabla y luego la programación, totalmente diferente con el método de programación tradicional.

Máquina de rotación automática de bits de husillo de mesa gemela 0

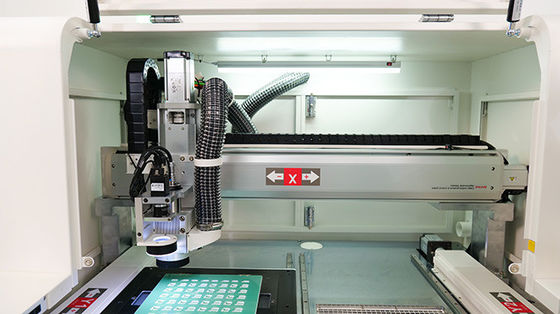

Equipado con herramienta de enrutamiento automático ((bit) cambiando, detección de herramientas de rotura, función de corrección de altura de la herramienta.

Máquina de rotación automática de bits de husillo de mesa gemela 1

Función de corrección automática de herramientas para evitar problemas de desviación de altura al cambiar herramientas

Máquina de rotación automática de bits de husillo de mesa gemela 2

Las mesas dobles trabajan continuamente para maximizar la productividad de la máquina

Máquina de rotación automática de bits de husillo de mesa gemela 3

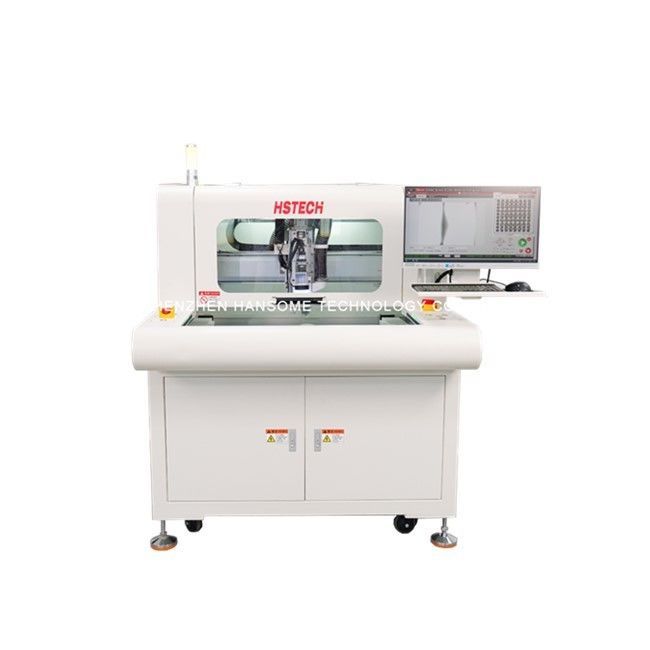

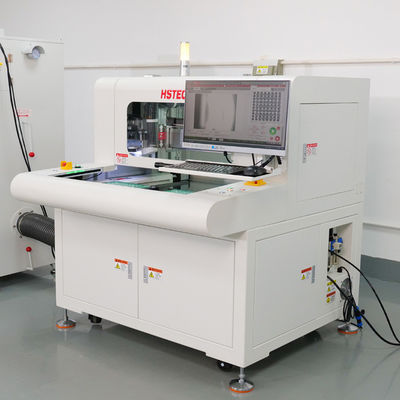

Cuerpo de la máquina y colector de polvo

Máquina de rotación automática de bits de husillo de mesa gemela 5
