Lugar de origen: | China |
Nombre de la marca: | HSTECH |
Certificación: | CE |
Número de modelo: | ARM-710 |
Cantidad de orden mínima: | 1 set |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Caso de madera, protección de la espuma |
Tiempo de entrega: | 20~30 días del trabajo |
Condiciones de pago: | T/T, Western Union, MoneyGram, D/P |
Capacidad de la fuente: | 50 juegos por mes |
Nombre de producto: | Máquina de enrutador PCBA en línea | Material: | Las hojas |
---|---|---|---|
Tamaño del PWB: | 50x50~350x350m m | Grueso del PWB: | 0.4-6m m |
Altura de la transmisión: | Las demás: | Fuente de alimentación: | AC380V, 50/60HZ |
Velocidad de separación: | 1-100 mm/s | Comunicación: | SMEMA |
Alta luz: | PCB del CNC,Máquina en línea del router de PCBA |

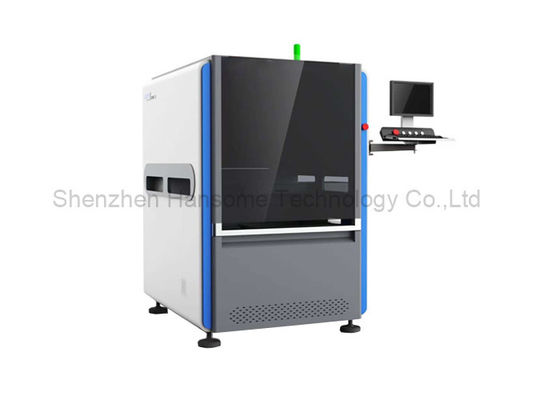

Máquina en línea del router del PWB Depaneling del sistema del CCD del eje de 100000 RPM sin la plantilla
Introducción
Esta máquina es un sistema en línea automático completo del router, con el cargador y el descargador para la línea de la prueba ATE, el eje de alta velocidad, fuerza baja de la tensión para cortar el PCBA y para asegurar la precisión y el clearliness.
Características
1, uso Alemania Sycotec Spinde, 1000000 RPM máximas y función que cambia de fabricación automática.
2, el cepillo del ESD en la parte inferior del PCBA, tiene un efecto de absorción del polvo perfecto.
3, sistema excelente del CCD con la cámara de la proyección de imagen, la lente y la medida - fuente de luz de Moritex del nivel, apoyar la calibración de la máquina, la remuneración y la colocación, con gran estabilidad y capacidad anti-distrubance.
4, solución de encaminamiento sin plantilla perfecta, apoyan tamaño del PWB de 20*20~350*350m m, y el dispositivo de la recogida puede realizar rápidamente para quitar y para instalar, alta confiabilidad y bajo costo.
5, repertorio de fabricación estándar con tres clases de 3.175tools, por cada uno con 10pcs dentro. Con la precisión que afianza el sistema con abrazadera y levantando el sistema, X1, Y1 y Z1 para cambiar las herramientas
6, descargan solution1: PCBA después de cortar, será colocado a la correa del ESD, después incorpora la línea de la prueba o del assembley. Descargue la solución 2: Con el lote descargando la unidad, la abrazadera colocará la caja de la bandeja.
7, la fresa es conducido por el eje de alta velocidad con las ventajas de una fuerza que corta reducida, arriba accuraty, de poco ruido, y conveniente para todo el pcba de la forma, como ronda, línea recta, tipo de L o de U, los squres y las formas del arco.
8, sistema inglés de la versión Win7/Win10
Especificación
Modelo | ARM-710 | ARM-711 |
Tamaño máximo del PWB | 350x350m m | |
Tamaño mínimo del PWB | 50x50m m | |
Grueso del PWB | 0.4-6m m | |
Altura de la transmisión | 900±50m m | |
Dirección del transporte | De izquierda a derecha | |
Velocidad del transporte | 1500mm/s (máximo) ajustable | |
Modo de cargamento | Sección-tipo carril de guía del transporte | |
Ajuste de la anchura del carril | Automático | |
Interfaz de comunicaciones | SMEMA | |
Colocación del PWB | Fijación con abrazadera superior e inferior del carril de guía | |
Selección del sistema | 360degree sistema de fijación con abrazadera rotatorio, 2 grupos de bocas de la succión del vacío; 4 grupos de transporte de la correa del ESD/del panel del lote que remiten unidades a lo más | |
Cortar el spindel/la velocidad | 100.000 RPM/minuto, marca de Alemania | 60.000 RPM/minuto, marca de Alemania |
Cambio automático de la herramienta | Sí | No |
Control del cuchillo de la rotura | Sí | Sí |
Separación de velocidad | 1-100mm/s | |
Cortar exactitud | ±0.05mm | |
Equipo que muele | ratation del lado derecho φ0.8~φ3.0, acero de tungsteno de la caña | |
Repita la colocación de exactitud | ±0.02mm | |
Velocidad móvil coordinada | 1000mm/s | |
Fuera de tipo de la placa | Transporte de la correa del ESD/unidad forwardrding del panel del lote | |
Recogida de residuos | Mercado vía pista | |
Programación del procedimiento | Programa de /editing de la importación del dibujo de GERBER a través del sistema visual | |
Suministro de aire | 5-8 ³ de kg/cm | |
Fuente de alimentación | AC380V, 50/60Hz, 3KW | |
Tamaño de la máquina | 1000x1300x1600 milímetro | |
Peso |
Appro. 1000kg
|
Tamaño de la máquina
Detalles
1, cambio automático 2, detección quebrada 3, modo de la herramienta que corta del cuchillo de producción automático
4, estadísticas del proceso estadístico funcionan y hacen juego el sistema del ERP
5, Optioned al monitor a prueba de explosiones del volumen del colector y de aire de polvo del vacío
El sistema perfecto de la encaminamiento de PCBA sin la plantilla para fijar al tablero, apoya tamaño del PWB de 20x20~350x350m m, y el dispositivo de la selección para arriba puede realizar
rápidamente quite e instale, confiabilidad del heigh y bajo costo.
Descarga en línea de la correa del ESD
Descarga de la solución 1: PCBA después de separar, será colocado sobre la correa del ESD, después incorpora la planta de la prueba/de fabricación.
Descarga de la solución 2: Con el lote descargando la unidad ARM710-1, la abrazadera colocará a la caja de la bandeja de ARM710.
