| Lugar de origen: | Japón |
| Nombre de la marca: | FUJI |
| Certificación: | CE |
| Número de modelo: | Nxt H08m |
| Cantidad de orden mínima: | 1 por ciento |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Envase de cartón |
| Tiempo de entrega: | 3 días laborables |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 10000 piezas por mes |
| Nombre del producto: | NXT H08M Boquilla | Función: | Uso para el componente SMD |
|---|---|---|---|
| Término de envío: | por el aire, TNT DHL FEDEX EL ccsme UPS | El país: | Japón |
| Tiempo de entrega: | 1 a 2 días | El tipo: | Partes de máquinas SMT |
| Alta luz: | Las condiciones de ensayo de la prueba de la prueba de la prueba de la prueba de la prueba de la prueba de ensayo de la prueba de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo.,FUJI NXT H08M SMT NOZZLE |
||
La boquilla SMT (Surface Mount Technology) es una herramienta importante utilizada en equipos de colocación automatizada de componentes electrónicos, utilizada para recoger y colocar pequeños componentes electrónicos.Hay muchos tipos de boquillas SMT de acuerdo con las diferentes necesidades, los más comunes incluyen:
| Boquilla redonda | La boquilla redonda es el tipo más común, adecuada para recoger y colocar componentes electrónicos redondos, como resistencias de chips, condensadores, etc. |
| Con una masa de más de 1 kg | La boquilla rectangular es adecuada para recoger y colocar componentes electrónicos rectangulares, como chips IC, diodos, etc. |
| Boquilla de la aguja | La boquilla de la aguja es adecuada para recoger y colocar componentes electrónicos alargados, como inductores, osciladores de cristal, etc. |
| Con un diámetro superior a 20 mm | La boquilla en forma de V es adecuada para recoger y colocar componentes electrónicos de forma especial, como bolas de lámparas LED, optoacopladores, etc. |
Además, hay algunos tipos especiales de boquillas, como boquillas giratorias, boquillas de codo, etc., que se pueden seleccionar y utilizar de acuerdo con los requisitos específicos de colocación.Cabe señalar que diferentes boquillas son adecuadas para componentes electrónicos de diferentes tamaños y formasLa elección del tipo de boquilla adecuado es muy importante para la eficiencia y calidad del trabajo de colocación.
La forma de la boquilla de succión incluye agujero cuadrado, agujero redondo, ranura en V, etc. Las boquillas de succión hechas a medida generalmente seleccionan puntos de succión planos basados en la forma del material.Algunos son hechos en boquillas de succión alargadas que se extienden en el surco del material para absorberlos de forma planaAlgunos se hacen en una forma de retorno basado en el borde del material, y algunos se hacen en puntos de succión de dos lados.Algunos materiales son pegajosos y difíciles de apagar., por lo que necesita hacer algunas ranuras en la pared de la boquilla de succión o hacer una cabeza de goma.
Durante el uso de las boquillas SMT, debe prestarse atención a la limpieza y el mantenimiento para que las boquillas puedan reciclarse y reducir los costes de producción.
H08M 3.7 Boquilla
Se aplicará el método de ensayo siguiente:

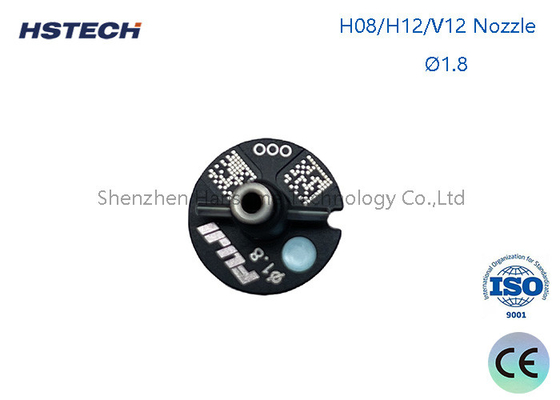

H08M 1.8 boquilla
Se aplicará el método siguiente:
H02F 10.0G Boquilla AA6NF04
H02F 7.0G Boquilla AA6NE0
Nozla de H02F 7.0G
Razones por las que la boquilla SMT no recoge los componentes
(1) La presión negativa en el vacío es insuficiente. Cuando la boquilla de succión recoge componentes, se genera una cierta presión negativa en la boquilla de succión.que adsorbe los componentes a la boquilla de succiónPara determinar si los componentes recogidos por la boquilla de succión son anormales, se utiliza generalmente el método de detección de presión negativa.Cuando la presión negativa Cuando el valor de detección del sensor está dentro de un cierto rango, la máquina considera que la succión es normal, de lo contrario considera que la succión es pobre.
(2) La boquilla de succión se desgasta. La deformación, el bloqueo y el daño de la boquilla de succión causan una presión de aire insuficiente, lo que hace que el componente no pueda ser aspirado.El grado de desgaste de la boquilla de succión debe comprobarse periódicamente y las boquillas graves deben reemplazarse..
(3) Influencia del alimentador, el alimentador se alimenta mal (el engranaje de alimentación está dañado), el orificio de la correa de material no está atascado en el engranaje de alimentación, hay objetos extraños debajo del alimentador,el parpadeo está desgastado), el cinturón de presión La cubierta, el muelle y otros mecanismos de funcionamiento pueden estar deformados, oxidados, etc., lo que puede causar que los componentes se aspiren hacia los lados, se pongan de pie o no puedan ser aspirados.Las inspecciones periódicas deben llevarse a cabo y los problemas deben resolverse oportunamente para evitar una gran cantidad de residuos de componentes..
(4) Influencia de la altura de succión: la altura de succión ideal es cuando la boquilla de la máquina de colocación entra en contacto con la superficie del componente y luego presiona 0,05 mm.Si la depresión es demasiado profundaSi la condición de succión de un determinado componente no es buena, la altura de succión se puede ajustar ligeramente hacia arriba.por ejemplo 0.05 mm. ¿Qué quieres decir?
(5) Problemas con los materiales entrantes. Existen problemas de calidad en el embalaje de los componentes de los chips producidos por algunos fabricantes.la adhesión entre la cinta de papel y la película de plástico es demasiado grande, y el tamaño del canal de material es demasiado pequeño.
