Estación de retrabajo BGA de alta precisión con precisión de montaje de ±0.01 mm y sistema de alineación óptica de color CCD para la reparación de teléfonos móviles

Nombre De La Marca:	HSTECH
Número De Modelo:	El HS-700
Cuota De Producción:	1 juego
Precio:	negotiable
Condiciones De Pago:	T/T, Unión Occidental
Capacidad De Suministro:	100 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Nombre del producto:

Estación de reelaboración de BGA de teléfono móvil

Garantía:

1 año

Control:

pantalla táctil

Sociedad Anónima:

mitsubishi

Marca del relé:

Schneider

Conmutador optoelectrónico:

OMRON

Material:

aleación de aluminio

Condición:

Nuevo

Espesor:

0.3 - 5 mm

Señal:

Smema

Solicitud:

Asamblea electrónica

Color:

Plata

Sistema de control:

Sociedad Anónima

OEM/ODM:

disponible

potencia total:

2600w

Fuente de alimentación:

CA 220 V.

Presión de aire:

4-6bar

Precisión de montaje:

±0,01 mm

Tipo:

Automático

Peso:

30kg

Detalles de empaquetado:

Envase de madera

Capacidad de la fuente:

100 juegos por mes

Resaltar:

Estación de retrabajo BGA con precisión de montaje de ±0

01 mm

Estación de retrabajo BGA con sistema de alineación óptica en color CCD

Descripción del producto

Sistema de Alineación de Color CCD con Motor Paso a Paso de Alta Precisión para Reacondicionamiento BGA de Teléfonos Móviles

Esta avanzada estación de reacondicionamiento BGA presenta tecnología de alineación óptica de alta precisión para la reparación de placas base de teléfonos móviles, utilizando un motor paso a paso y un sistema óptico de color CCD para lograr una precisión de montaje excepcional.

Descripción General del Producto

Las estaciones de reacondicionamiento BGA se clasifican en sistemas de alineación óptica y no óptica. La alineación óptica emplea un módulo de imagen de prisma dividido para una colocación precisa de los componentes, mientras que la alineación no óptica se basa en la alineación visual con las marcas de serigrafía de la placa PCB.

Especificaciones Técnicas

Modelo	HS-700
Fuente de Alimentación	CA 100V / 220V ±10% 50/60Hz
Potencia Total	2600W
Potencia del Calentador	Calentador superior 1200W (Máx.), calentador inferior 1200W (Máx.)
Componentes Eléctricos	Motor de accionamiento + controlador de temperatura inteligente + pantalla táctil a color
Control de Temperatura	Sensor K de alta precisión + control de bucle cerrado + controlador de temperatura independiente (precisión de ±1℃)
Sensor	1 pieza
Método de Posicionamiento	Soporte PCB en forma de V + fijación universal externa + centrado y posicionamiento láser
Dimensiones Generales	L450mm × W470mm × H670mm
Rango de Tamaño de PCB	Máx. 140mm × 160mm, Mín. 5mm × 5mm
Rango de Tamaño BGA	Máx. 50mm × 50mm, Mín. 1mm × 1mm
Grosor de PCB	0.3 - 5mm
Precisión de Montaje	±0.01mm
Peso de la Máquina	30KG
Peso Máximo del Chip	150g
Modos de Funcionamiento	Cinco: Semiautomático/Manual/Retirar/Montar/Soldar
Aplicación	Reparación de chips / placas base de teléfonos

Características Clave

5 modos de trabajo versátiles para una operación flexible
Monitor LCD HD de 15" para una retroalimentación visual clara
Pantalla táctil a color HD de 7" para un control intuitivo
Motor paso a paso de precisión para un posicionamiento preciso
Sistema de alineación óptica de color CCD para una precisión superior
Precisión de temperatura dentro de ±1℃
Precisión de montaje dentro de ±0.01mm
Tasa de éxito de reparación: 99%+
Investigación y desarrollo independientes del control de un solo chip

La estación de trabajo de reacondicionamiento BGA es un equipo de soldadura especializado diseñado para reparar paquetes BGA. Disponible en configuraciones automáticas y manuales, este equipo inteligente maneja varios tamaños de componentes BGA, mejorando significativamente la productividad y las tasas de éxito de la reparación, al tiempo que reduce los costos operativos.

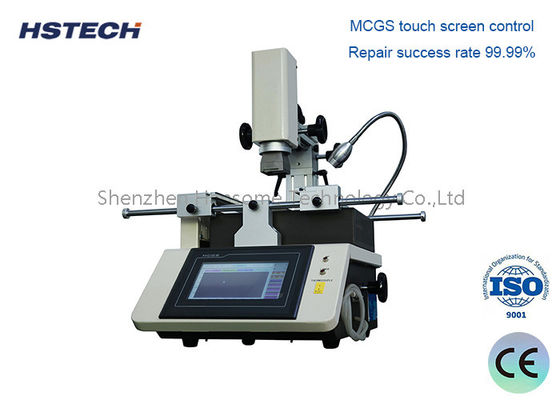

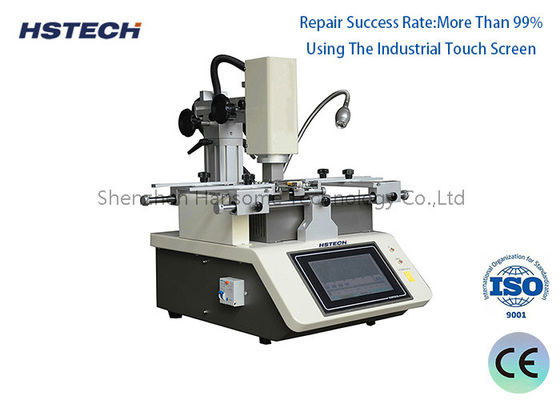

Imágenes del Producto
